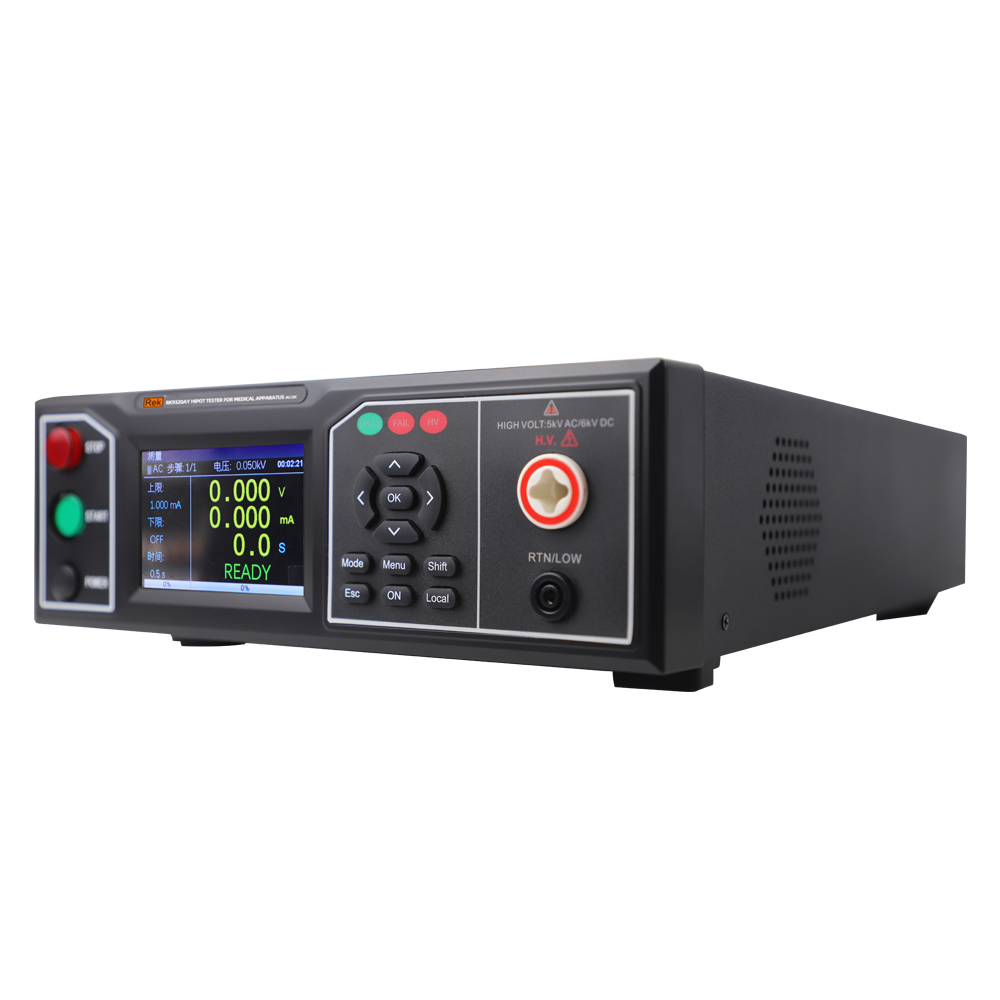

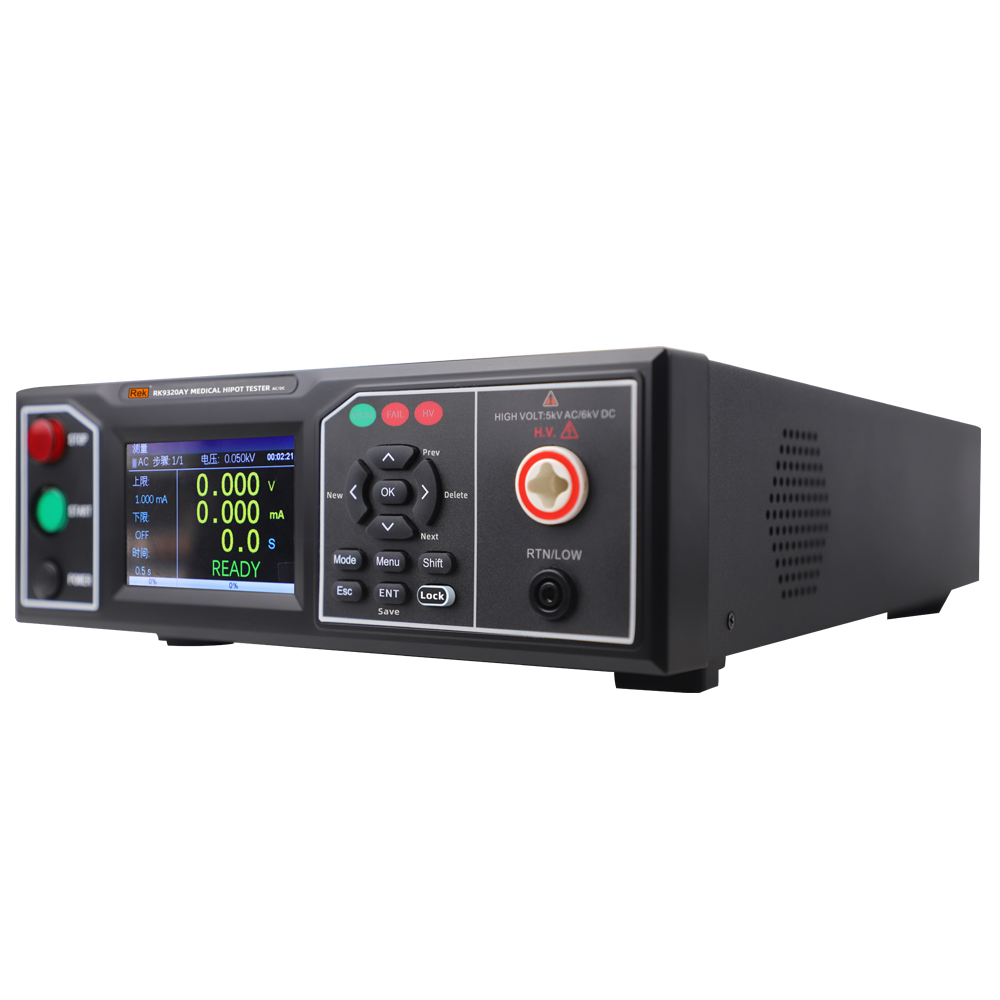

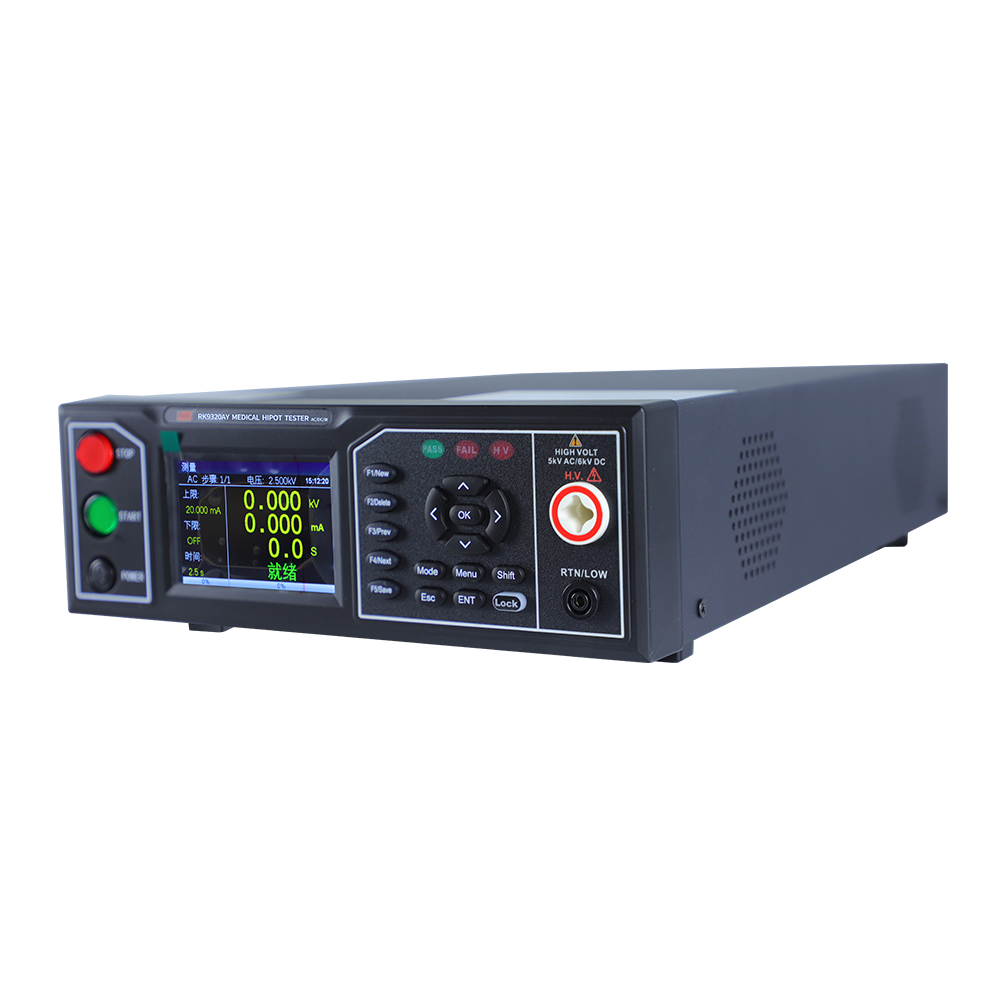

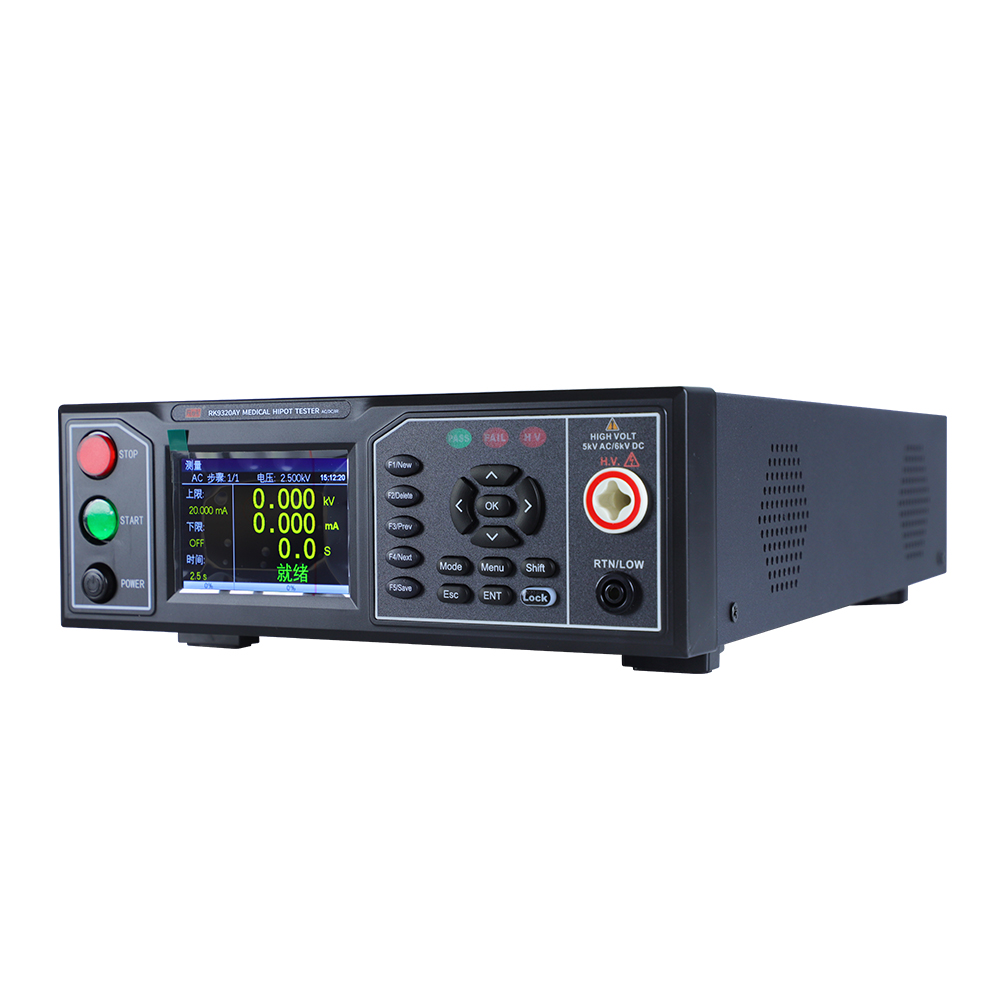

RK9320AY医用程控交直流耐压测试仪

RK9320AY
交直流耐压电压范围：AC:0.050kV ~ 5.000kV/DC:0.050kV ~ 6.000kV
电压精度:±（2%+5V）
最大输出功率：AC:100VA (5.000kV/20mA)/DC:60W ( 6.000kV/10mA)
最大额定电流：AC:20mA/DC:10mA

邮件咨询产品手册

产品介绍

技术参数

操作视频

产品附件

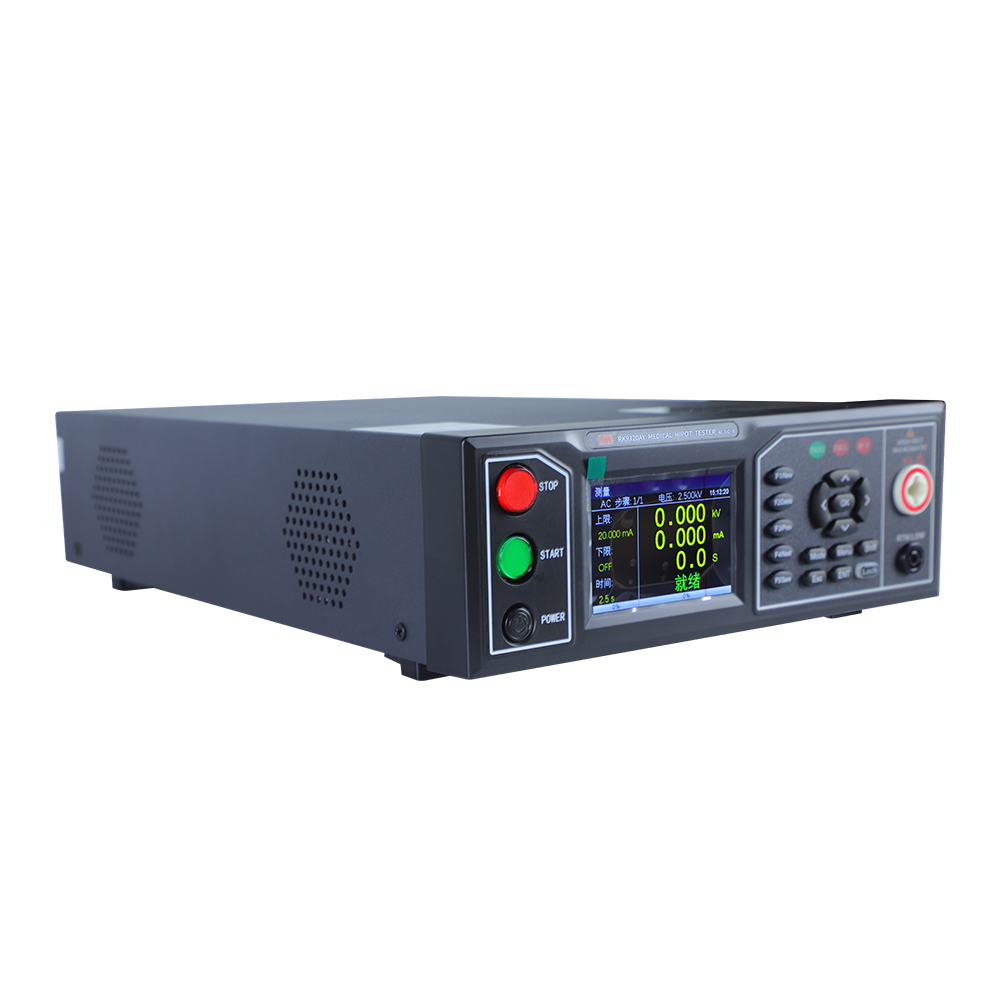

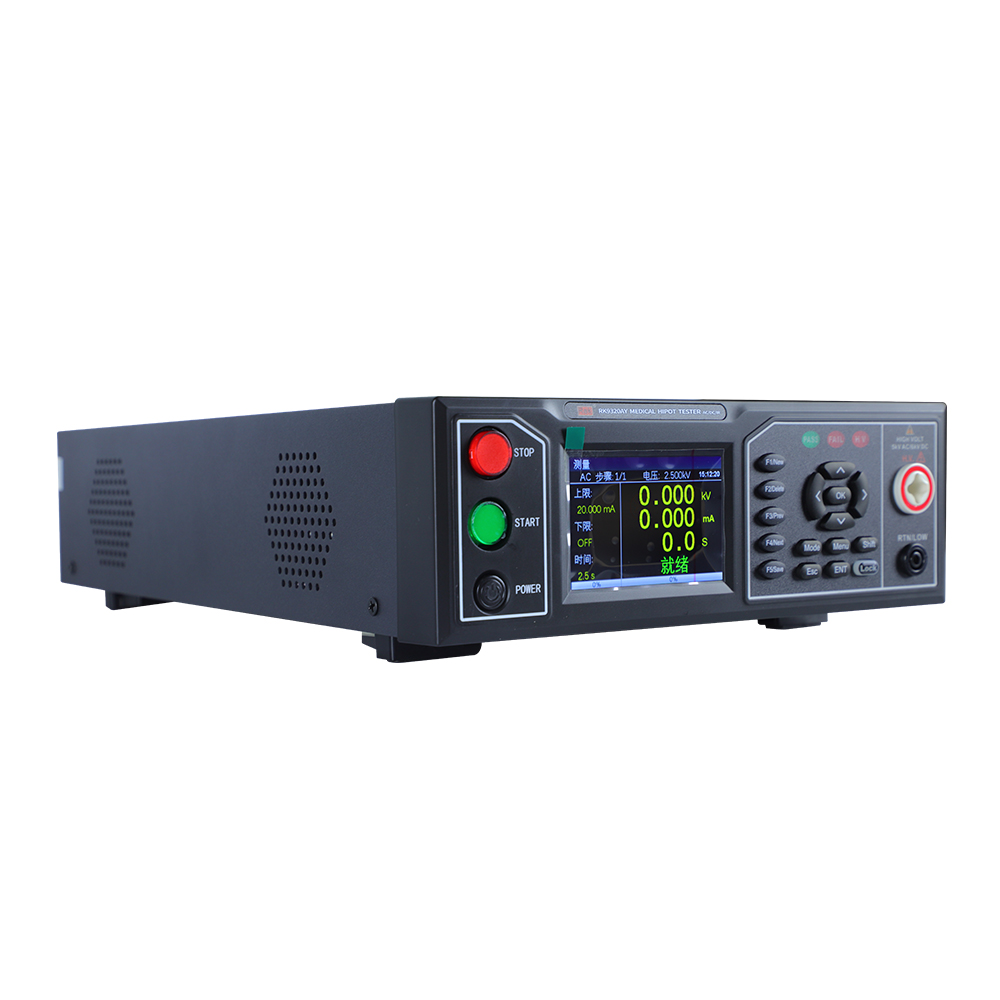

产品图片

上位机软件

产品介绍

该系列程控耐压测试仪是一款采用高速MCU和大规模数字电路设计的高性能安全测试仪。输出电压升高和降低。输出电压的频率安全由单片机控制，可实时显示击穿电流和电压值，并具有软件校准功能。配备PLC接口、RS232C、RS485、USB设备、USB主机接口，可方便地与计算机或PLC结合，组成综合测试系统。可快速准确地对家用电器、仪器仪表、照明电器、电热电器、电脑、信息机等进行全面的安全测量。

本仪器符合GB9706.1-2020(EC60601-1:2012)医用标准，家用和类似用途电器的安全第一部分：通用要求信息技术设备UL60065、GB8898\IEC60065音频、视频及相似电子机械安全的要求测量、控制和实验用电气设备的安全要求第1部分通用要求。

应用领域

1、医疗器械：各类新型医疗仪器和医用配套仪器、心脏监护、医学影像、生化分析仪器、血压计及温度计等各类居家医疗器材

2、诊断治疗设备：X线诊断检查设备、超声诊断、核医学、内窥镜系统、五官科治疗仪器、动态分析治疗仪器低温冷冻设备、透析治疗设备、急救器材

3、病房护理设备及器具：各类病床、柜、手术椅、床等

4、辅助设备：医用护理数据及图像处理设备、康复器械残疾人专用器材等

5、口腔医疗器械设备：牙科诊断医疗设备、牙科手术器械、牙科技工设备、医用磁共振设备

性能特点
1、交/直流耐压功能采用DDS数字信号合成技术，产生准确、稳定、纯净、低失真的波形。
2、可调高压上升和下降时间，满足不同测试对象的要求，具有电弧检测功能，测试结果可同时保存。
3、具有双频综合测试，频率范围50Hz、60Hz人性化操作界面，支持数字键输入、拨盘输入，操作更简单。
4、完整的操作帮助提示，可有效提高用户效率，支持字符文件名输入，文件名最大长度为12个字符。
5、测试步骤与系统状态信息同步显示，便于了解测试步骤详情及测试过程中的系统状态。
6、中英文双语操作界面，适应不同用户需求，支持大容量存储。适应不同的测试应用要求。

参数	机型	医用程控交直流耐压测试仪
参数	机型	RK9320AY
交流耐压测试	电压范围	0.050kV ~ 5.000kV
	电压精度	±（2%+5V）
	分辨率	1V
	最大输出功率	100VA (5.000kV/20mA)
	最大额定电流	20mA
	下限电流范围	0 ~ 20mA,0=不判断下限
	输出波形	正弦波
	输出波形失真度	≤ 5% (空载或纯阻性负载)
	输出信号类型	DDS线性功放
	电压上升时间	0.1s ~ 999.9s ，OFF=电压上升时间关
	测试时间	0.3s ~ 999.9s ，OFF=连续测试
	电压下降时间	0.1s ~ 999.9s ，OFF=电压下降时间关
直流耐压测试	电压范围	0.050kV ~ 6.000kV
	电压精度	±（2%+5V）
	分辨率	1V
	最大输出功率	60W ( 6.000kV/10mA)
	最大额定电流	10mA
	下限电流范围	0 ~ 10mA
	纹波系数	≤ 5% (6kV/10mA)
	放电时间	≤ 200ms
	电压上升时间	0.1s ~ 999.9s ，OFF=电压上升时间关
	测试时间	0.3s ~ 999.9s ，OFF=连续测试
	电压下降时间	0.1s ~ 999.9s ，OFF=电压下降时间关
机型		卧式
电弧侦测		1mA-20mA
输入特性		100V~240V 50Hz/60Hz
测试报警		蜂鸣器、液晶显示、FAIL指示灯
屏幕尺寸		3.5寸 TFT 液晶显示屏
通讯接口		HANDLER、RS232、U盘接口、LAN
存储器		16M flash 每个文件可存储50个测试步骤

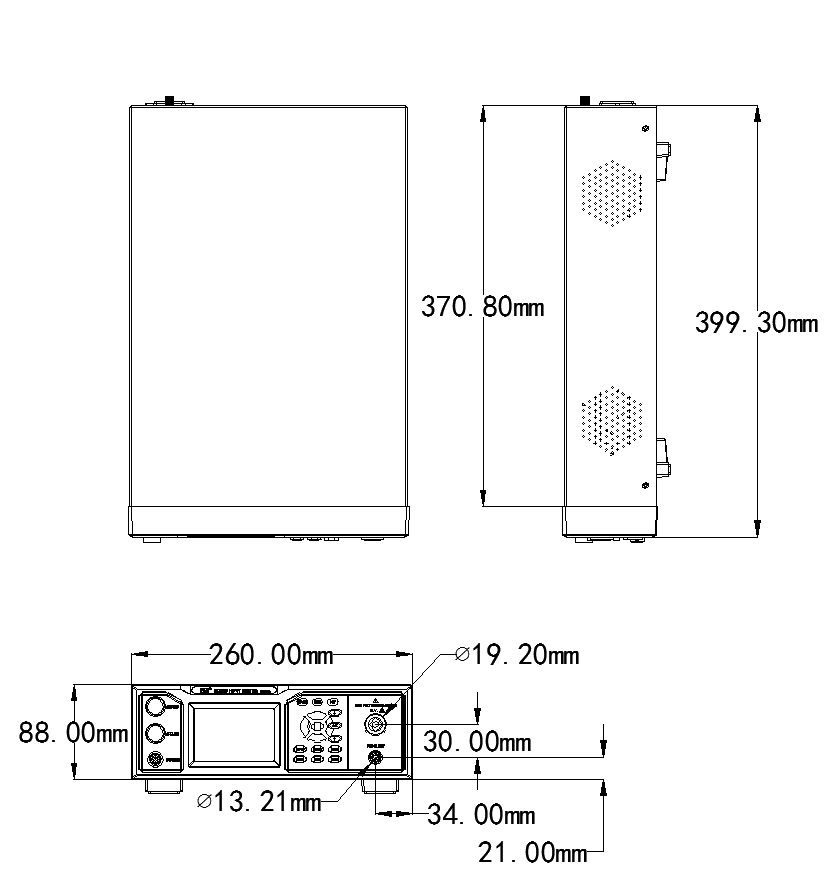

外形体积 (W × D × H)		40026088mm
重量(KG)		6.5KG
随机标配附件		电源线RK00001 、RS232通讯电缆RK00002 、说明书（电子版）、RK8N+高压棒、测试线RK00048、测试线RK26003A、MODBUS测试上位机（官网下载）、BNC线
选配件		RK00031USB转RS485母串口线工业级、RS232转USB线RK00003
接触检查		可选打开或者关闭

型号	图片	类型	概述

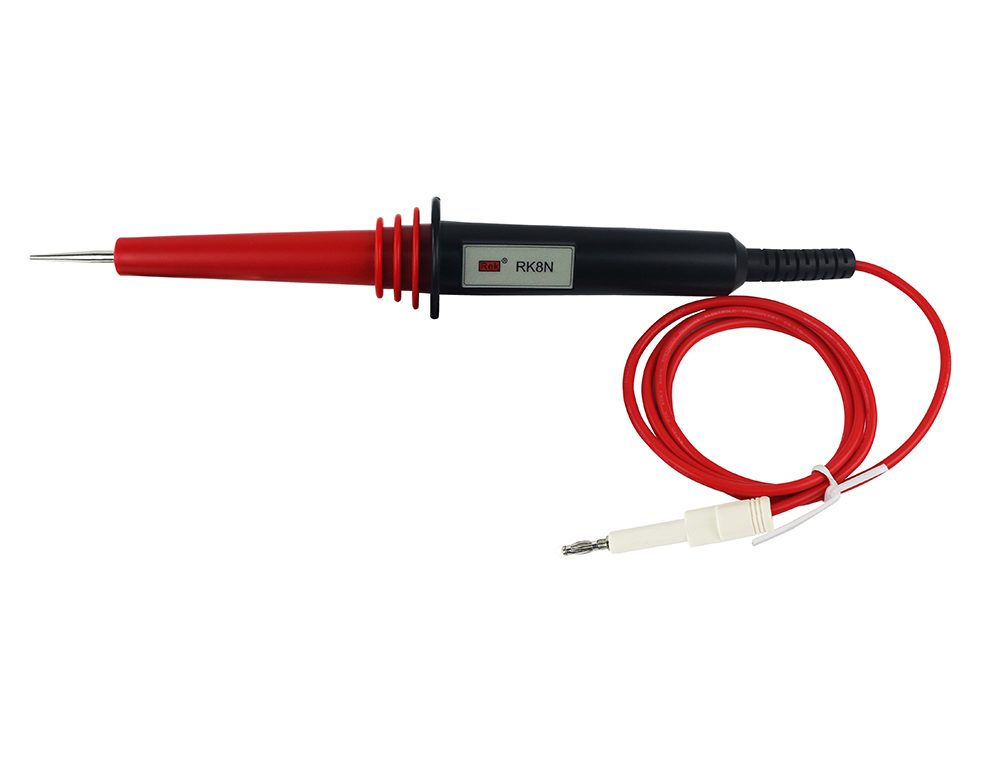

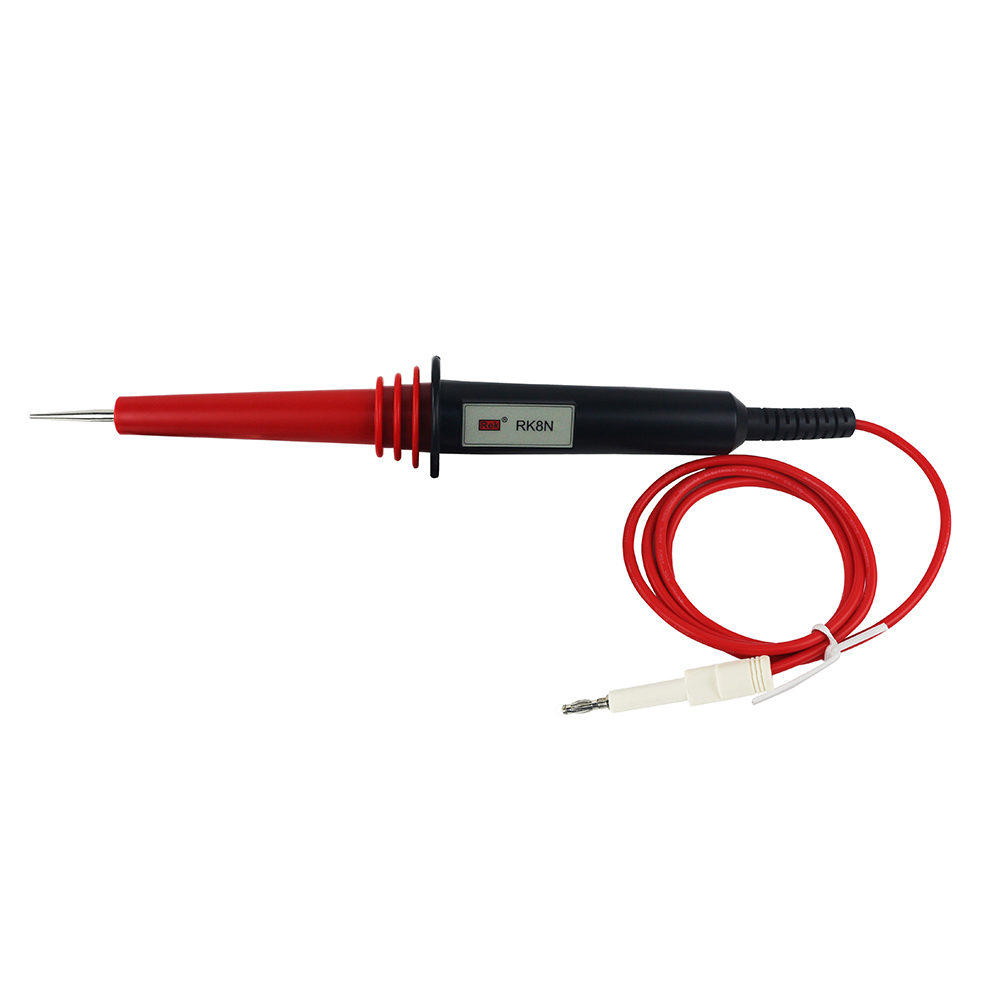

RK8N+		标配	仪器选配十字无控高压棒，可单独购买。

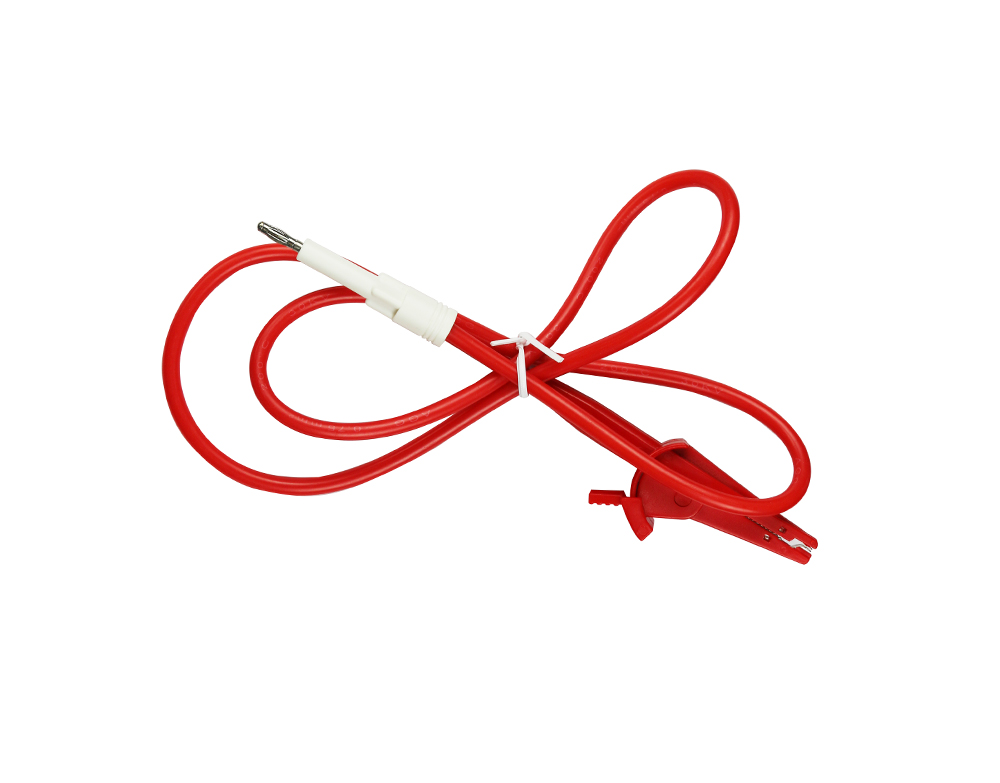

RK26003A		标配	仪器标配耐电压测试夹，可单独购买。
RK00048		标配	仪器标配耐压接地夹，可单独购买。
RK00002		标配	仪器标配RS232串口连接线，可单独购买。

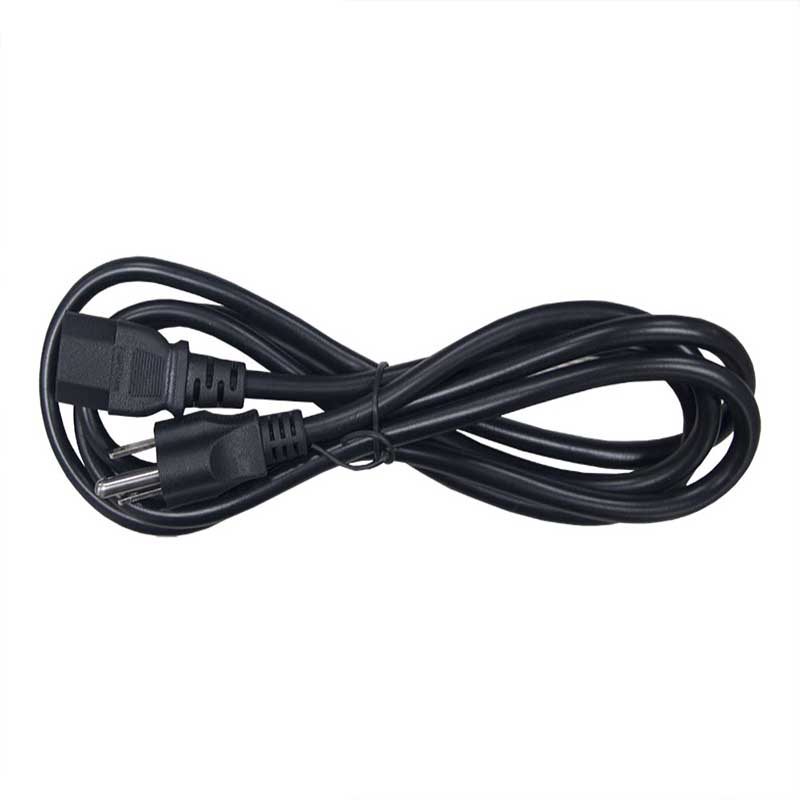

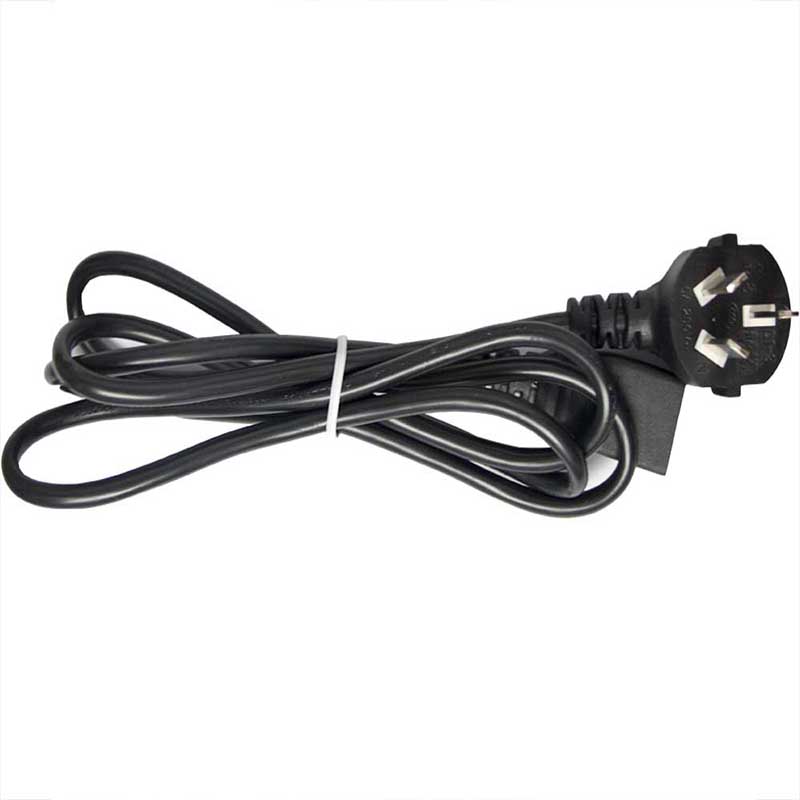

RK00001		标配	仪器标配国标电源线，可单独购买。
合格证保修卡		标配	仪器标配合格证及保修卡。

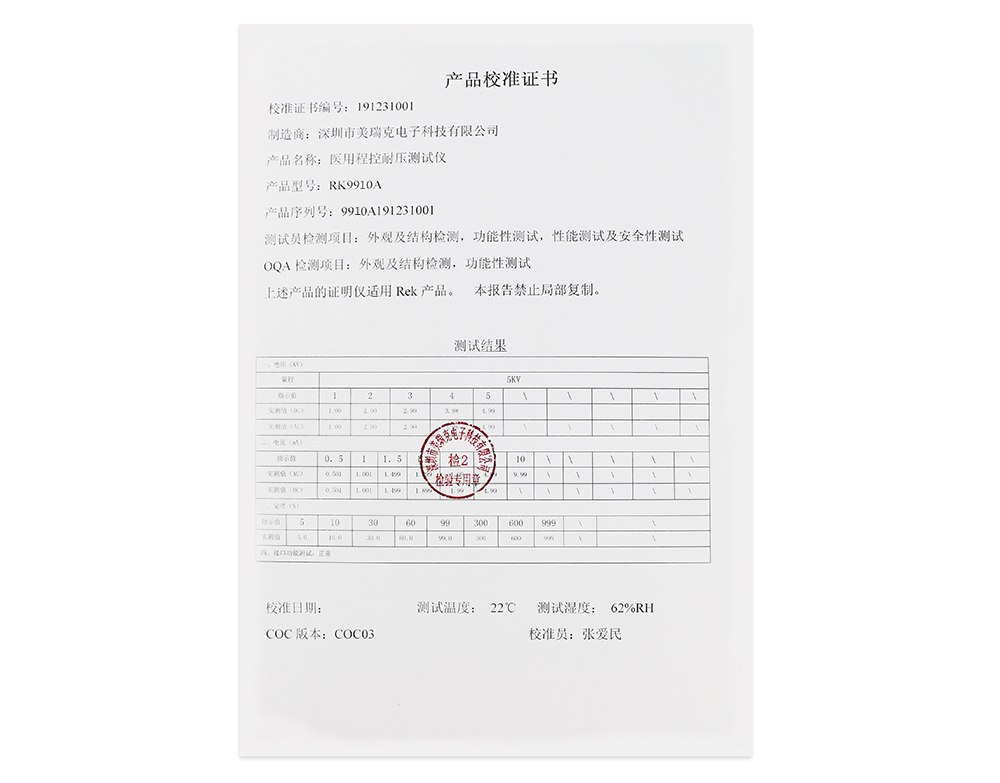

出厂校准证书		标配	仪器标配产品校准证书。
上位机软件	上位机软件	标配	官网下载上位机软件
说明书	官网产品页下载	标配	仪器标配产品说明书。

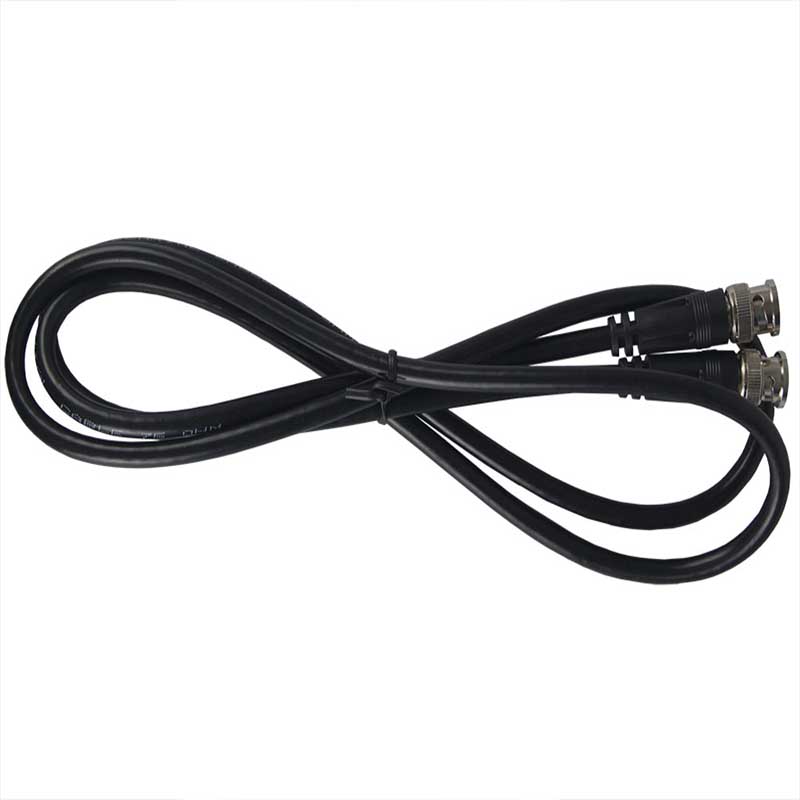

BNC线		标配	仪器标配BNC线，可单独购买。
RK00031		选配	仪器选配USB转485，可单独购买。

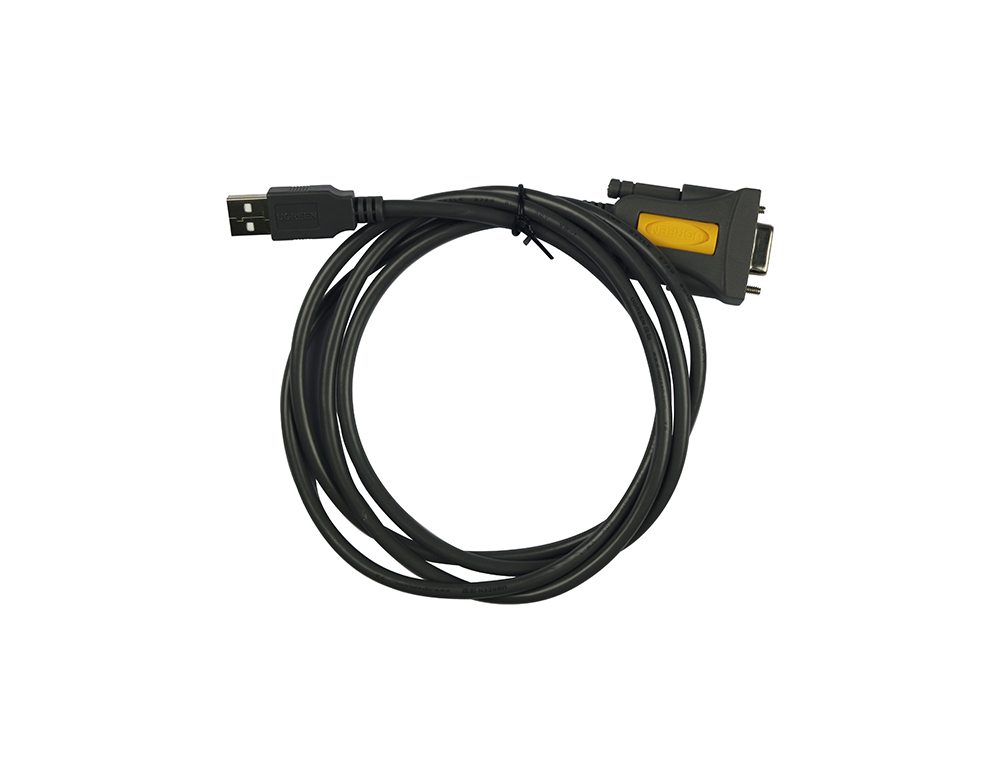

RS232转USB连接线		选配	仪器选配RS232转USB连接线(上位机)。
