RK2839A/RKRK2839B/RK2839C系列数字电桥
RK2839A
测量参数：|Z|, R, X,DCR,|Y|, G, B，C，L，Q，θ (DEG)，θ (RAD)，Δ%
测试频率：20Hz-300kHz
测试电平：5 mV－2V（标准型）；5mV-10V(增强型)
自动电平范围：5 mV－1V 精度：5% 分辨率：1mV
RK2839B
测量参数：|Z|, R, X,DCR,|Y|, G, B，C，L，Q，θ (DEG)，θ (RAD)，Δ%
测试频率：20Hz-500kHz
测试电平：5 mV－2V（标准型）；5mV-10V(增强型)
自动电平范围：5 mV－1V 精度：5% 分辨率：1mV
RK2839C
测量参数：|Z|, R, X,DCR,|Y|, G, B，C，L，Q，θ (DEG)，θ (RAD)，Δ%
测试频率：20Hz-1MHz
测试电平：5 mV－2V（标准型）；5mV-10V(增强型)
自动电平范围：5 mV－1V 精度：5% 分辨率：1mV
测量参数：|Z|, R, X,DCR,|Y|, G, B，C，L，Q，θ (DEG)，θ (RAD)，Δ%
测试频率：20Hz-300kHz
测试电平：5 mV－2V（标准型）；5mV-10V(增强型)
自动电平范围：5 mV－1V 精度：5% 分辨率：1mV
RK2839B
测量参数：|Z|, R, X,DCR,|Y|, G, B，C，L，Q，θ (DEG)，θ (RAD)，Δ%
测试频率：20Hz-500kHz
测试电平：5 mV－2V（标准型）；5mV-10V(增强型)
自动电平范围：5 mV－1V 精度：5% 分辨率：1mV
RK2839C
测量参数：|Z|, R, X,DCR,|Y|, G, B，C，L，Q，θ (DEG)，θ (RAD)，Δ%
测试频率：20Hz-1MHz
测试电平：5 mV－2V（标准型）；5mV-10V(增强型)
自动电平范围：5 mV－1V 精度：5% 分辨率：1mV
产品介绍
技术参数
操作视频
产品附件
产品图片
产品介绍

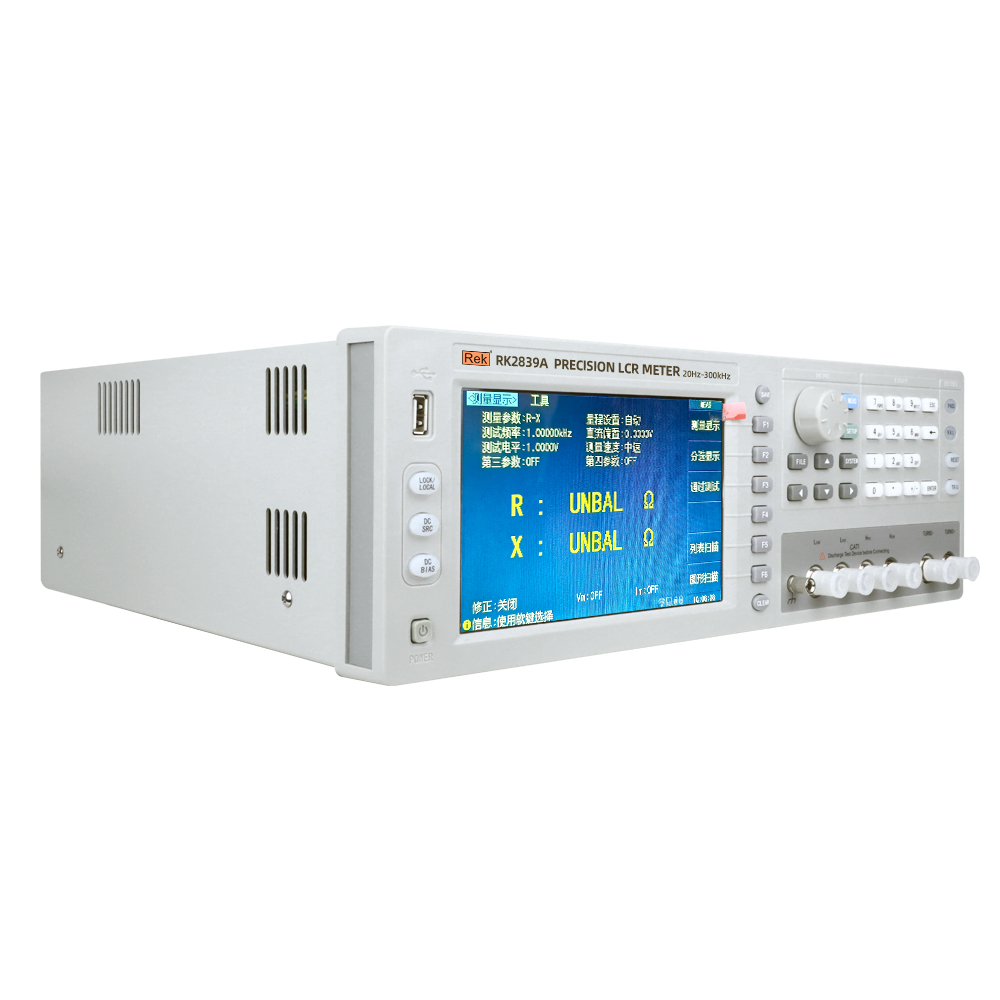

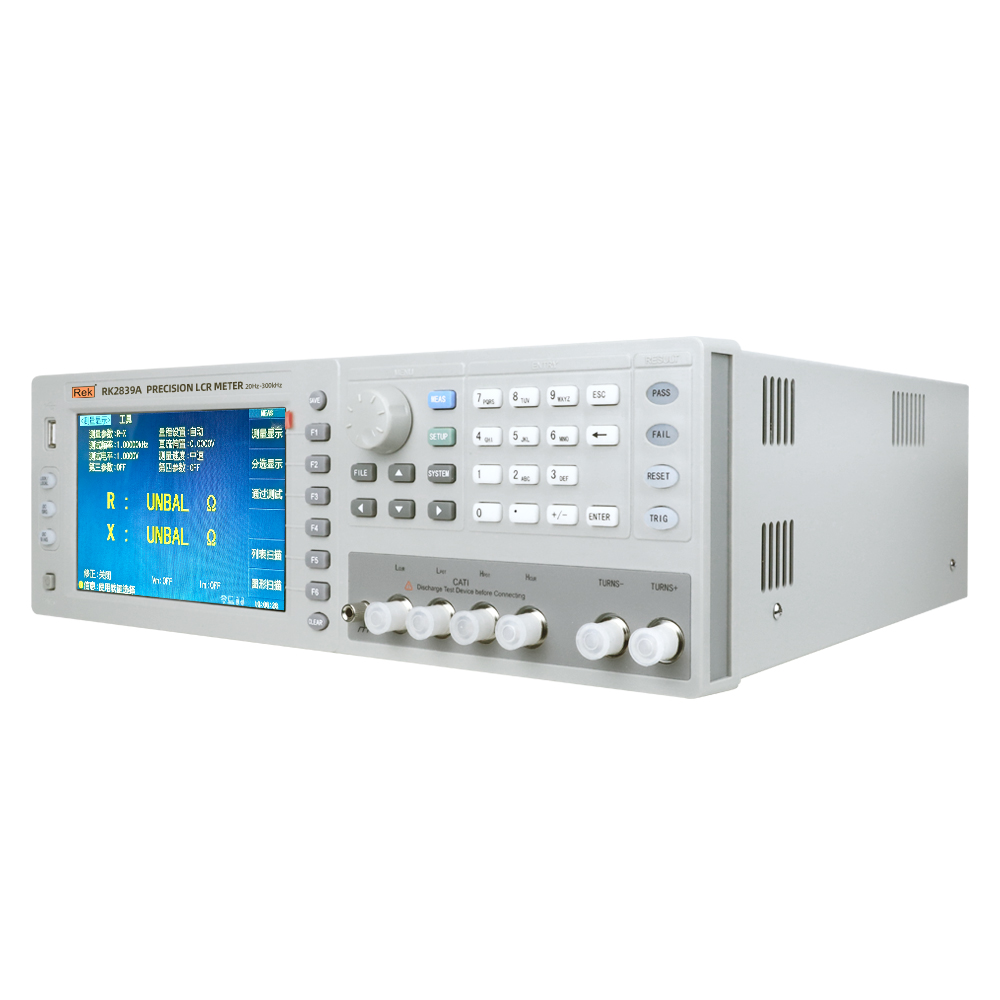

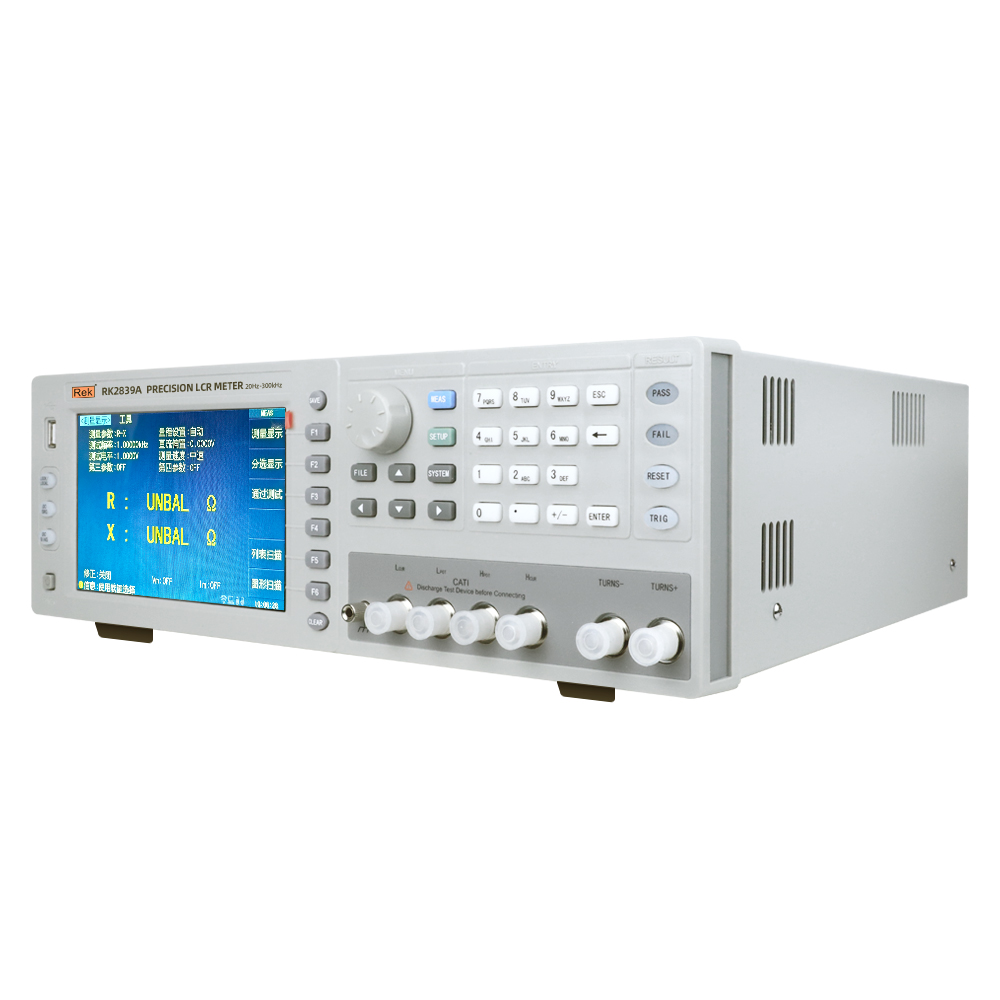

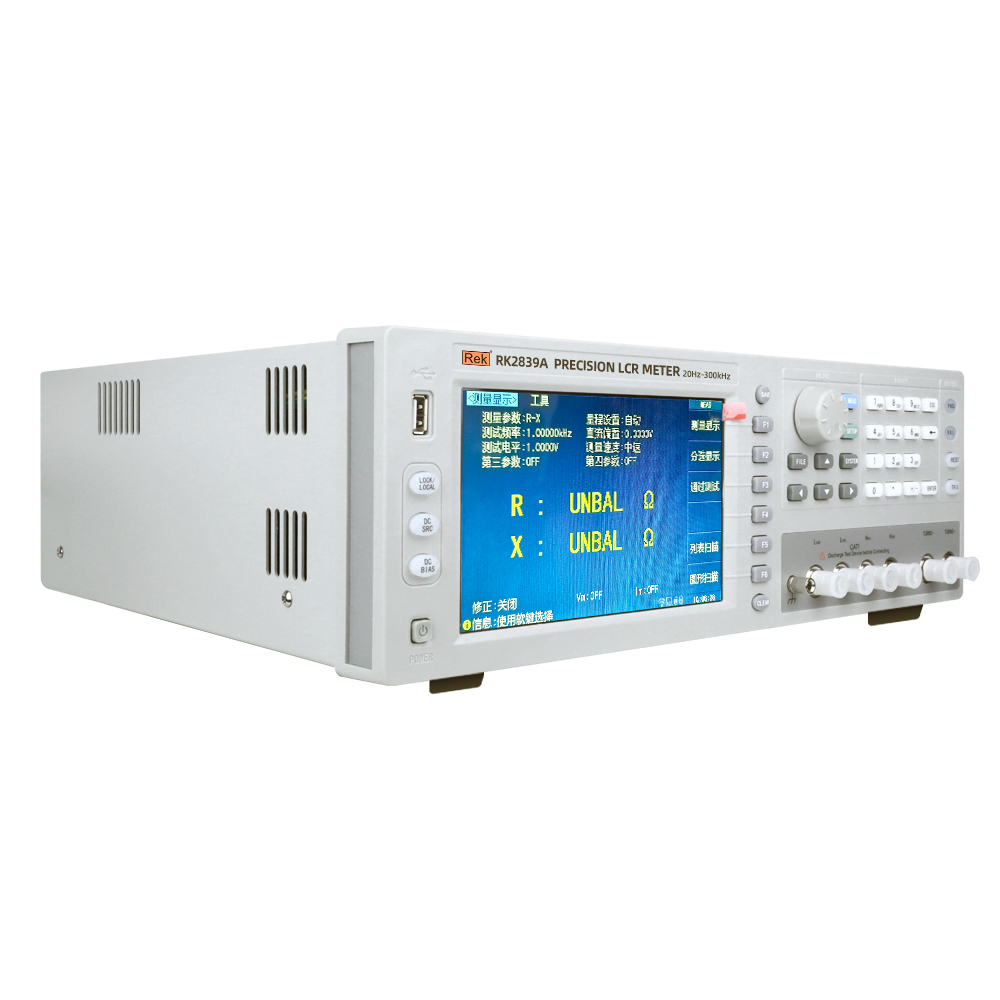

RK2839系列是全新一代通用高性能LCR表。外形美观，操作简便。该产品提供稳定的6位测试分辨率，20Hz-1MHz的频率范围，
5mV-10V信号电平，高达40次/秒，可满足元件与材料的所有测量要求，为产线质量保证、进货检验及实验室的高精度测量提供了保障。
应用领域
本仪器可广泛应用于工厂，院校，研究所，计量质检部门等对各类元器件的参数进行较为精确的测量。
性能特点
1、全中文显示，操作简便，显示内容完整丰富
2、20Hz-1MHz,分辨率：1mV
3、基本精度:0.05%，六位读数分辨率
4、高速高效测量：最快40次/秒(含显示)
5、支持U盘升级，可快速保存测试数据至U盘
6、参数即时保存，关机不丢失
7、易用测试界面
8、自动LCR功能
2、20Hz-1MHz,分辨率：1mV
3、基本精度:0.05%，六位读数分辨率
4、高速高效测量：最快40次/秒(含显示)
5、支持U盘升级，可快速保存测试数据至U盘
6、参数即时保存，关机不丢失
7、易用测试界面
8、自动LCR功能
| 型号 | RK2839A | RK2839B | RK2839C | |
| 测量功能 | 变压器测试 参数 | 匝比, 圈数, 相位, 电感, 电容, 漏感, 品质因数, 交流电阻, 直流电阻 | ||
| LCR测试参数 | |Z|, |Y|, C, L, X, B, R, G, D, Q, θ ,DCR | |||
| 基本准确度 | 0.05% | |||
| 测量时间（≥10kHz） | 快速:9ms/秒,中速: 67ms/秒,慢速: 187ms/秒 | |||
| 等效电路 | 串联, 并联 | |||
| 量程方式 | 自动, 保持, 手动选择 | |||
| 触发方式 | 内部, 手动, 外部，总线 | |||
| 平均次数 | 1—255 | |||
| 延时时间 | 0—60s, 以1ms步进 | |||
| 校准功能 | 开路 / 短路点频、全频清零，负载校准 | |||
| 列表扫描 | 40点频率、电平、偏置电压/电流 | |||
| 图形扫描 | 频率、电平、偏置电压/电流 | |||
| 测试信号 | 测试频率 | 20Hz-300kHz | 20Hz-500kHz | 20Hz-1MHz |
| 连续频率，分辨率：1mHz | ||||
| 测试信号电平 | 5 mV－2V（标准型）；5mV-10V(增强型) 自动电平范围：5 mV－1V 精度：5% 分辨率：1mV | |||
| 输出阻抗 | 10Ω/CC , 25Ω ,50Ω , 100Ω可选 | |||
| 直流偏置(内置) | -5V- +5V连续，准确度：1% | |||
| 测量显示范围 | |Z|, R, X | 0.00001 Ω — 99.9999 MΩ | ||
| DCR | 0.00001 Ω — 99.9999 MΩ | |||
| |Y|, G, B | 0.00001µS — 99.9999 S | |||
| C | 0.00001 pF — 9.9999 F | |||
| L | 0.00001 µH — 99.9999 kH | |||
| D | 0.00001 — 9.99999 | |||
| Q | 0.00001 — 99999.9 | |||
| θ (DEG) | -179.999 º— 179.999 º | |||
| θ (RAD) | -3.14159 — 3.14159 | |||
| Δ% | -999.999% — 999.999% | |||
| 比较器 | 十档分选，档计数 | |||
| 存储器 | 内部100组，U盘500组文件 | |||

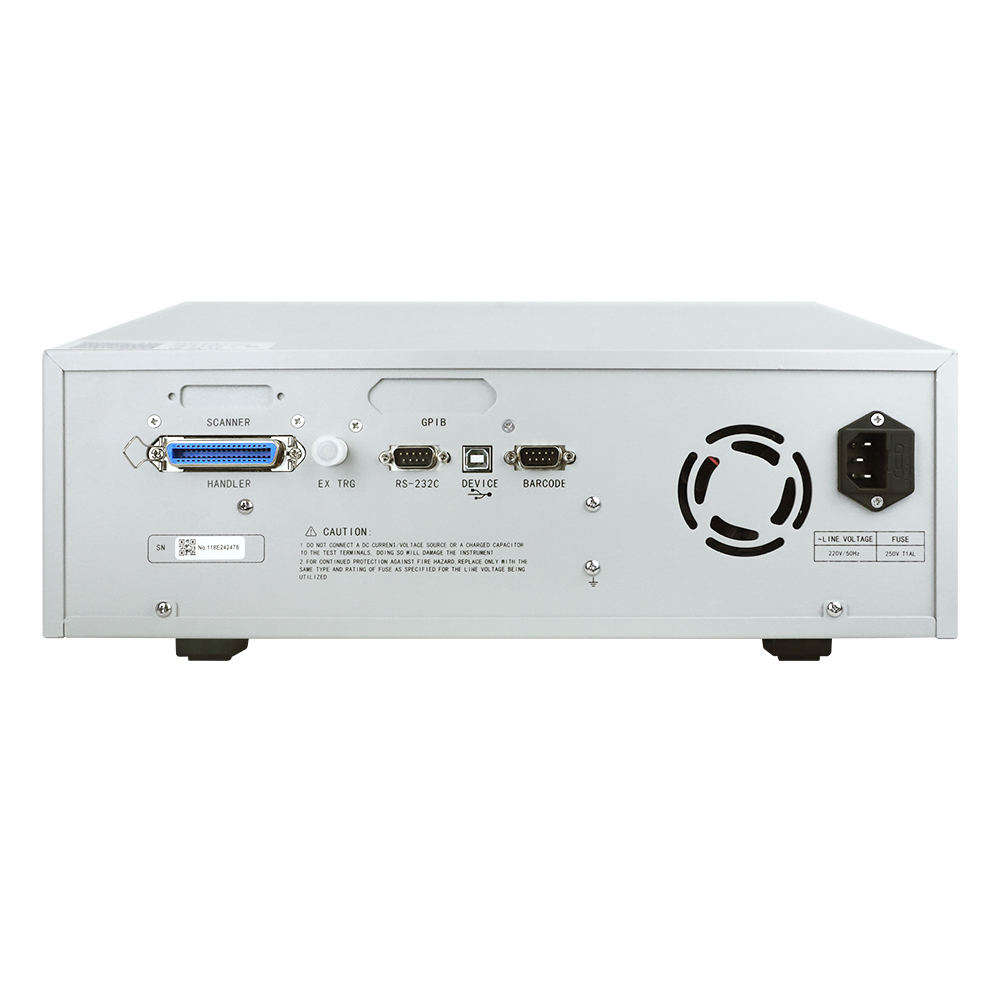

| 接口 | RS232C，USBTMC, USBCDC, Handler，GPIB(选件) | |||
| 温度 & 湿度 | 0°C - 40°C, ≤90%RH | |||
| 电源要求 | 电压 | 198V－242V | ||
| 频率 | 47.5Hz - 63Hz | |||
| 功耗 | ≤80 VA | |||
| 尺寸(W×H×D) | 400mm×130mm×350mm | |||
| 重量 | 7.7kg | |||
| 随机标配 | 电源线、测试盒、测试夹、产品校准报告、合格证 | |||
|
型号 |
图片 |
类型 |
概述 |
|
RK26011 |
|
标配 |
仪器标配电桥测试夹，可单独购买。 |
|
RK00036 |
|
标配 |
仪器标配国标电源线，可单独购买。 |
|
26005 |
 |
标配 |
仪器标配测试盒，可单独购买。 |
|
合格证保修卡 |
|
标配 |
仪器标配合格证及保修卡。 |
|
出厂校准证书 |
|
标配 |
仪器标配产品校准证书。 |
|
说明书 |
官网产品页下载 |
标配 |
仪器标配产品使用说明书。 |
