产品介绍
RK2683AN/BN系列绝缘电阻测试仪是能够快速测量电子元器件、介质材料、设备和电线电缆等绝缘性能的测试仪器，它具备绝缘电阻漏电流双测试显示功能。RK2683AN/BN易于流水线联机操作，配有通信接口可实现计算机仪器全部功能的异地操作。仪器具有超强的抗扰能力，测试结果稳定可靠。
应用领域
家用电器：电视机、电冰箱、空调、洗衣机、除湿机、电热毯、充电器等绝缘材料：热缩套管、电容器薄膜、高压套管、绝缘纸、绝缘鞋、绝缘橡胶手套、PCB线路板等
仪器仪表：示波器、信号发生器、直流电源、开关电源等各类整机
照明电器：镇流器、道路灯、舞台灯、手提灯等各种灯具
电动电热器具：电钻、手枪钻、气割机、打磨机、研磨机、电焊机等
电线电缆：高压线、关缆、电缆、硅橡胶电缆等
电机：旋转电机
办公设备：电脑、验钞机、打印机、复印件等
性能特点
1、采用彩色液晶显示屏幕 直观方便
2、采用当前主流的32bitsCPU和高密度SMD贴装工艺
3、集绝缘电阻仪，皮安计、数字电位计、数字高压源表四合一的专业仪器
4、仪器可输出0.1V-500V之间任意电压
5、绝缘电阻测量范围可达：10KΩ-5TΩ,最大显示位数9999数 测试速度可达30次秒
6、分选功能，分选讯响设置
型号 | RK2683AN | RK2683BN |
测试电阻 | 10KΩ～10TΩ | 10KΩ～5TΩ |
测试准确度 | I＞10nA ±2% I＜10nA ±5% I＜1nA ±10% | |
输出电压 | 0.5-1000V | 0.5-500V |
电压准确度 | ±1%+0.5V | |
显示方式 | 4.3寸 LCD彩色液晶屏 | |
量程方式 | 手动/自动 | |
测量速度 | 快速：30次/秒 慢速：8次/秒 | |
分选 | 三挡合格，两档不合格，可选择单点分选和区间分选 | |
触发 | 内部触发、手动触发、外部触发、脚踏开关触发 | |
波形扫描 | R-V、R-I图形扫描测试功能 | |
存储器 | 仪器内部、外部U盘 | |
标准接口 | RS-232C接口 Handler(PLC)接口 USB HOST, USB DEVICE | |
工作环境 | 10℃～40℃，≤80%RH | |
电源要求 | AC220V±10%，50Hz/60Hz±5% | |
重量 | 3.95kg | |

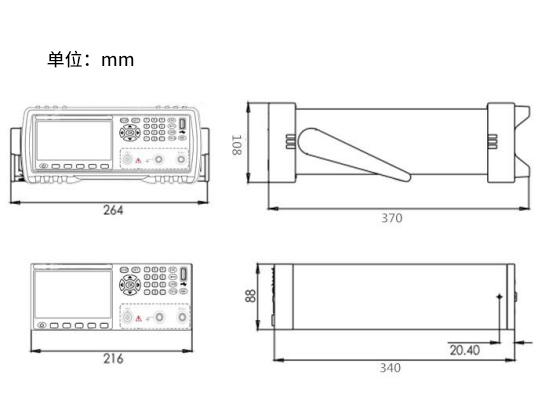

外型尺寸(DxWxH) | 370*265*108mm | |
配件 | 电源线,测试线,RS232，USB通讯线;HANDLER接线盒，上位机软件 | |
选配 | RK501、脚踏开关 | |
型号 | 图片 | 类型 | 概述 |
RK00045+RK00046+RK00047 |
| 标配 | 仪器标配红黑测试线，可单独购买。 |
RK00036 |
| 标配 | 仪器标配国标电源线，可单独购买。 |
RK00006 |
| 标配 | 仪器标配USB数据线1.5米，可单独购买。 |
RK00002 |
| 标配 | 仪器标配串口线232，可单独购买。 |
合格证保修卡 |
| 标配 | 仪器标配合格证及保修卡。 |
出厂校准证书 |
| 标配 | 仪器标配产品校准证书。 |
说明书 | 官网产品页下载 | 标配 | 仪器标配产品使用说明书。 |
RK00038 |
| 标配 | 仪器标配产品 |
RK501 |
| 选配 | 详情查看附件点检仪。 |
脚踏开关 |
| 选配 | 仪器标配产品 |
RK2683AN/RK2683BN绝缘电阻测试仪上位机软件：https://drive.weixin.qq.com/s?k=AE4AMQdrACQCPggVsq
