RK9950系列程控泄漏电流测试仪为5寸TFT液晶屏显示，测试仪采用32位高速MCU和大规模数字电路设计，内置GB9706.1-2007(IEC60601-1:1998)人体阻抗模拟网络，板卡式MD网络接口包含MD-A(符合GB/T12113-2003、GB4793.1-2007)、MD-B(符合GB/T12113-2003、GB4793.1-2007、GB4706.1-2005、GB4943.1-2011、GB8898-2011、GB7000.1-2015)、MD-C(符合GB/T12113-2003、GB7000.1-2015)、MD-D(符合GB4793.1-2007)、MD-E(符合GB4943.1-2011、GB4793.1-2007)、MD-F(符合GB7000.1-2015)。负载电压、电流超限保护；MD网络多重快速保护，安全可靠。动态、静态两种电源测试状态；泄漏电流测试对L（相线）、N（零线）自动切换。其设置和操作都非常简便，并提供PLC远控接口、RS232C、RS485、USB等接口，可方便用户快速组合成综合测试系统。测试仪具备不合格判别功能、声光报警功能和测试时间自动控制功能，可满足生产线或品质检验使用需要
应用领域
测试仪可用于家用电器、电子仪器、电子设备、电动工具、电热器具等产品有泄漏电流测试
性能特点
1、采用5寸TFT宽屏（480x272）显示设置参数及测试参数，显示内容醒目、丰富
2、前面板有USB接口，可复制拷贝文件
3、后面板有USB接口，可通过USB升级软件
4、泄漏电流测试人体网络GB9706.1-2007(IEC60601-1:1998)
5、测试可切换人体网络
6、标配PLC接口、RS232接口、RS485接口，标配上位机软件
7、具有中英文显示界面，可满足不同用户的需求
8、内置16M Flash
型号 | RK9950 | RK9950A（500VA） | RK9950B（1000VA） | RK9950C | |
基本功能 | 屏幕尺寸 | 5寸TFT液晶屏 | |||
数字键 | 参数设置数字输入 | ||||
编码开关 | 参数选择及确认功能 | ||||
上下左右功能键 | 参数设定上下选择功能 | ||||
LOCK键盘 | 防止意外修改测试条件或禁止测试条件被修改 | ||||
锁定功能 | |||||
报警功能 | 声讯报警 | ||||
通讯接口 | RS232C、RS485、USB | ||||
USB接口 | 拷贝、复制、存储功能 | ||||
控制接口 | HANDLER(PLC) | ||||
测试 方式 | 动态、静态 | ||||
负载 电压（AC） | 范围 | 0-300V | 30-300V | 30-300V | 0-500V |
精度 | ±（2%的×显示值+0.5V) | ±（1.5%读值+1V） | ±（1.5%读值+1V） | ±（2%读值+1V） | |
频率 | 50/60HZ | 45~65HZ | 45~65HZ | 50/60HZ | |
负载 电流（AC） | 最大 | 25A | 2.5A | 4.5A | 25A |
过电流保护 | 声光报警、切断负载输出 | ||||
泄漏电流设置 | 上限设定 | ||||
范围 | 0.001-20.00mA | ||||
分辨率 | 200uA档：0.1uA、2m:1uA、20mA档：10uA | ||||
下限设定 | |||||
范围 | 0.000-20.00mA | ||||
分辨率 | 200uA档：0.1uA、2m:1uA、20mA档：10uA | ||||
说明 | 下限设定为0不作判断 | ||||
泄漏电流测试 | 范围及准确度 | 0.001-0.050mA ±（1.5%读值+5个字） （B网络） | |||
0.050-20.00mA ±（1.5%读值+5个字） （B网络） | |||||
0.050-20.00mA ±（1.5%读值+5个字） （B网络） | |||||
MD模拟人体网络 | 8种标准网络 | MD-A(GB/T12113-2003、GB4793.1-2007)、MD-B B1(GB/T12113-2003、GB4793.1-2007、GB4706.1-2005、GB4943.1-2011、GB8898-2011、GB7000.1-2015)、MD-C(GB/T12113-2003、GB7000.1-2015)、MD-D（GB4793.1-2007）、MD-E（GB4943.1-2011、GB4793.1-2007）、MD-F(IEC60598-1:2014、GB4793.1-2007)、MD-G(GB4943.1-2011、IEC60950-1:2005、GB4793.1-2007、IEC61010-1:2001) | |||
测试 时间 | 范围 | 单次定时测试：0.1-999S ±1%；关闭时间为连续测试(N相测试) | |||
说明 | 设定0S测试时只对N线测试，不作L转换 | ||||
输出 功率 | 无内置变压器 | 500VA | 1000VA | 三相无内置变压器 | |
外配 电源 | 可外接 | 内置 | 内置 | 可外接 | |
工作温度、湿度 | 0°C~40°C,(5~80)%RH，粉尘少 | ||||
电源 | 100V-121V，198V-242V，47.5-63Hz | ||||
保险丝规格 | 2A 250V | 8A 250V (慢熔) | 10A 250V（慢熔） | 3A 250V | |

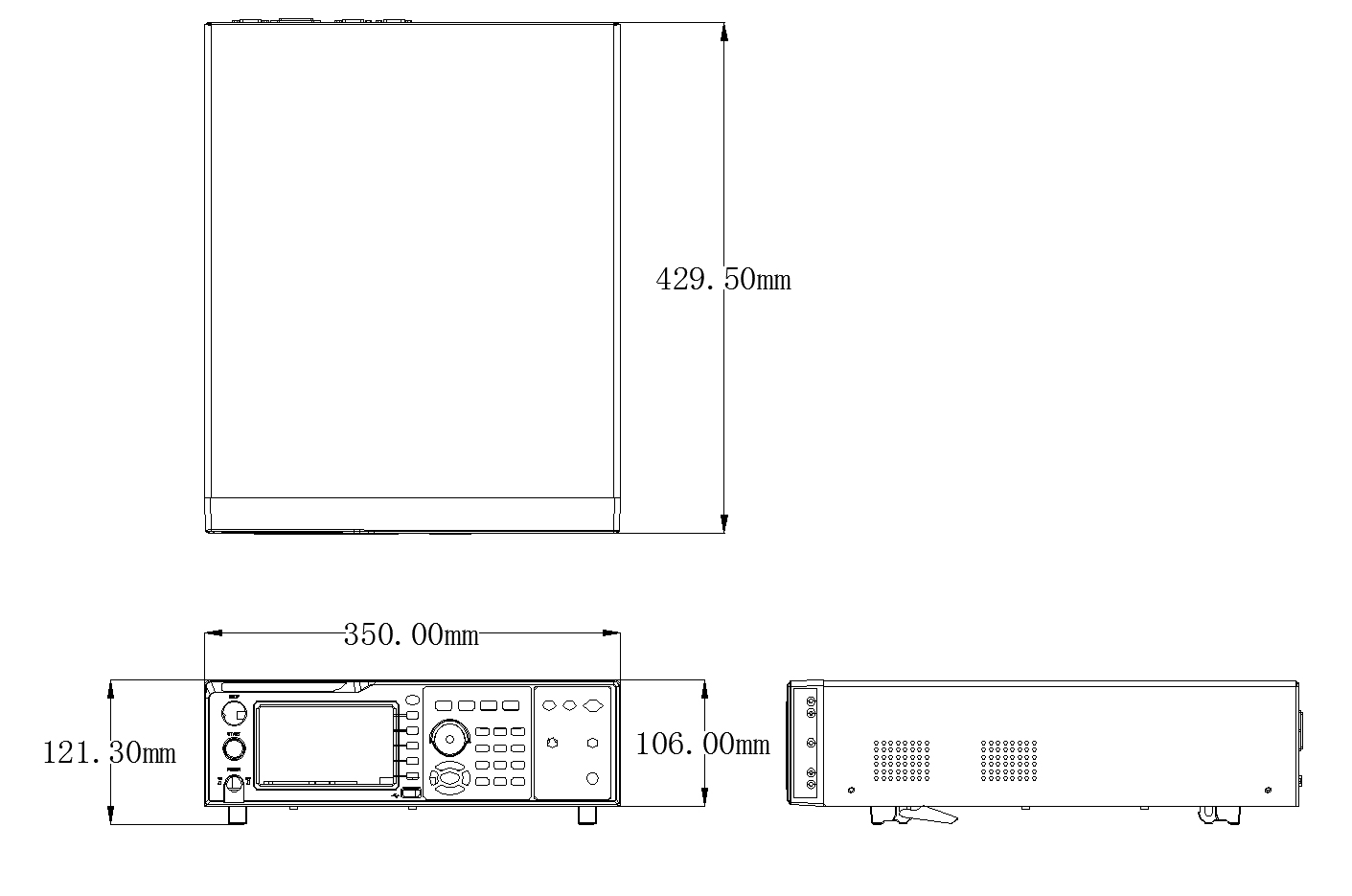

外形体积(D×H×W) | 430×105×360mm | 510×106×350mm | 530×125×350mm | 427×105×350mm | |
重量 | 8.5KG | 17.1KG | 19.7KG | 10.4KG | |
标配配件 | 测试线、数据线、电源线、RS232转USB连接线、USB转方口连接线 | ||||
选配配件（整套） | RK401、RK00031 | ||||
型号 | 图片 | 类型 | 概述 |
RK00017 |
| (仅RK9950标配) | 仪器标配测试线，可单独购买。 |
RK00002 |
| 标配 | 仪器标配数据连接线，可单独购买。 |
RK00004 |
| 标配 | 仪器标配电源线，可单独购买。 |
合格证保修卡 |
| 标配 | 仪器标配合格证及保修卡。 |
出厂校准证书 |
| 标配 | 仪器标配产品校准证书。 |
说明书 | 官网产品页下载 | 标配 | 仪器标配产品使用说明书。 |
上位机软件 | 官网产品页下载 | 标配 | 仪器选配16G U盘(含上位机软件)。 |
RS232转USB连接线 |
| 标配 | 仪器选配RS232转USB连接线(上位机)。 |
USB转方口连接线 |
| 标配 | 仪器选配USB转方口连接线（上位机）。 |
RK401 |
| 选配 | 详情见附件点检仪。 |
RK00031 |
| 选配 | 仪器选配USB转485，可单独购买。 |
RK9950/A/B程控泄漏电流测试仪上位机软件：https://drive.weixin.qq.com/s?k=AE4AMQdrACQOLx2BYw
RK9950C程控泄漏电流测试仪上位机软件：https://drive.weixin.qq.com/s?k=AE4AMQdrACQo0eWY8G
RK9950A/B程控泄漏电流测试仪MODBUS软件：https://drive.weixin.qq.com/s?k=AE4AMQdrACQtgS0c05
RK9950C程控泄漏电流测试仪MODBUS软件：https://drive.weixin.qq.com/s?k=AE4AMQdrACQHh4hmB1
