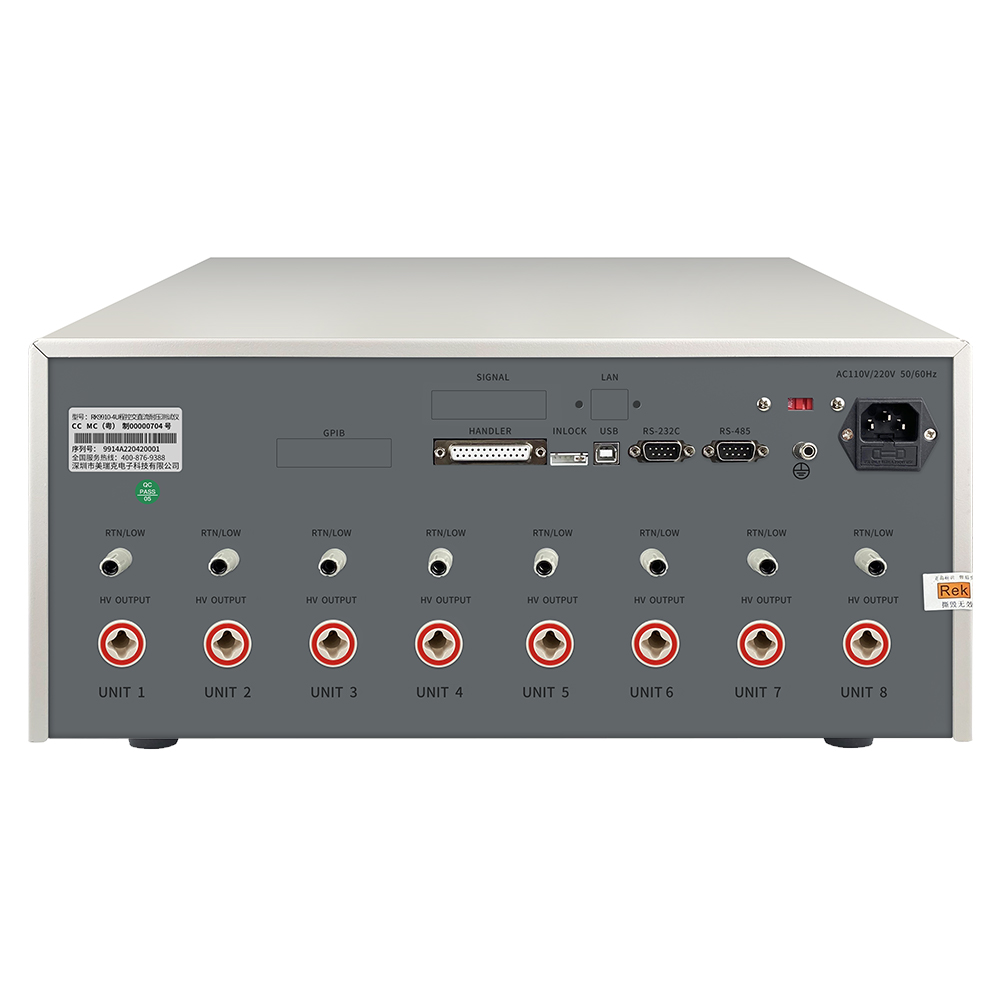

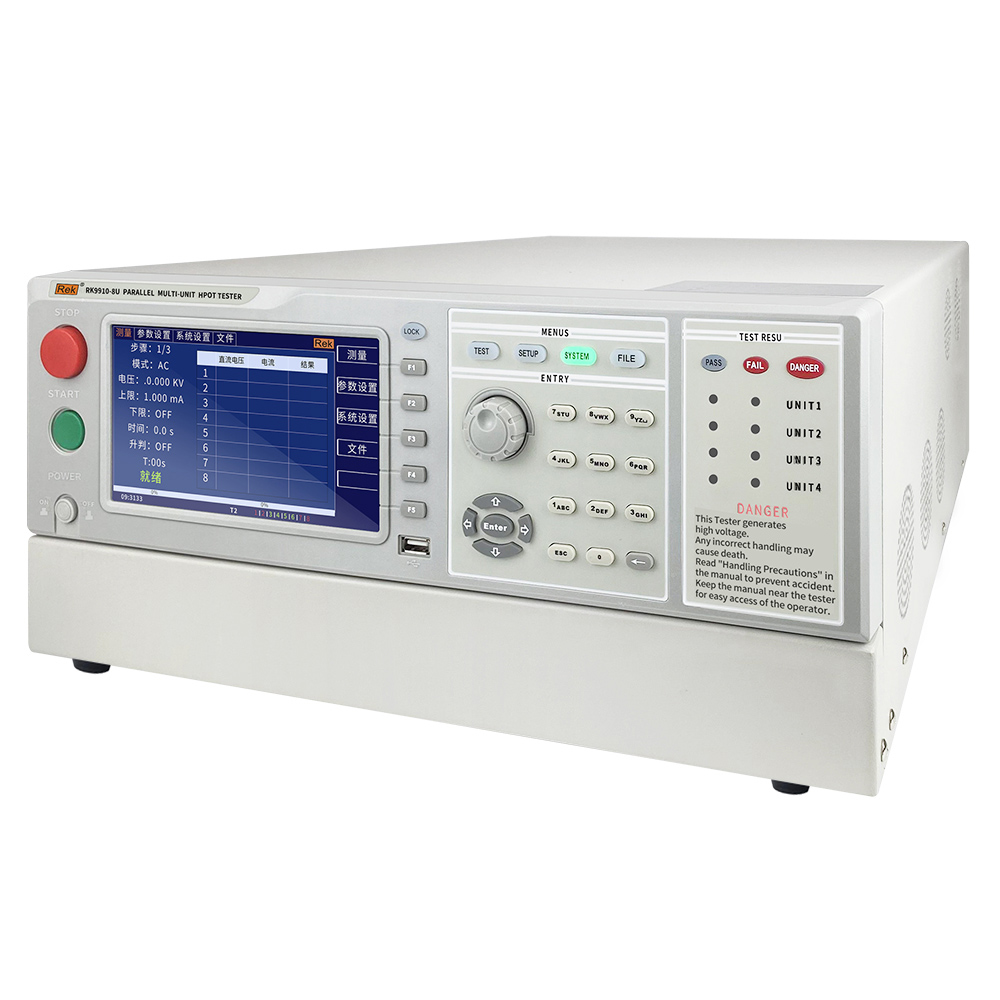

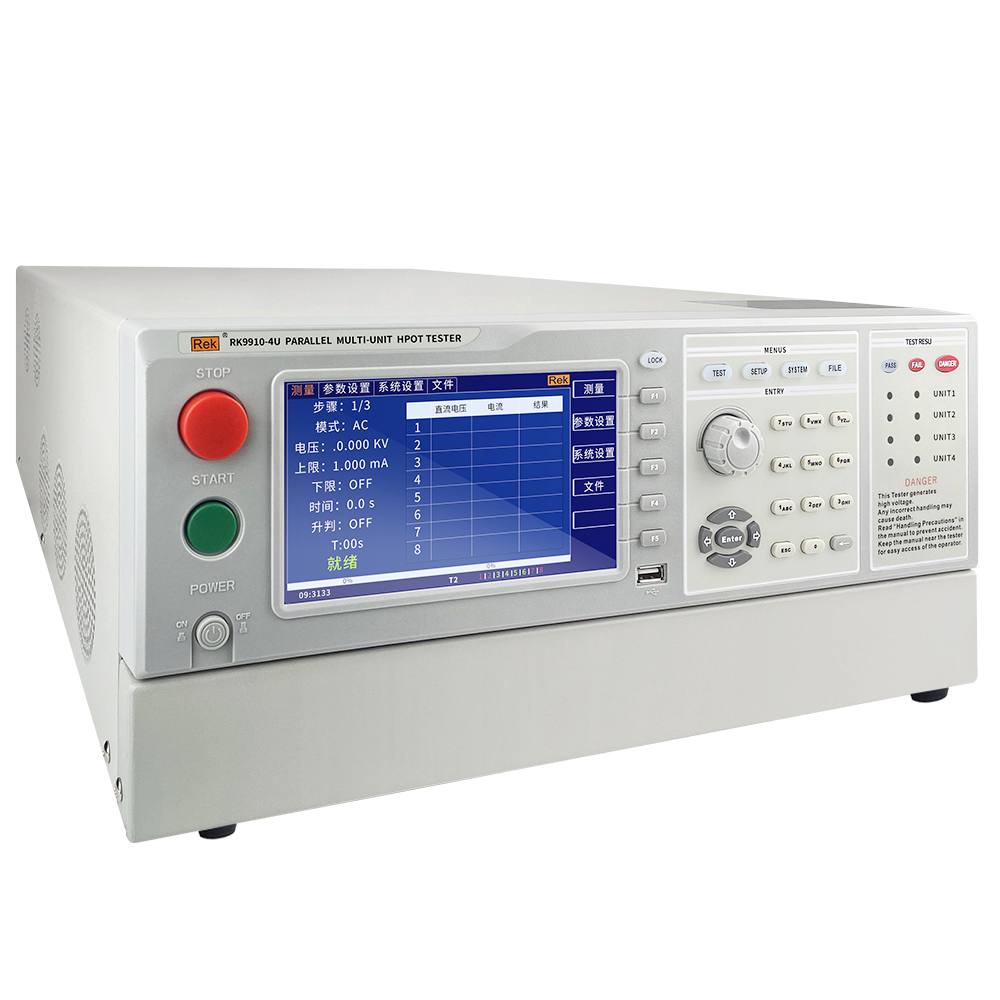

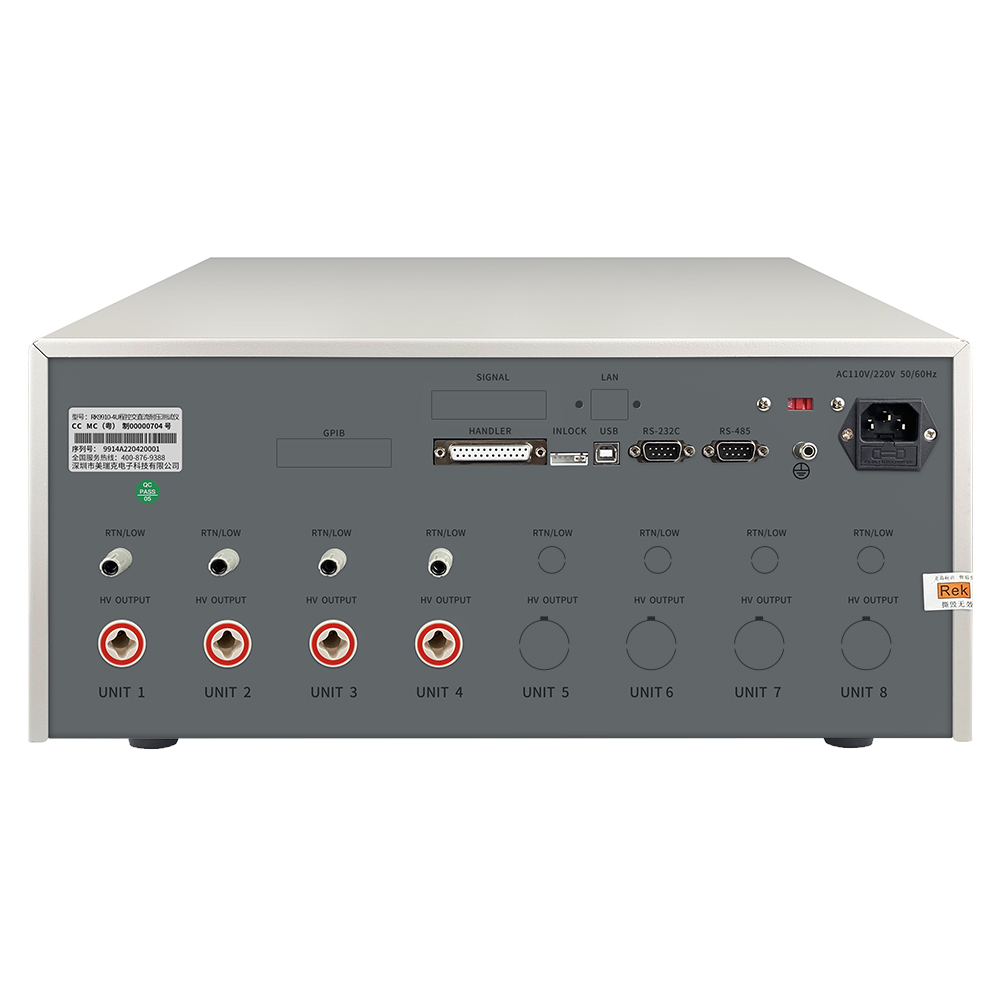

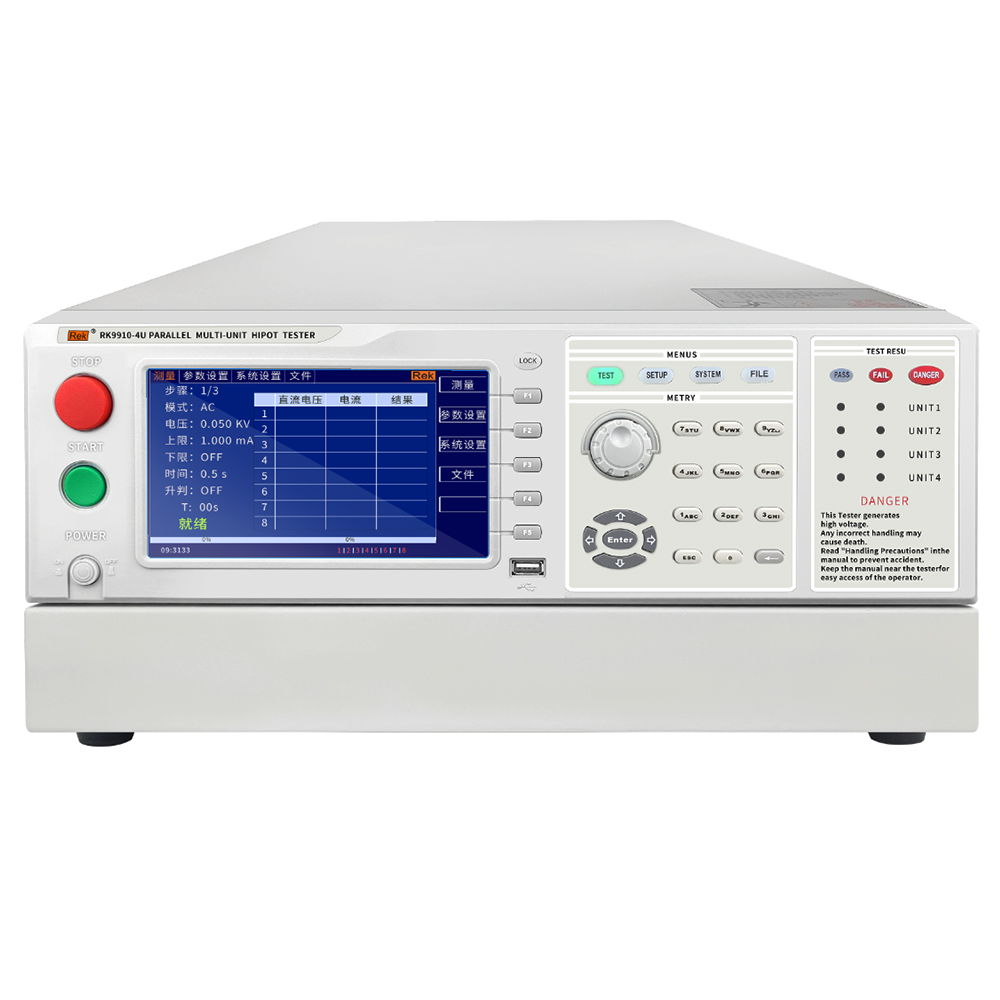

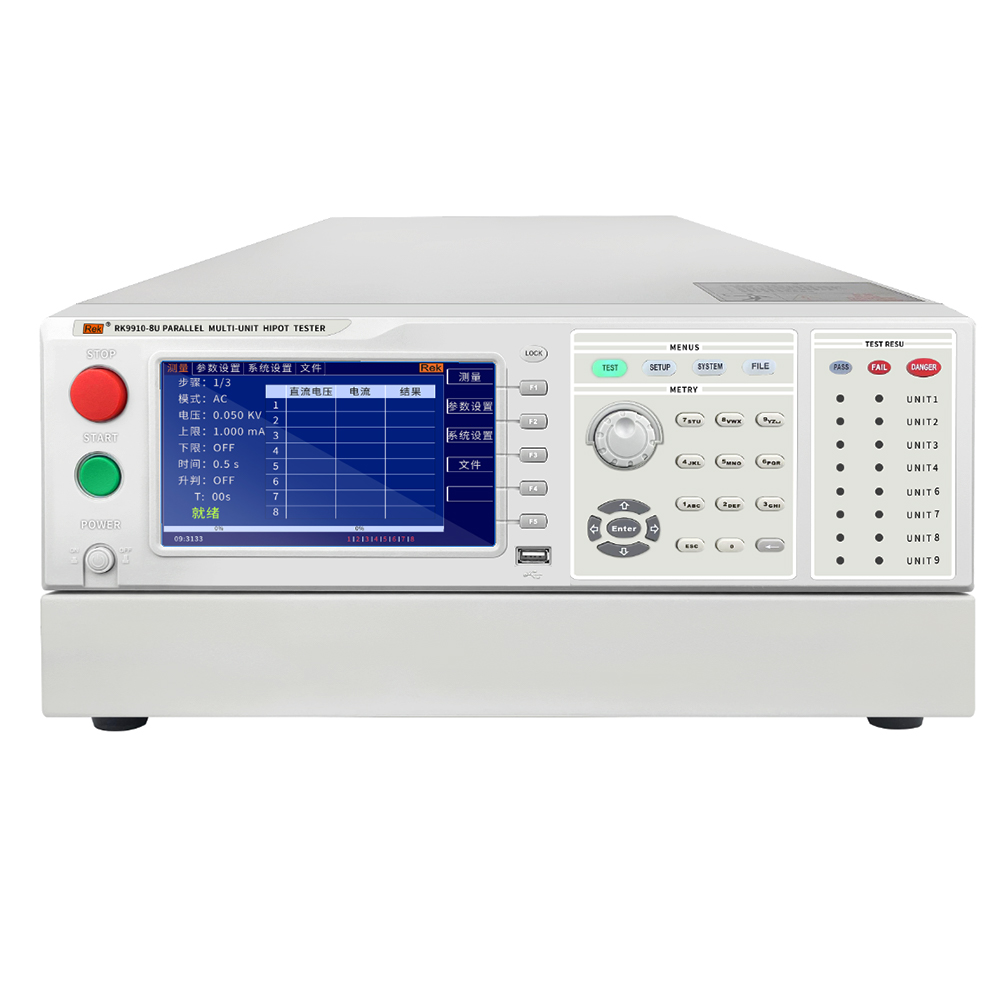

RK9910-4U/8U系列是多路交直流耐压绝缘测试仪,是一款多通道并行测试、小功率智能安规测试仪器。实 现多个产品同步测试,按路分别判断测试结果。
可以大大加快产品测试速度,更方便配合自动化设备实现快速测试
应用领域
仪器广泛应用于自动化测试系统、照明行业、家用电器、新能源汽车、变压器、电机、电子元器件、电气设备进行快速准确测试性能特点
1、7寸/780× 480点,TFT一LCD显示中英文操作界面,简洁的操作设计2、四/八单元耐压并行输出,测试效率提高4或8倍,四个单元彼此独立互不干扰
3、每个单元可通过四通道扫描器扩展
4、最多支持四个四通道扫描器,一台仪器可扩展至128通道
5、单路输出功率:AC: 5kV / 10mA; DC:6kV /5mA
6、绝缘电阻测试最大电阻100GΩ
7、绝缘电阻测试最大电压5kV
8、增强的安全性:触电保护功能快速放电和电弧侦测功能
9、999.9秒内任意设定电压上升时间、测试时间、下降时间键盘锁功能
10、每个通道测试结果PASS/FAIL独立显示,同时显示总的结果
11、存储140个测试文件,每个文件最多20个测试步骤

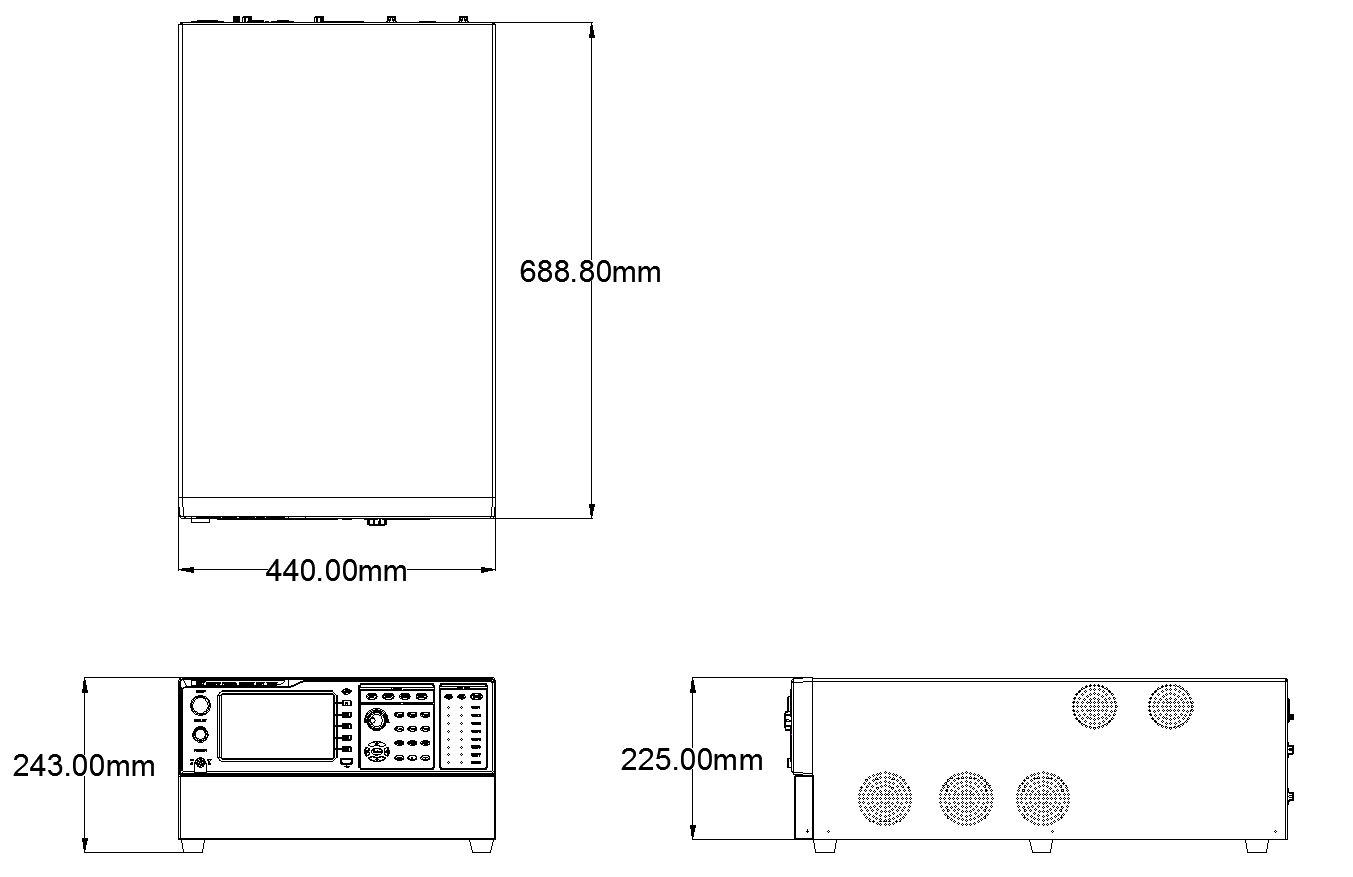

参数 机型 RK9910-4U RK9910-8U 单元数 4路独立单元 8路独立单元 耐压测试 输出电压 AC 0.05kV~5.00kV ±(1%+5个字) DC 0.05kV~6.00kV ±(1%+5个字) 设定误差 ±(1%+5个字) 电流测试范围 AC 0~10mA ±(1%+5个字) DC 0~5mA ±(1%+5个字) 快速放电 测试结束后自动放电(DCW) 绝缘电阻测试 输出电压(DC) 0.05kV~5.00kV ±1% 电阻测试范围 ≥500V 0.2MΩ~1GΩ±(5%+5个字) 1GΩ~50GΩ±(10%+5个字) 50GΩ~100GΩ±(15%+5个字) <500V 0.2MΩ~1GΩ±(10%+5个字) 1GΩ~10GΩ仅供参考无精度要求 放电功能 测试结束后自动放电 电弧侦测 测量范围 AC 1~20mA DC 1~20mA 一般参数 电压上升时间 0.1~999.9S 测试时间设定(AC/DC) 0.2~999.9S OFF=连续测试 电压下降时间 0.1~999.9S 时间精度 ±1%+0.1S 接口 HANDLER接口、RS232C接口、RS485接口、USB接口、U盘接口 工作温度 10℃~40℃,≤90%RH 电源要求 90~121V AC(60Hz)或198~242V AC (50Hz) 功耗 <1000VA 体积(D×H×W) 685mm×225mm×436mm 重量(净重) 43.1KG 63.95KG 选配附件 RK00031 USB转RS485母串口线工业级 连接线1.5米长 随机标配附件 电源线RK00018、RS232通讯电缆RK00002、RS232转USB线RK00003、USB转方口连接线RK00006、RK00085测试线、RK00056测试线、DB25免焊公头、RK00070串口选件LAN网口、 上位机(官网下载)
型号 | 图片 | 类型 | 概述 |
RK26003A |
| 标配 | 仪器标配耐电压测试夹,可单独购买。 |
RK00048 |
| 标配 | 仪器标配耐压接地夹,可单独购买。 |
RK00002 | 标配 | 仪器标配RS232串口连接线,可单独购买。 | |
RK00001 |
| 标配 | 仪器标配国标电源线,可单独购买。 |
合格证保修卡 | 标配 | 仪器标配合格证及保修卡。 | |
出厂校准证书 |
| 标配 | 仪器标配产品校准证书。 |
串口 Db25免焊公头 |
| 标配 | 仪器标配串口,可单独购买。。 |
上位机软件 | 官网产品页下载 | 选配 | 仪器标配上位机软件。 |
RS232转USB连接线 | 标配 | 仪器选配RS232转USB连接线。 | |
USB转方口连接线 | 标配 | 仪器选配USB转方口连接线。 |
RK9910-4U/RK9910-8U交直流耐压绝缘电阻测试仪上位机软件:https://drive.weixin.qq.com/s?k=AE4AMQdrACQ2dC0Rjg
RK9910-4U/RK9910-8U交直流耐压绝缘电阻测试仪MODBUS:https://drive.weixin.qq.com/s?k=AE4AMQdrACQHa7QfsS
