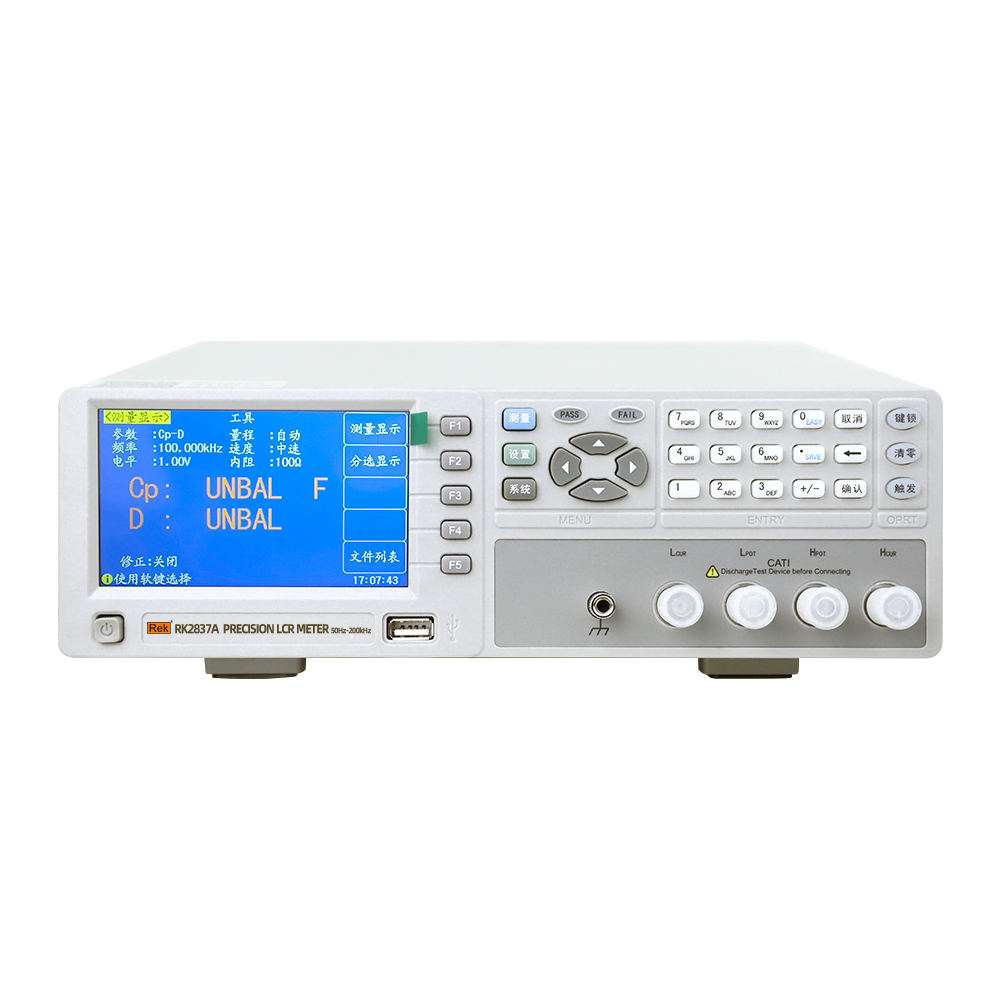

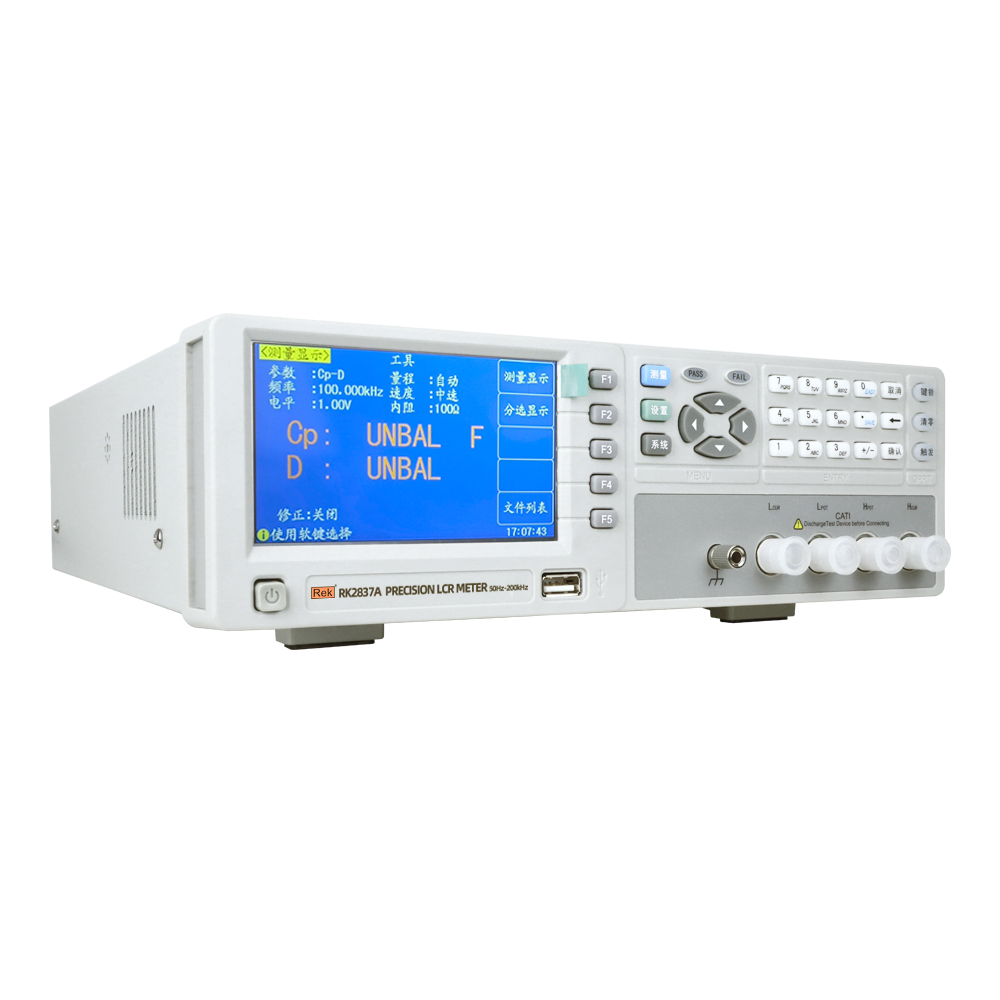

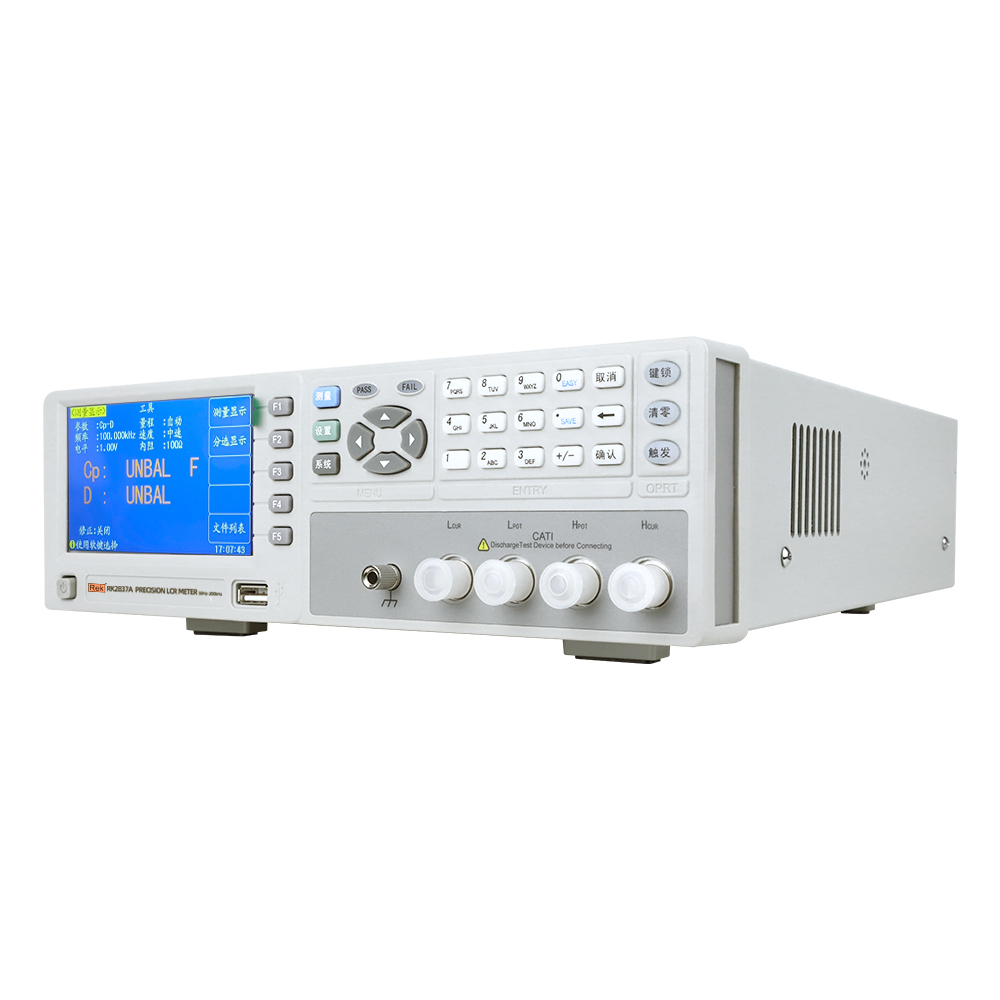

RK2830/RK2837/RK2837A数字电桥
RK2830
测量参数：|Z|,C,L,R, X, ESR,D,Q,θ
测试频率：50Hz,60Hz,100Hz,120Hz，1kHz,10kHz
测试电平：50mV - 2.0V,分辨率：10mV
RK2837
测量参数：|Z|,C,L,R, X, |Y|,B,G,ESR,D,Q,θ
测试频率：50Hz – 100kHz,10mHz步进
测试电平：10mV - 1.0V,分辨率：10mV
RK2837A
测量参数：|Z|,C,L,R, X, |Y|,B,G,D,Q,θ
测试频率：50Hz - 200kHz, 分辨率：10mHz
测试电平：10mV - 2.0V，分辨率：10mV
测量参数：|Z|,C,L,R, X, ESR,D,Q,θ
测试频率：50Hz,60Hz,100Hz,120Hz，1kHz,10kHz
测试电平：50mV - 2.0V,分辨率：10mV
RK2837
测量参数：|Z|,C,L,R, X, |Y|,B,G,ESR,D,Q,θ
测试频率：50Hz – 100kHz,10mHz步进
测试电平：10mV - 1.0V,分辨率：10mV
RK2837A
测量参数：|Z|,C,L,R, X, |Y|,B,G,D,Q,θ
测试频率：50Hz - 200kHz, 分辨率：10mHz
测试电平：10mV - 2.0V，分辨率：10mV
产品描述
技术参数
视频操作
产品附件
产品图片
RK2837数字电桥编程手册

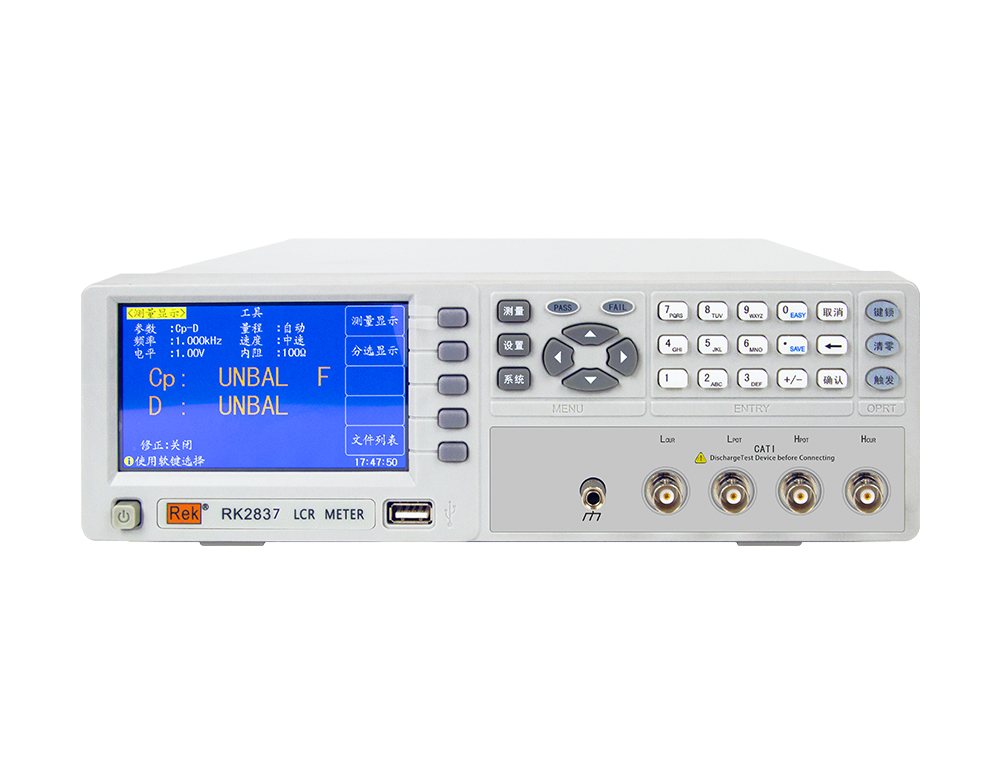

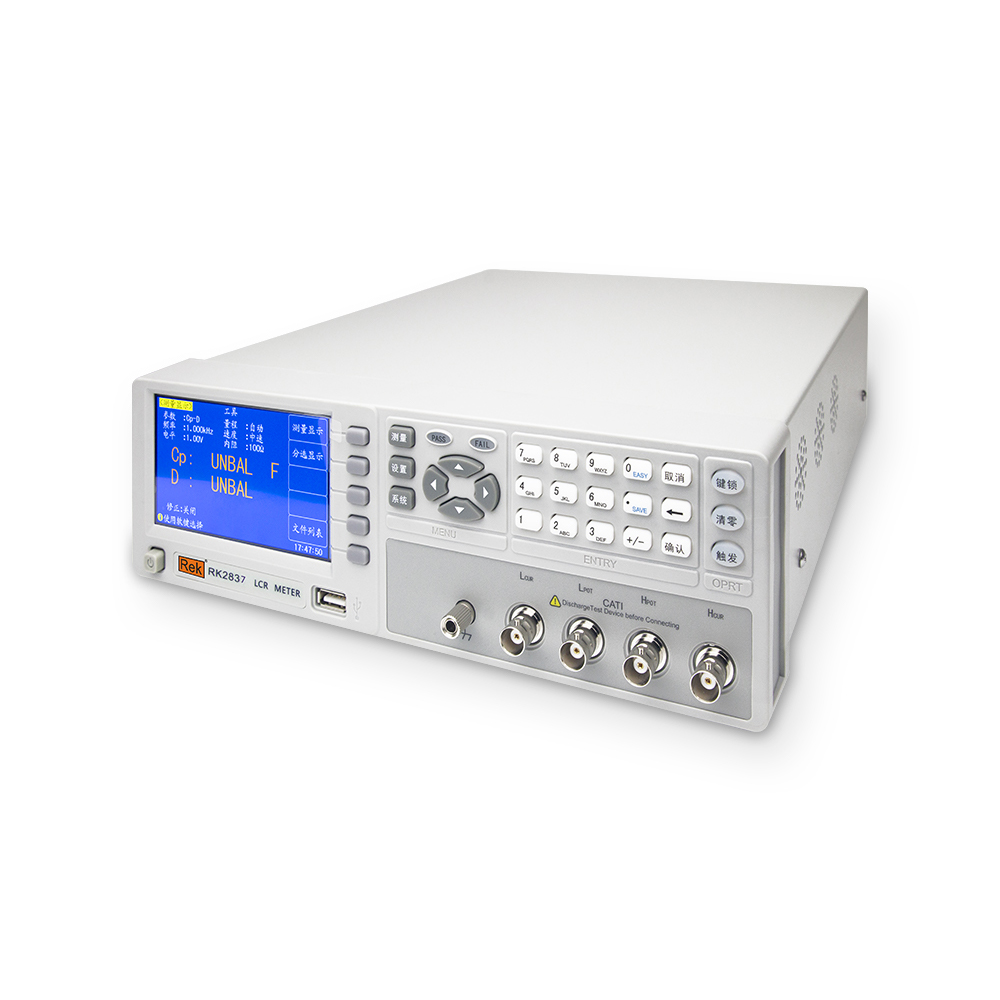

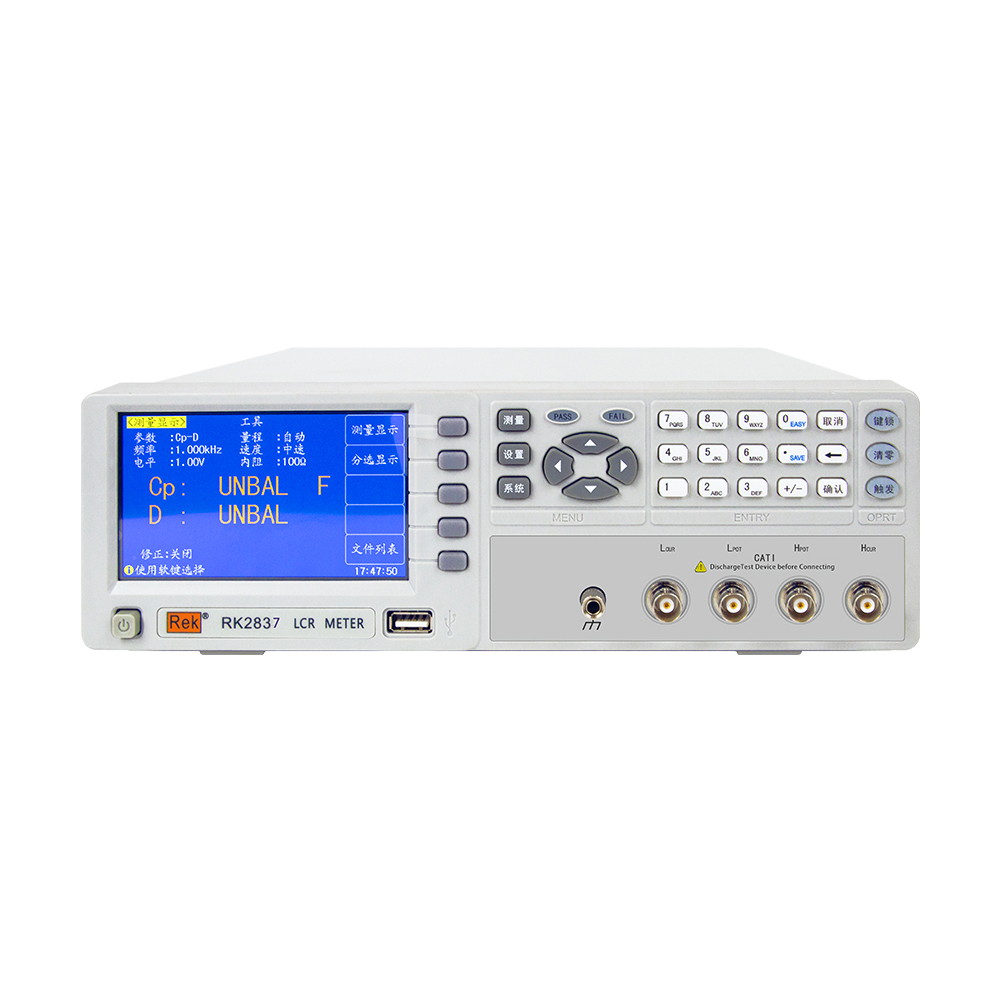

产品介绍
RK2837是全新一代通用高性能LCR表。外形美观，操作简便。该产品提供稳定的6位测试分辨率，50Hz-100kHz的频率范围，
10mV-1.0V信号电平，高达40次/秒，可满足元件与材料的所有测量要求，
为产线质量保证、进货检验及实验室的高精度测量提供了保障。
应用领域
本仪器可广泛应用于工厂，院校，研究所，计量质检部门等对各类元器件的参数进行较为精确的测量。
性能特点
1、全中文显示，操作简便，显示内容完整丰富
2、50Hz-100kHz,分辨率：10mHz
3、基本精度:0.05%，六位读数分辨率
4、高速高效测量：最快40次/秒(含显示)
5、支持U盘升级，可快速保存测试数据至U盘
6、参数即时保存，关机不丢失
7、易用测试界面
8、自动LCR功能
2、50Hz-100kHz,分辨率：10mHz
3、基本精度:0.05%，六位读数分辨率
4、高速高效测量：最快40次/秒(含显示)
5、支持U盘升级，可快速保存测试数据至U盘
6、参数即时保存，关机不丢失
7、易用测试界面
8、自动LCR功能
| 型号 | RK2830 | RK2837 | RK2837A | ||
| 测量功能 | 测量参数 | |Z|,C,L,R, X, ESR,D,Q,θ | |Z|,C,L,R, X, |Y|,B,G,ESR,D,Q,θ | |Z|,C,L,R, X, |Y|,B,G,D,Q,θ | |
| 基本精度 | 0.05% | ||||
| 测试速度 | 快速: 50, 中速: 10,慢速: 2.5 (次/秒) | ||||
| 等效电路 | 串联, 并联 | ||||
| 量程方式 | 自动, 保持 | ||||
| 触发方式 | 内部、手动、自动DUT、外部、总线 | ||||
| 校正功能 | 开路/短路 | ||||
| 显示器 | 480*272，4.3寸TFT彩屏 | ||||
| 存储器 | 内部100组，外部U盘500组 | ||||
| 测试信号 | 测试频率 | 50Hz,60Hz,100Hz,120Hz，1kHz,10kHz | 50Hz – 100kHz,10mHz步进 | 50Hz - 200kHz, 分辨率：10mHz | |
| 输出阻抗 | 30Ω, 50Ω, 100Ω | ||||
| 测试电平 | 50mV - 2.0V,分辨率：10mV | 10mV - 1.0V,分辨率：10mV | 10mV - 2.0V，分辨率：10mV | ||
| 测量显示范围 | Ls、Lp | 0.00001μH～99.9999kH | Ls、Lp | 0.00001μH～99.9999kH | |
| Cs、Cp | 0.00001pF～99.9999mF | Cs、Cp | 0.00001pF～99.9999mF | ||
| R、Rs、Rp、X、Z | 0.00001Ω～99.9999MΩ | R、Rs、Rp、X、Z | 0.00001Ω～99.9999MΩ | ||
| G、Y、B | ————— | 0.00001μS～99.9999S | G、Y、B | 0.00001μS～99.9999S | |
| ESR | 0.00001mΩ～99.9999kΩ | D | 0.00001～9.99999 | ||
| D | 0.00001～99.9999 | Q | 0.00001～99999.9 | ||
| Q | 0.00001～99999.9 | θr | -3.14159～3.14159 | ||
| qr | -3.14159～3.14159 | θd | -180.000°～180.000° | ||
| qd | -180.000°～180.000° | Δ% | -99.9999%～999.999% | ||
| D% | -99.9999%～999.999% | / | |||
| 比较器和接口 | 比较器 | 5档分选，BIN1–BIN3,NG,AUX， PASS/FAIL LED显示 | |||

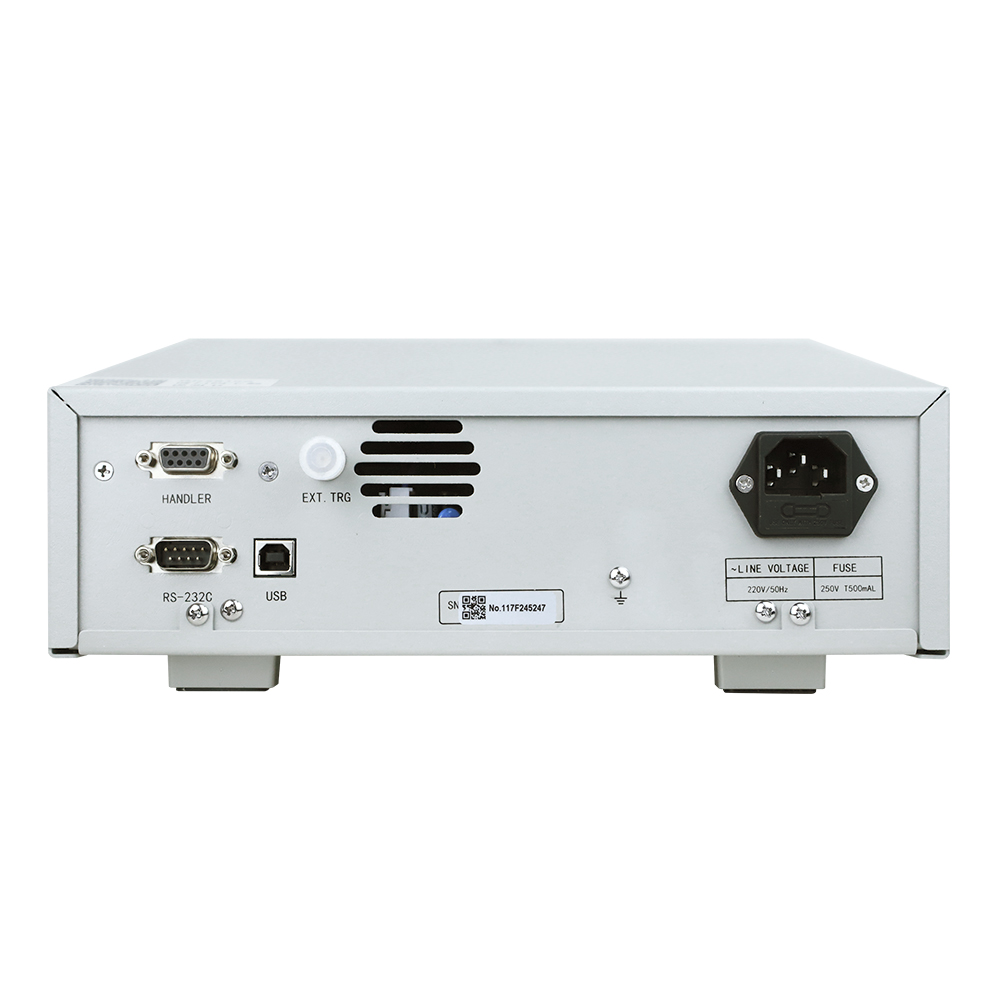

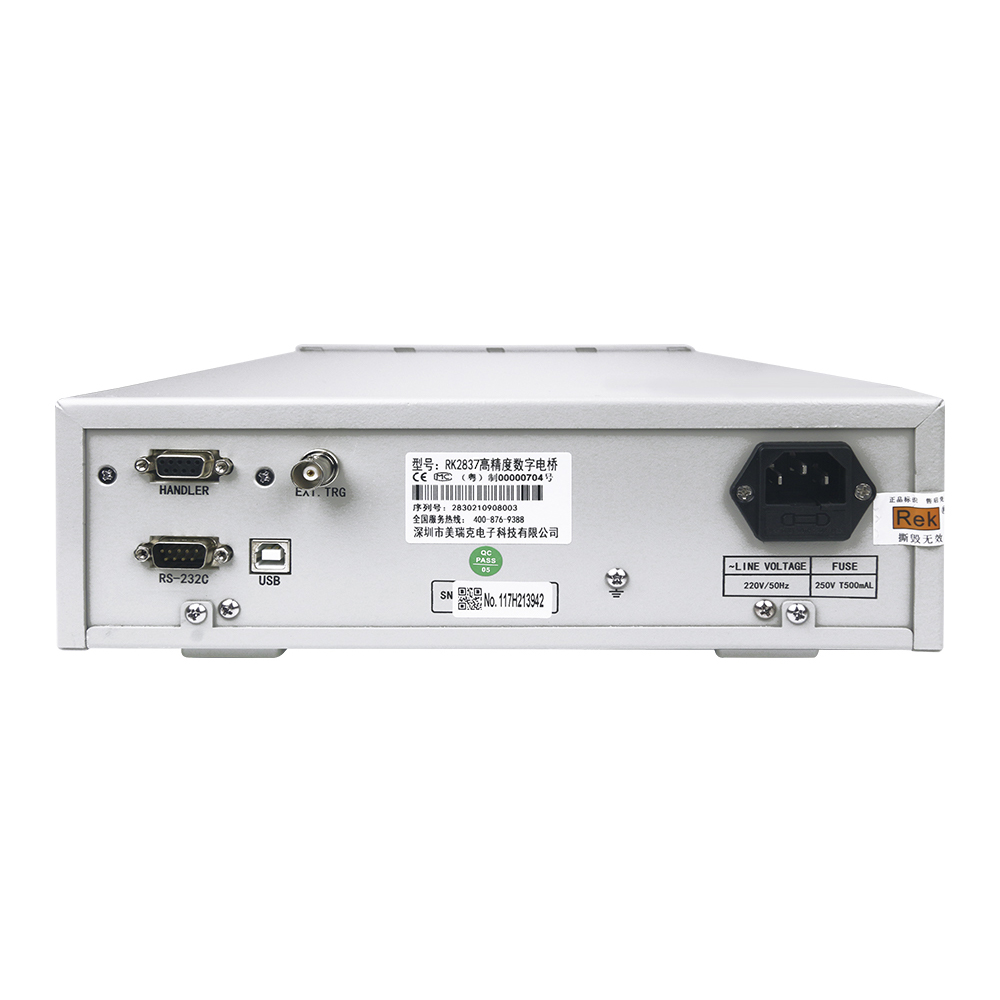

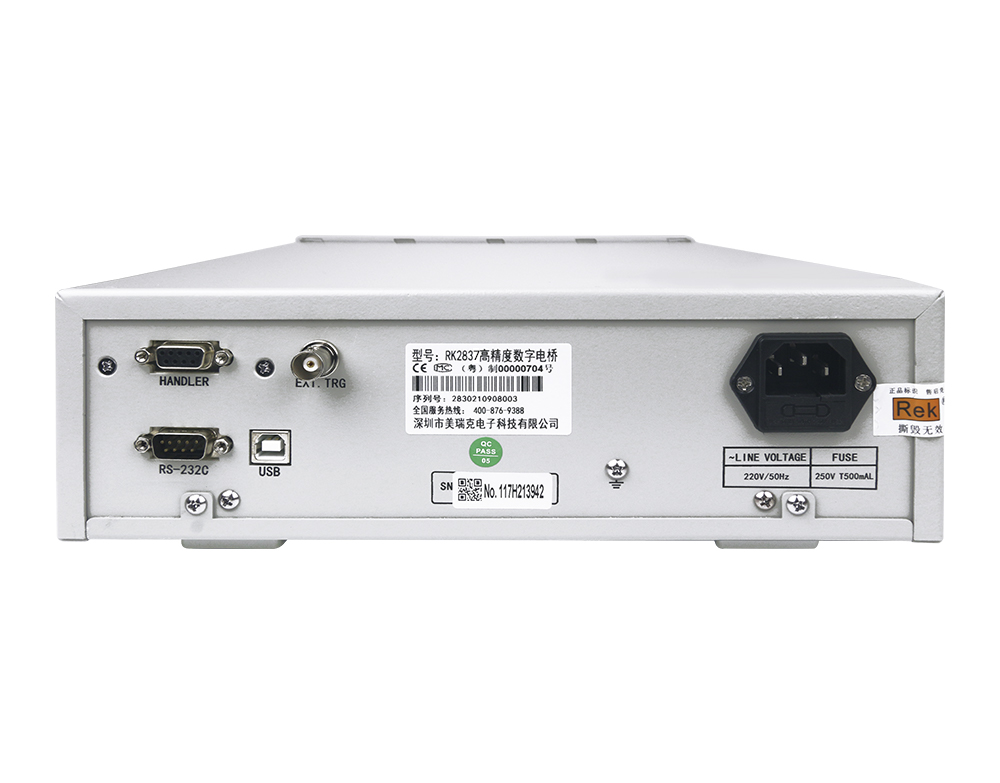

| 接口 | RS232C/USB-HOST/USB-CDC/ USB-TMC/HANDLER(选配） | ||||
| 一般规格 | 工作温度、湿度 | 0°C－40°C, ≤90%RH | |||
| 电源要求 | 电压：99V - 242V | ||||
| 频率：47.5Hz－63Hz | |||||
| 功耗 | ≤ 20 VA | ||||
| 尺寸(W×H×D) | 350*280*100mm | 280mm×88mm×320mm | |||
| 重量 | 约2.7 kg | 约2.5kg | |||

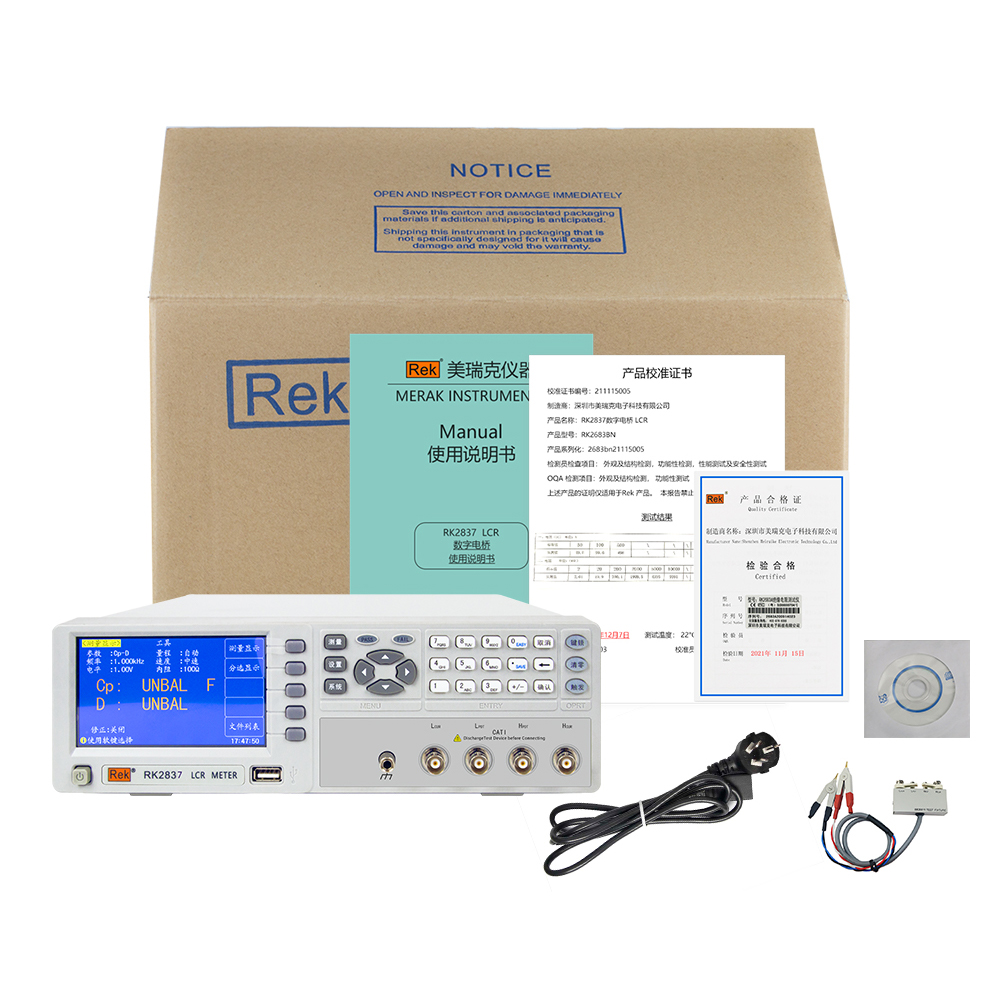

| 配件 | 电源线、测试夹、产品校准报告、合格证 | ||||
型号 | 图片 | 类型 | 概述 |

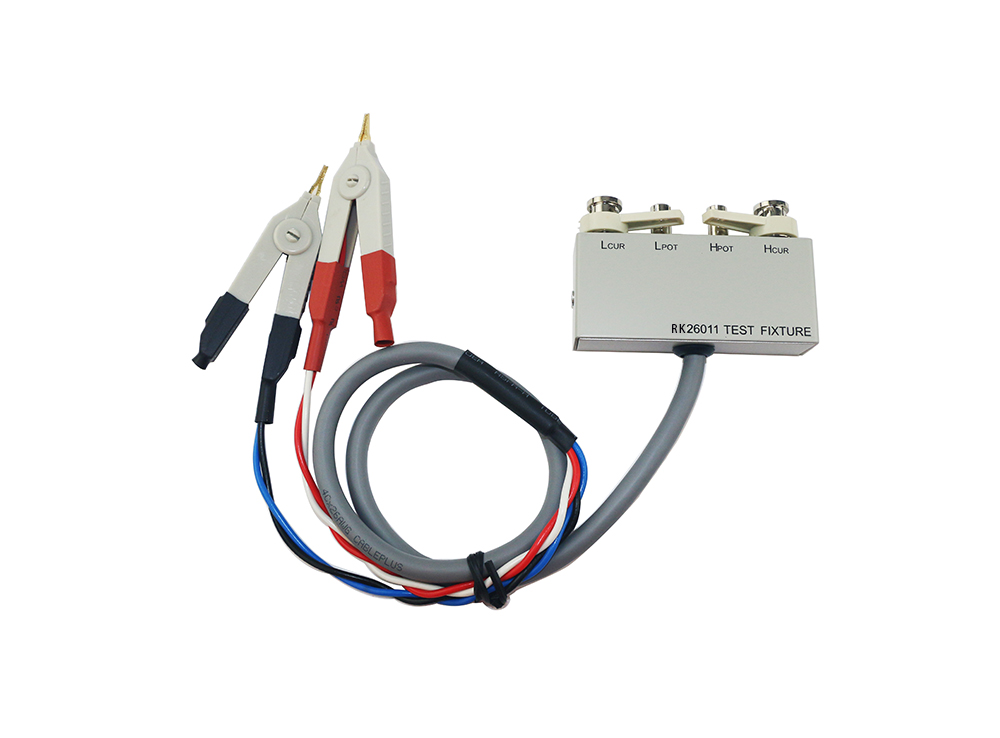

RK26011 |
| 标配 | 仪器标配电桥测试夹，可单独购买。 |

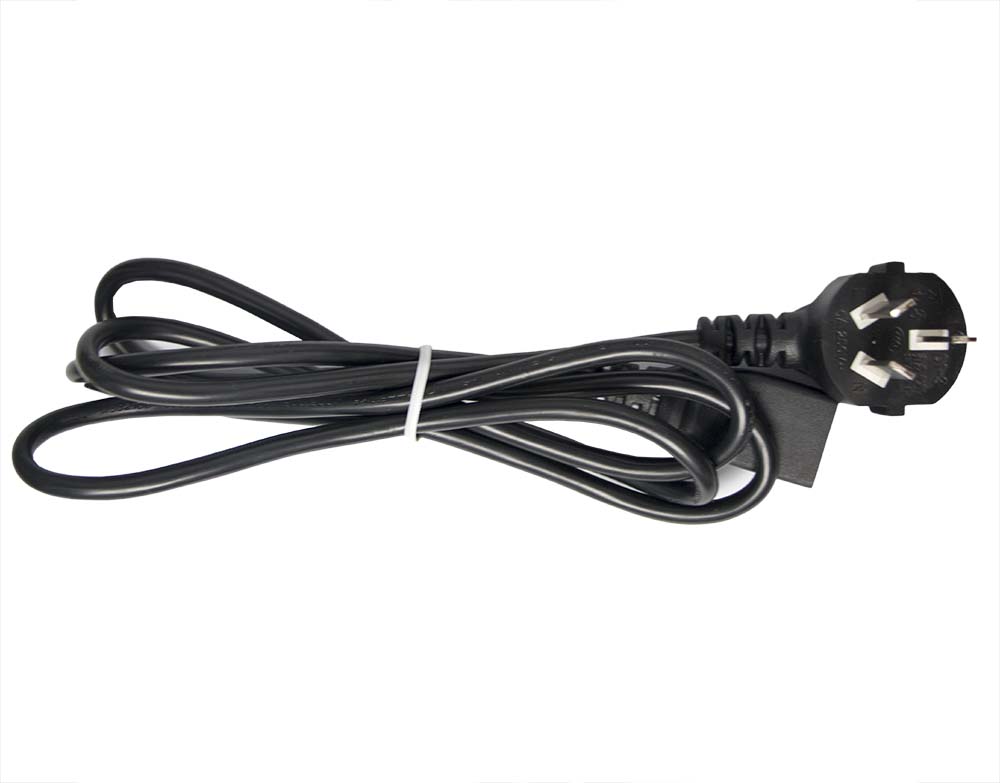

RK00036 |
| 标配 | 仪器标配国标电源线，可单独购买。 |

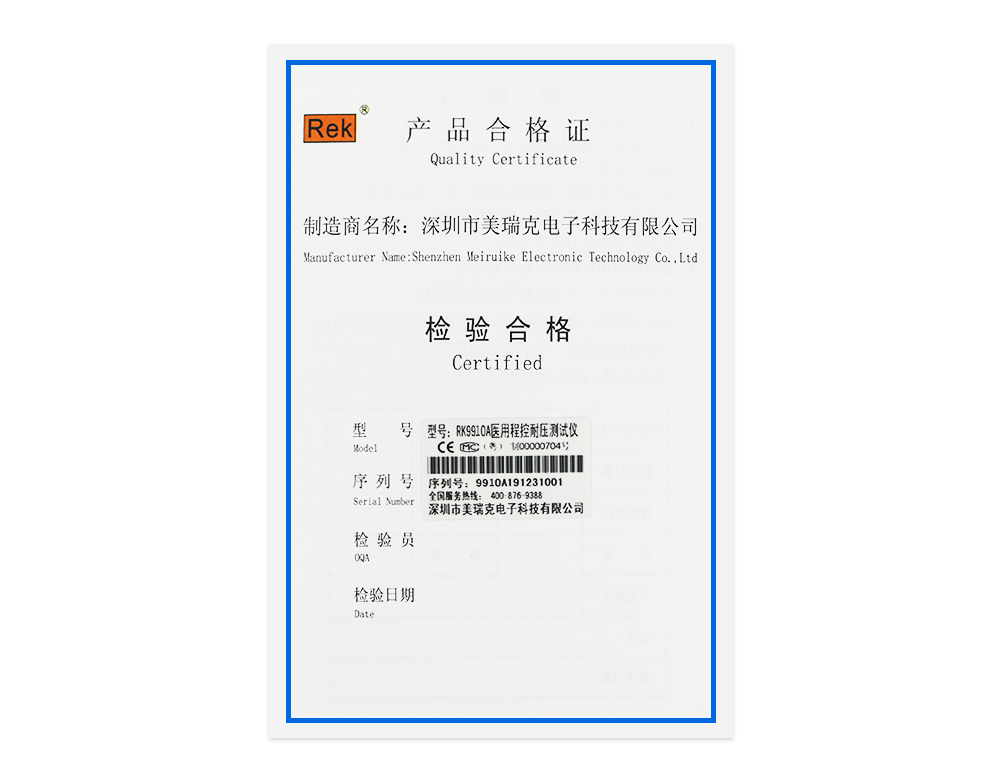

合格证保修卡 |
| 标配 | 仪器标配合格证及保修卡。 |
出厂校准证书 |
| 标配 | 仪器标配产品校准证书。 |
说明书 | 官网产品页下载 | 标配 | 仪器标配产品使用说明书。 |
RK2837数字电桥编程手册:https://drive.weixin.qq.com/s?k=AE4AMQdrACQF11Yc4i
