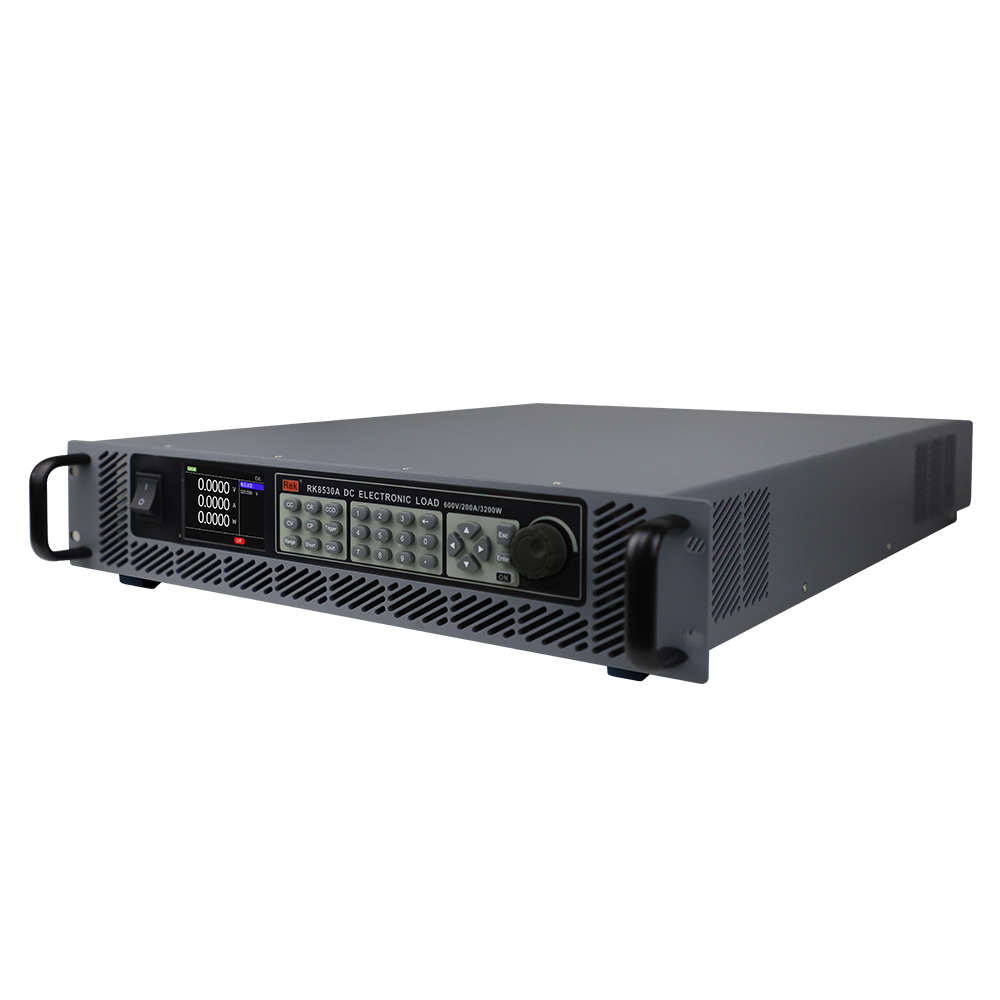

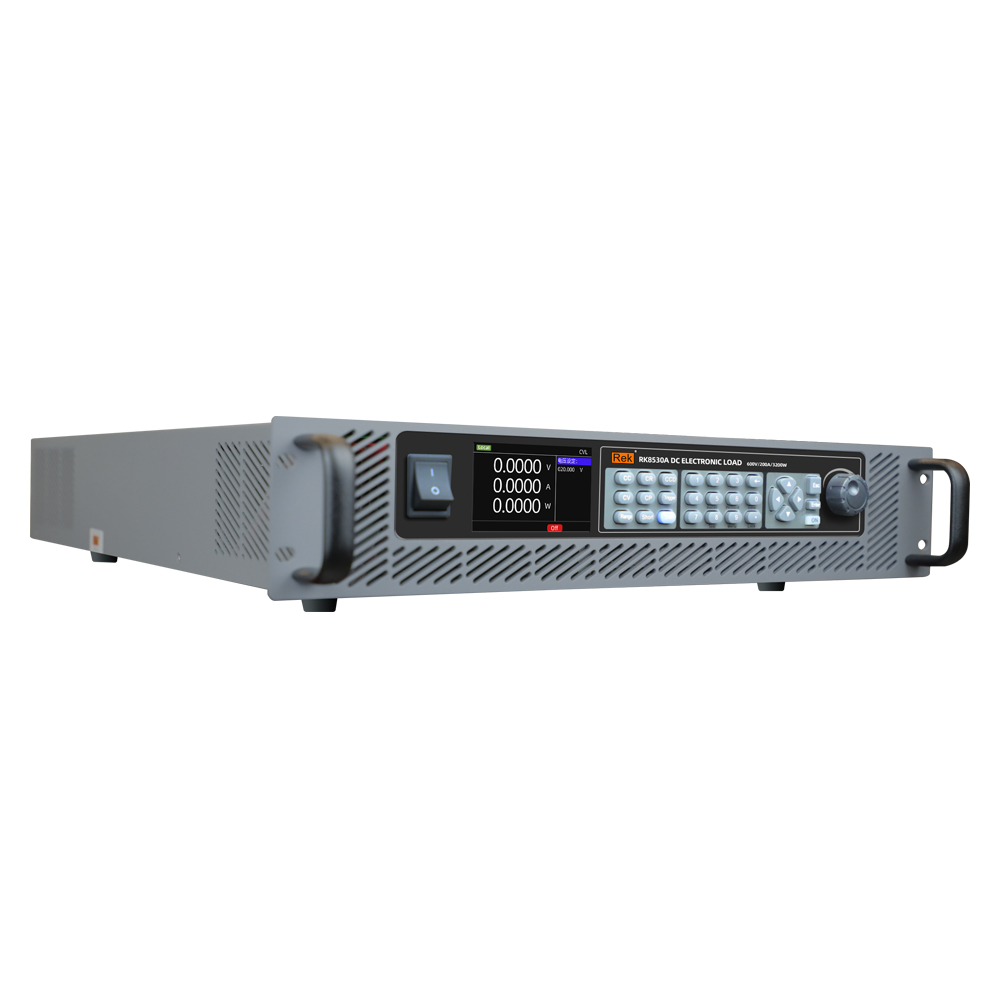

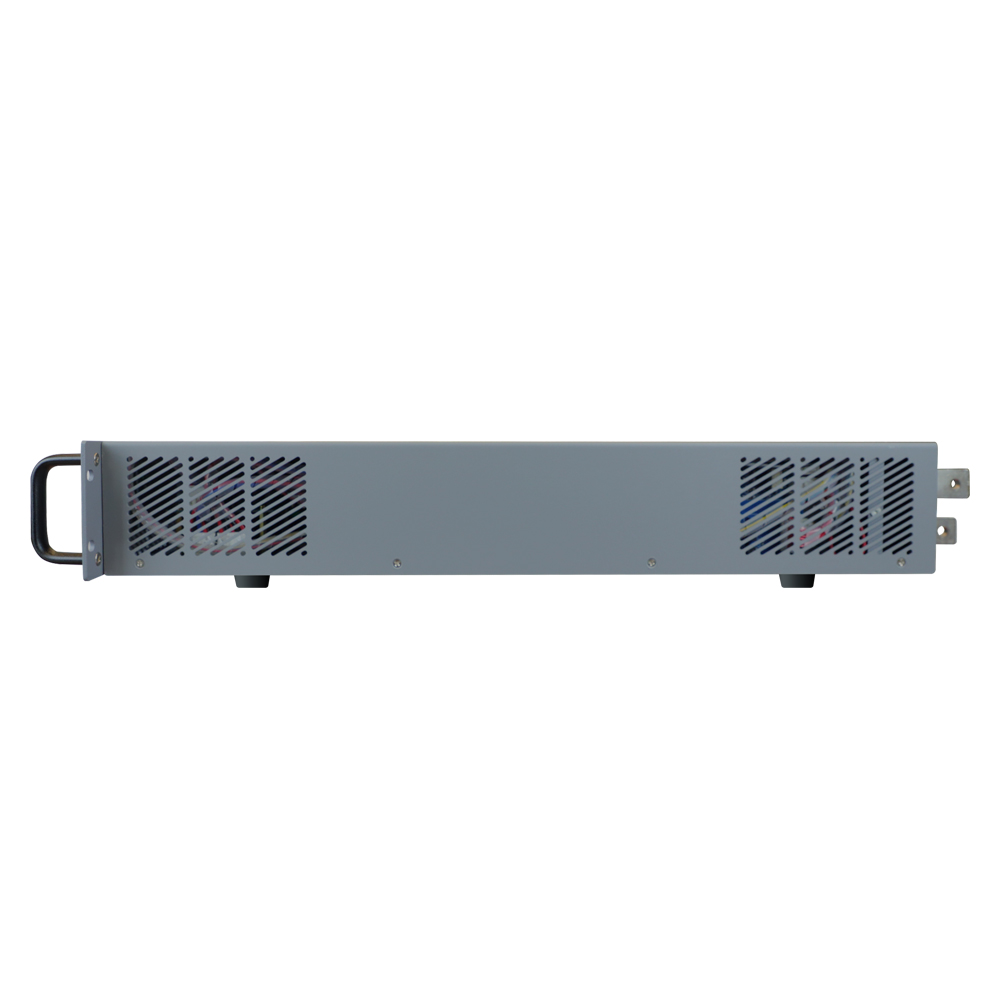

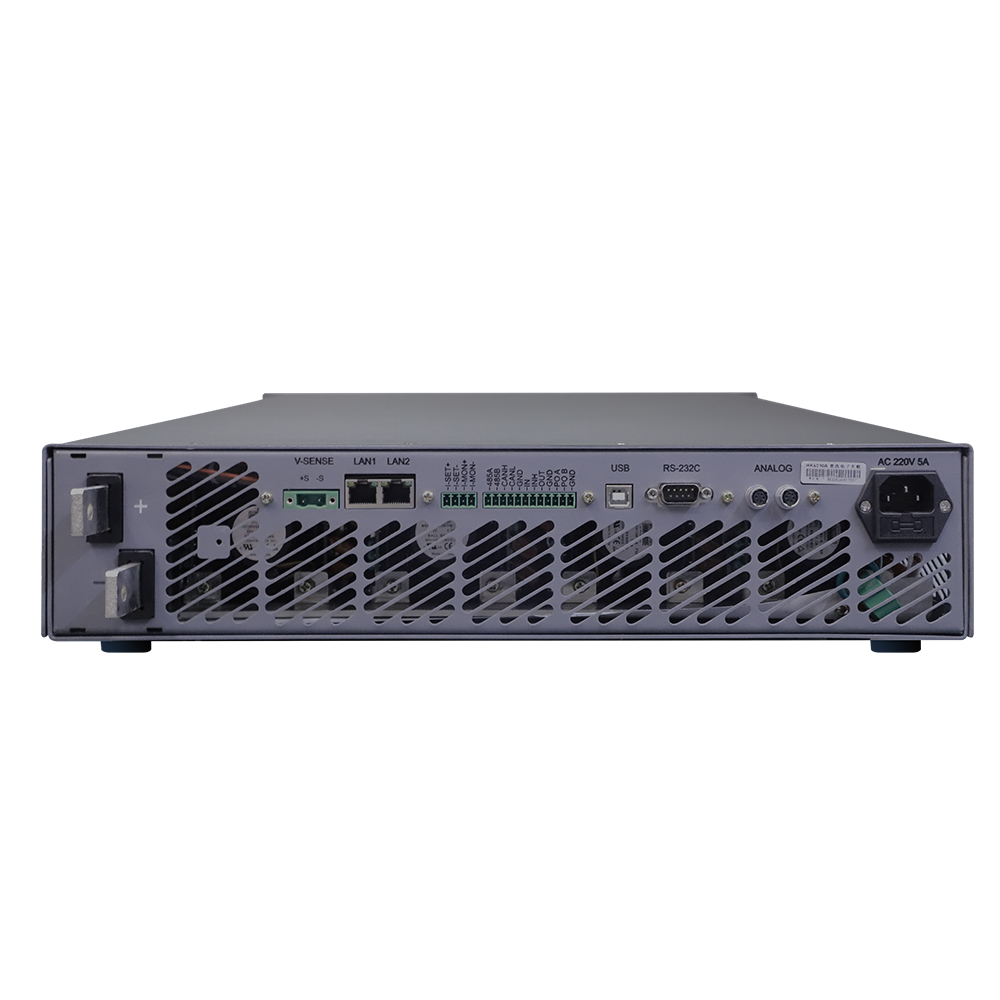

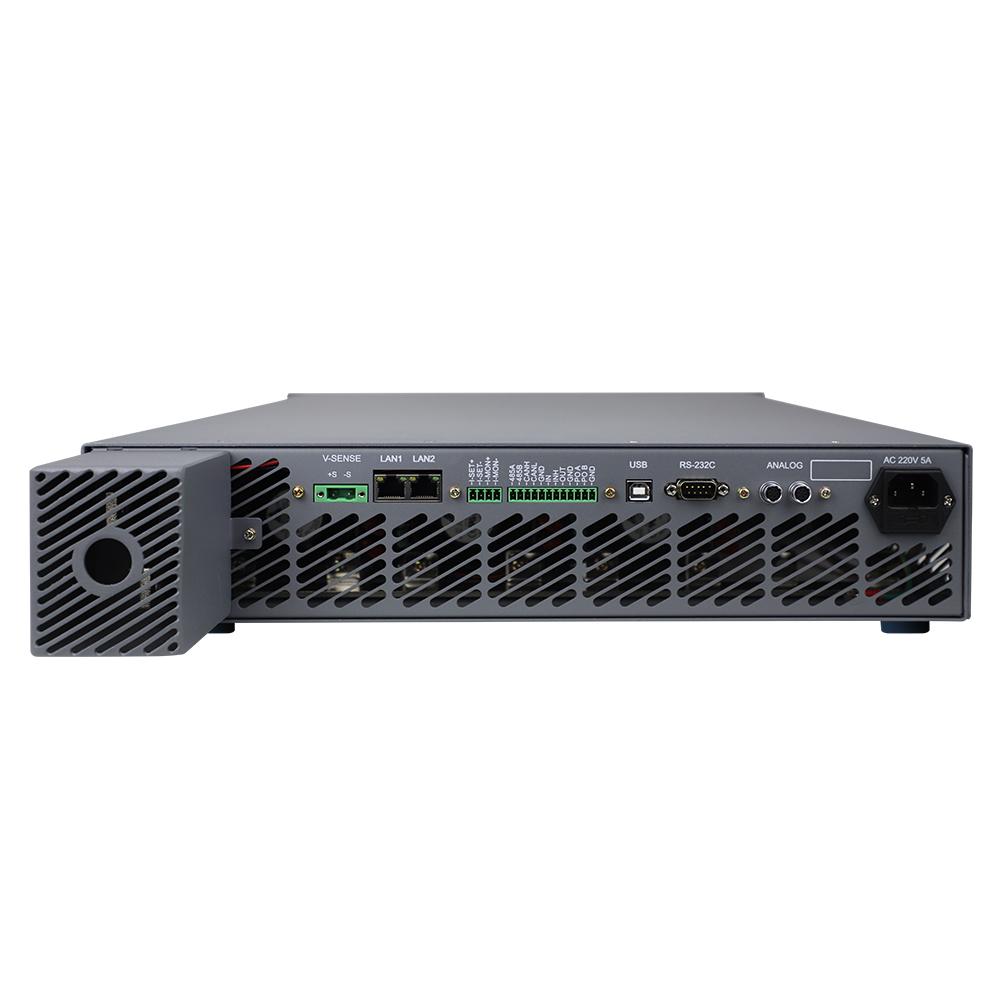

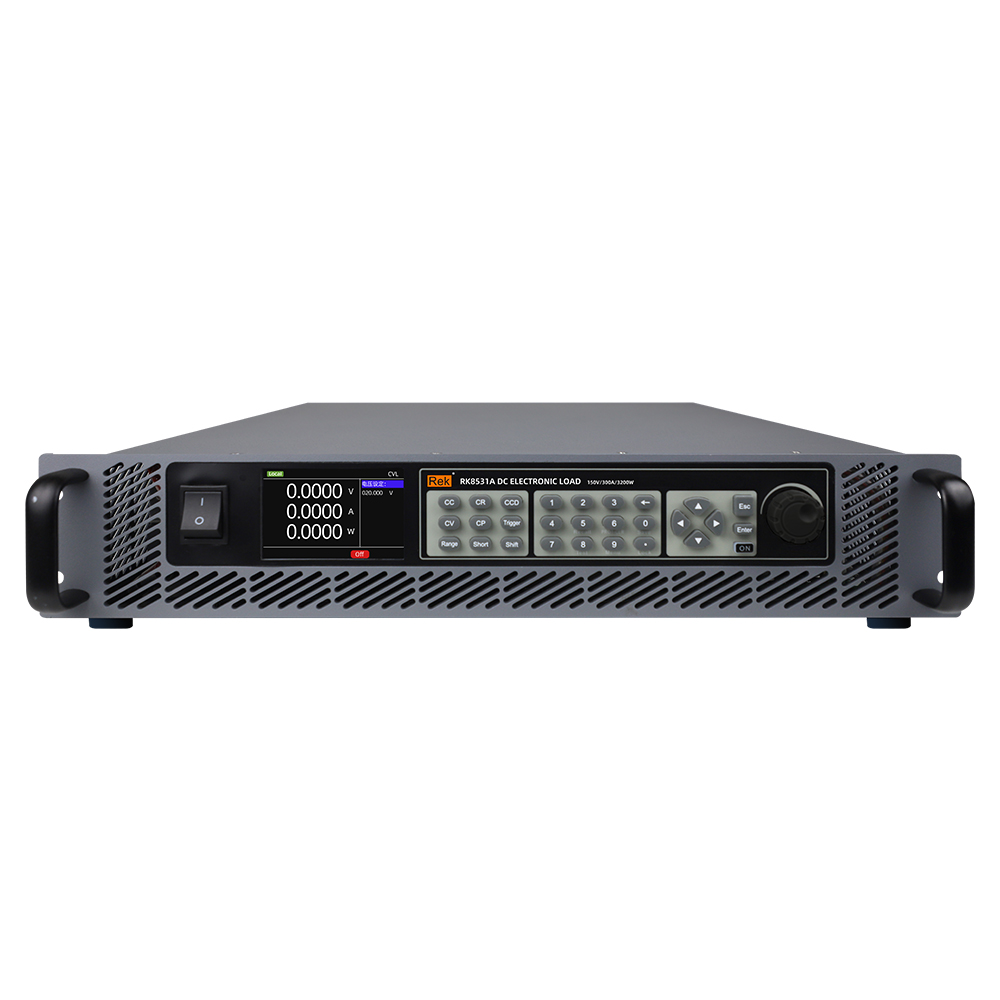

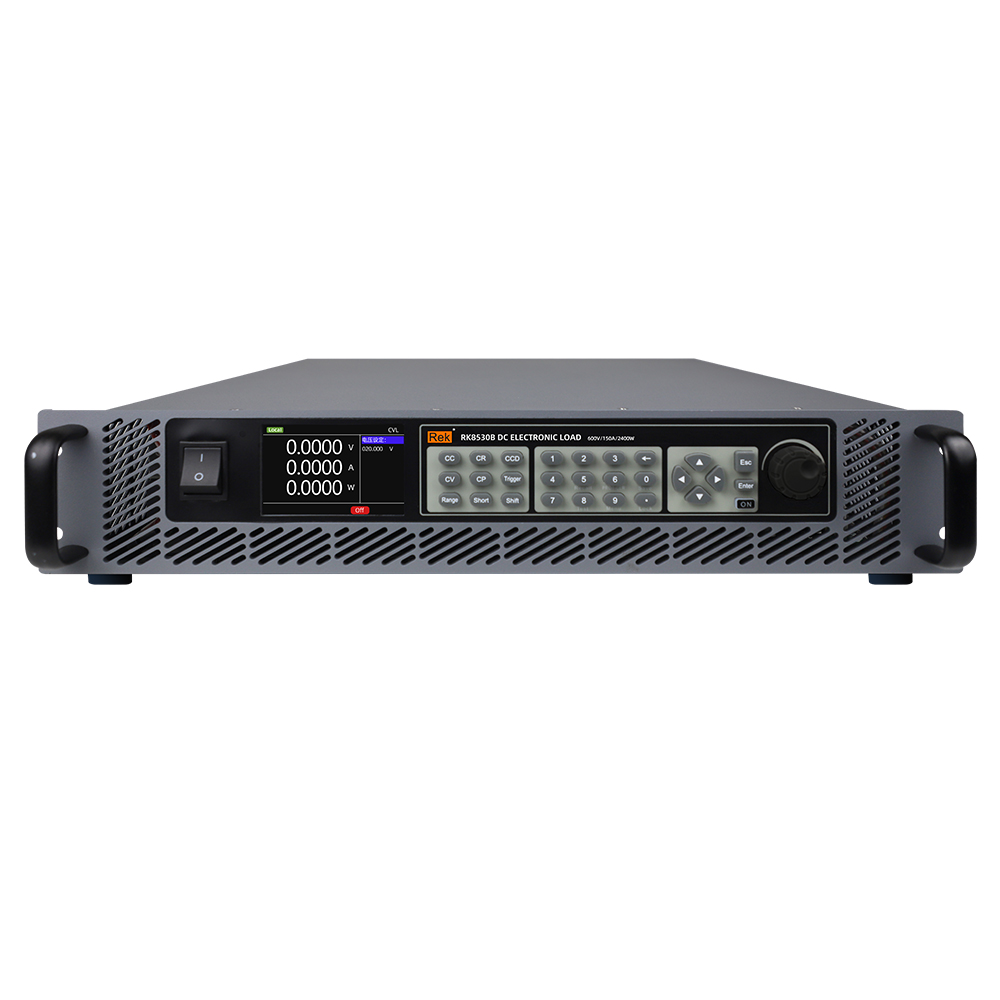

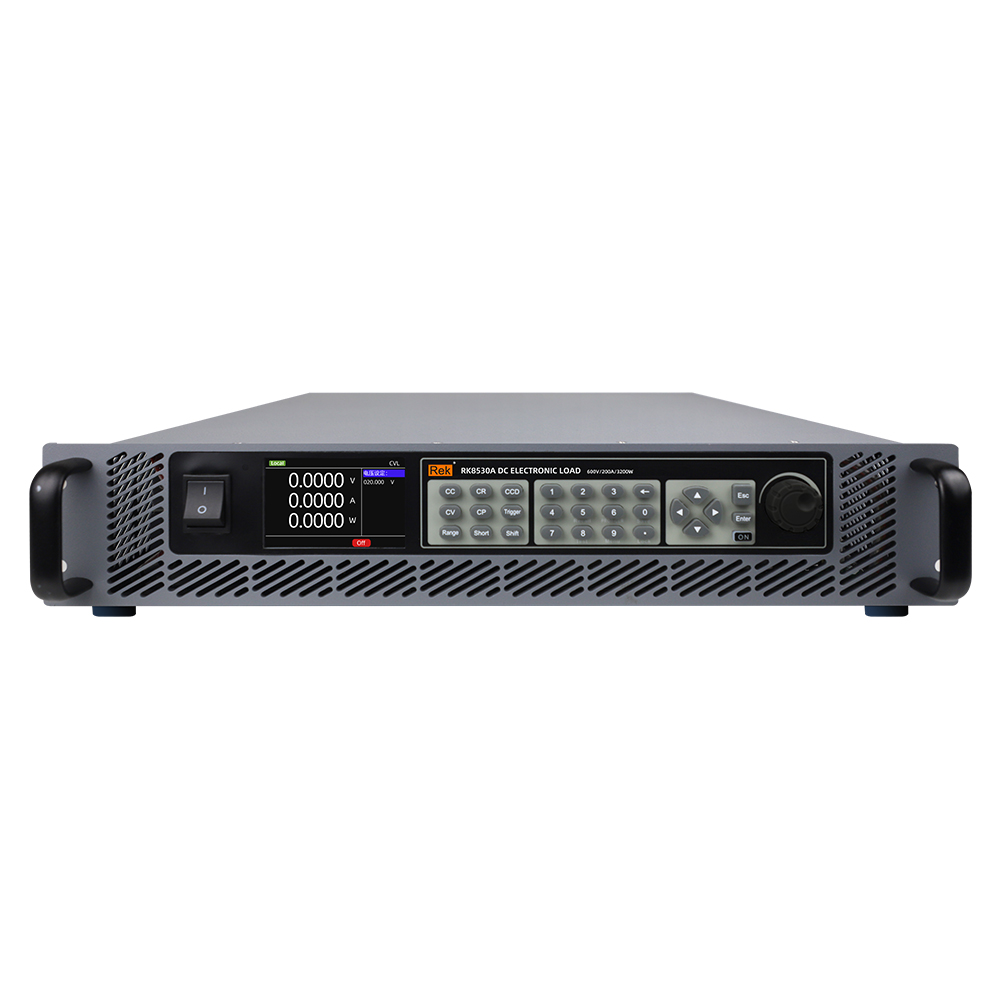

RK8530A/RK8530B/RK8530C/RK8530D/RK8531A/RK8531B/RK8531C/RK8531D/RK8532A/RK8532B/RK8532C/RK8532D系列直流电子负载
RK8530A:负载电压600V/负载电流200A/负载功率3200W
RK8530B:负载电压600V/负载电流150A/负载功率2400W
RK8530C:负载电压600V/负载电流100A/负载功率1600W
RK8530D:负载电压600V/负载电流50A/负载功率800W
RK8531A:负载电压150V/负载电流300A/负载功率3200W
RK8531B:负载电压150V/负载电流240A/负载功率2400W
RK8531C:负载电压150V/负载电流240A/负载功率1600W
RK8531D:负载电压150V/负载电流150A/负载功率800W
RK8532A:负载电压1200V/负载电流80A/负载功率3200W
RK8532B:负载电压1200V/负载电流60A/负载功率2400W
RK8532C:负载电压1200V/负载电流40A/负载功率1600W
RK8532D:负载电压1200V/负载电流20A/负载功率800W
产品介绍
RK8530系列参数
RK8531系列参数
RK8532系列参数
操作视频
产品附件
产品尺寸图片
上位机软件

产品介绍

RK8530系列直流电子负载,是美瑞克电子研发设计、制造的一款高性能、高功率密度电子负载。精度高、响应快。丰富多样的测试功能,支持动态扫频、级联并机功能,应用范围极广。 体积小,却具备强大的带载能力。
该系列产品具备RS232/RS485/USB/LAN 等多种通讯接口,支持 SCPI、Modbus通讯协议,可满足用户的自主编程开发需求。作为美瑞克的重点产品,其外观新颖、生产工艺科学严谨,高性能、高精度、高可靠性使其相比同类产品,更具性价比。


应用领域

电子产品生产线

科研机构

汽车电子

航空航天

船舶

太阳能电池

燃料电池等行业


性能特点

1.功率密度高达3.2kW/2U
2.电压范围0-600V
3.电流范围50A/800W,100A/1600W,150A/2400W,200A/3200W
4.高亮度全视角3.5寸大屏幕彩色TFT液晶显示屏,中英文菜单界面
5.500KHz同步采样,10Hz稳定解析度输出
6.定电流、定电压、定功率、定电阻四种基本操作模式
7.可编程电流上升/下降率
8.支持CV/CC源定功率/定电阻,定电阻模式CV/CC源智能侦测与匹配
9.高达50kHz动态带载模式(CCD/CRD/CPD)
10.支持30kHz高速动态变频扫描功能及最大/最小功率点捕捉(Pmax/Pmin)
11.支持负载效应测量(LoadEffect)
12.支持真实LED模拟功能
13.支持过流保护测试(OCP)及过载保护测试(OPP)
14.支持序列文件测试(SEQ),内建波形发生器,可模拟各种带载波形,支持20
个文件,每个文件50步,支持文件链接
15.支持自动文件测试(AUTO),支持多步测试及所有基础模式,支持20个文件,
每个文件50步,支持自启动测试
16.支持直流电源/电池内阻测量及放电量测试(DC_R/DISC)
17.支持短路(Short)模拟功能
18.支持远端补偿功能
19.支持带载电压Von、卸载电压Voff功能
20.支持短路模拟,支持功率瞬时放大
21.具有时间(Timing)测量,电压峰谷Vp+、Vp-测量
22.过载OPP、过流OCP、过压OVP、高温OT、反接RV等全方位保护功能
23.支持外部模拟编程输入与电流监视输出,且具备高压隔离能力
24.具备电气隔离的外部触发输入输出
25.支持最多同型号10台负载主从并机,最高支持并机功率32kW,满足单路输
出电源的功率扩展需要
26.支持10台负载的同步带载,满足多路输出电源的测试需要
27.无级伺服、智能风扇系统
28.标配电气隔离的RS232、RS485、LAN、USB(串口)通讯接口
29.支持标准SCPI协议和标准Modbus-RTU协议




型号

RK8530A

RK8530B

RK8530C

RK8530D

额定参数

负载电压

600V

600V

600V

600V

负载电流

200A

150A

100A

50A

负载功率

3200W

2400W

1600W

800W

最低操作电压

6.5V

CV模式

量程

120V

600V

120V

600V

120V

600V

120V

600V

分辨率

2mV

10mV

2mV

10mV

2mV

10mV

2mV

10mV

精度

0.025%+0.025%F.S.

CC模式

量程

20A

200A

15A

150A

10A

100A

5A

50A

分辨率

0.4mA

4mA

0.3mA

3mA

0.2mA

2mA

0.1mA

1mA

精度

0.05%+0.05%F.S.

CR模式

量程

0.112~600Ω

1.12~3000Ω

0.149~800Ω

1.49~4000Ω

0.223~1200Ω

2.23~6000Ω

0.446~2400Ω

4.46~12000Ω

精度

Vin/Rset*(0.2%)+0.2%IF.S.

CP模式

量程

3200W

2400W

1600W

800W

精度

0.2%+0.2% F.S.

动态模式

T1&T2

10us~60s

分辨率

2us

精度

1us+20PPM

上升/下降斜率

0.0001~0.2A/us

0.001~2A/us

0.0001~0.15A/us

0.001~1.5A/us

0.0001~0.1A/us

0.001~1A/us

0.0001~0.05A/us

0.001~0.5A/us

电压回读

量程

120V

600V

120V

600V

120V

600V

120V

600V

分辨率

2mV

10mV

2mV

10mV

2mV

10mV

2mV

10mV

精度

0.025%+0.025%F.S.

电流回读

量程

20A

200A

15A

150A

10A

100A

5A

50A

分辨率

0.4mA

4mA

0.3mA

3mA

0.2mA

2mA

0.1mA

1mA

精度

0.05%+0.05%F.S.

保护

过压(OV)

630V

过流(OC)

220A

165A

110A

55A

过功率(OP)

3360W

2520W

1680W

840W

过温(OT)

95°C

通讯接口

RS232/RS485、LAN、USB通讯接口

重量

20.25KG

18.3KG

16.35KG

14.4KG

随机标配附件

电源线RK00001 、LAN网线、说明书(电子版)、接线铜片护罩、RK00099插拔式端子、上位机软件(官网下载)

选配附件

RK00003 RS232转USB线、RK00006USB转方口连接线、RK00031USB转RS485 母串口线工业级




型号RK8531ARK8531BRK8531CRK8531D
额定参数负载电压150V150V150V150V
负载电流300A240A240A150A
负载功率3200W2400W1600W800W
最低操作电压1.5V
CV模式量程30V150V30V150V30V150V30V150V
分辨率0.5mV2.5mV0.5mV2.5mV0.5mV2.5mV0.5mV2.5mV
精度0.025%+0.025%F.S.
CC模式量程30A300A24A240A24A240A15A150A
分辨率0.6mA6mA0.48mA4.8mA0.48mA4.8mA0.3mA3mA
精度0.05%+0.05%F.S.
CR模式量程0.019~100Ω0.19~500Ω0.023~125Ω0.23~625Ω0.023~125Ω0.23~625Ω0.037~200Ω0.37~1000Ω
精度Vin/Rset*(0.2%)+0.2%IF.S.
CP模式量程3200W2400W1600W800W
精度0.2%+0.2% F.S.
动态模式T1& T210us~60s
分辨率2us
精度1us+20PPM
上升/下降斜率0.001~0.28A/us0.01~2.8A/us0.001~0.21A/us0.001~2.1A/us0.001~0.21A/us0.001~2.1A/us0.001~0.14A/us0.01~1.4A/us
电压回读量程30V150V30V150V30V150V30V150V
分辨率0.5mV2.5mV0.5mV2.5mV0.5mV2.5mV0.5mV2.5mV
精度0.025%+0.025%F.S.
电流回读量程30A300A24A240A24A240A15A150A
分辨率0.6mA6mA0.48mA4.8mA0.48mA4.8mA0.3mA3mA
精度0.05%+0.05%F.S.
保护过压(OV)160V
过流(OC)315A252A252A158A
过功率(OP)3360W2520W1680W840W
过温(OT)95°C
通讯接口USB、RS232、LAN、RS485
屏幕尺寸3.5寸
重量(KG)20.2518.316.3514.4
随机标配附件电源线RK00001 、LAN网线、说明书(电子版)、接线铜片护罩、RK00099插拔式端子、上位机软件(官网下载)
选配附件RK00003 RS232转USB线、RK00006USB转方口连接线、RK00031USB转RS485 母串口线工业级

型号

RK8532A

RK8532B

RK8532C

RK8532D

额定参数

负载电压

1200V

1200V

1200V

1200V

负载电流

80A

60A

40A

20A

负载功率

3200W

2400W

1600W

800W

最低操作电压

20V

CV模式

量程

240V

1200V

240V

1200V

240V

1200V

240V

1200V

分辨率

4mV

20mV

4mV

20mV

4mV

20mV

4mV

20mV

精度

0.025%+0.025%F.S.

CC模式

量程

8A

80A

6A

60A

4A

40A

2A

20A

分辨率

0.2mA

2mA

0.15mA

1.5mA

0.1mA

1mA

0.05mA

0.5mA

精度

0.05%+0.05%F.S.

CR模式

量程

0.5583000Ω

5.5815000Ω

0.7434000Ω

7.4320000Ω

1.1156000Ω

11.1530000Ω

2.2312000Ω

22.360000Ω

精度

Vin/Rset*(0.2%)+0.2%IF.S.

CP模式

量程

3200W

2400W

1600W

800W

精度

0.2%+0.2% F.S.

动态模式

T1T2

10us60s

分辨率

2us

精度

1us+20PPM

上升/下降斜率

0.00010.2A/us

0.0012A/us

0.00010.15A/us

0.0011.5A/us

0.00010.1A/us

0.0011A/us

0.00010.05A/us

0.0010.5A/us

电压回读

量程

240V

1200V

240V

1200V

240V

1200V

240V

1200V

分辨率

2mV

10mV

2mV

10mV

2mV

10mV

2mV

10mV

精度

0.025%+0.025%F.S.

电流回读

量程

8A

80A

6A

60A

4A

40A

2A

20A

分辨率

0.2mA

2mA

0.15mA

1.5mA

0.1mA

1mA

0.05mA

0.5mA

精度

0.05%+0.05%F.S.

保护

过压(OV)

1260V

过流(OC)

88A

66A

44A

22A

过功率(OP)

3360W

2520W

1680W

840W

过温(OT)

95°C

通讯接口

RS232/RS485LANUSB通讯接口

通信协议

SCPIMODBUS

重量

20.25KG

18.3KG

16.35KG

14.4KG

随机标配附件

电源线RK00001 LAN网线、说明书(电子版)、接线铜片护罩、RK00099插拔式端子、上位机软件(官网下载)

选配附件

RK00003RS232USB线、RK00006USB转方口连接线、RK00031USBRS485母串口线工业级


型号 图片 类型 概述

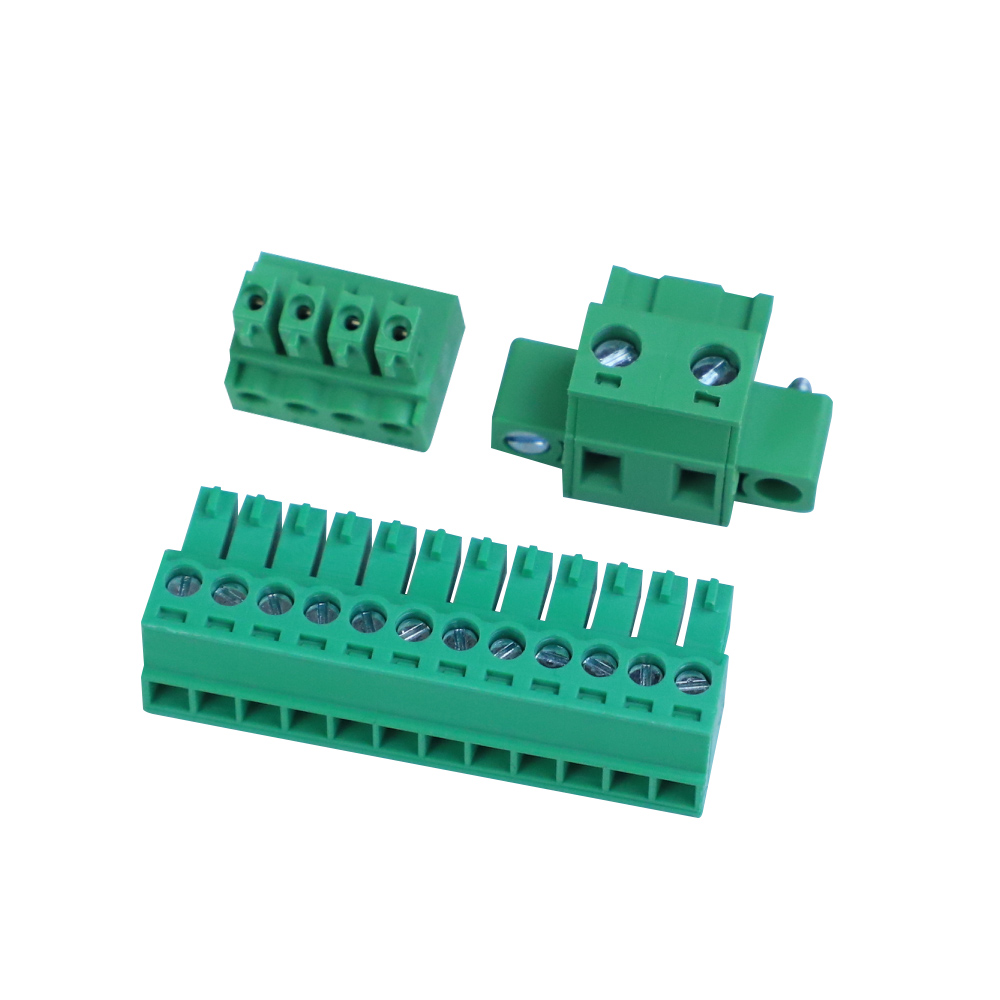

RK00099拔插式绿端子头组件
香港六宝典免费资料大全
标配
仪器标配拔插式绿端子头组件,可单独购买。
RK00001电源线 香港六宝典免费资料大全 标配 仪器标配国标电源线,可单独购买。

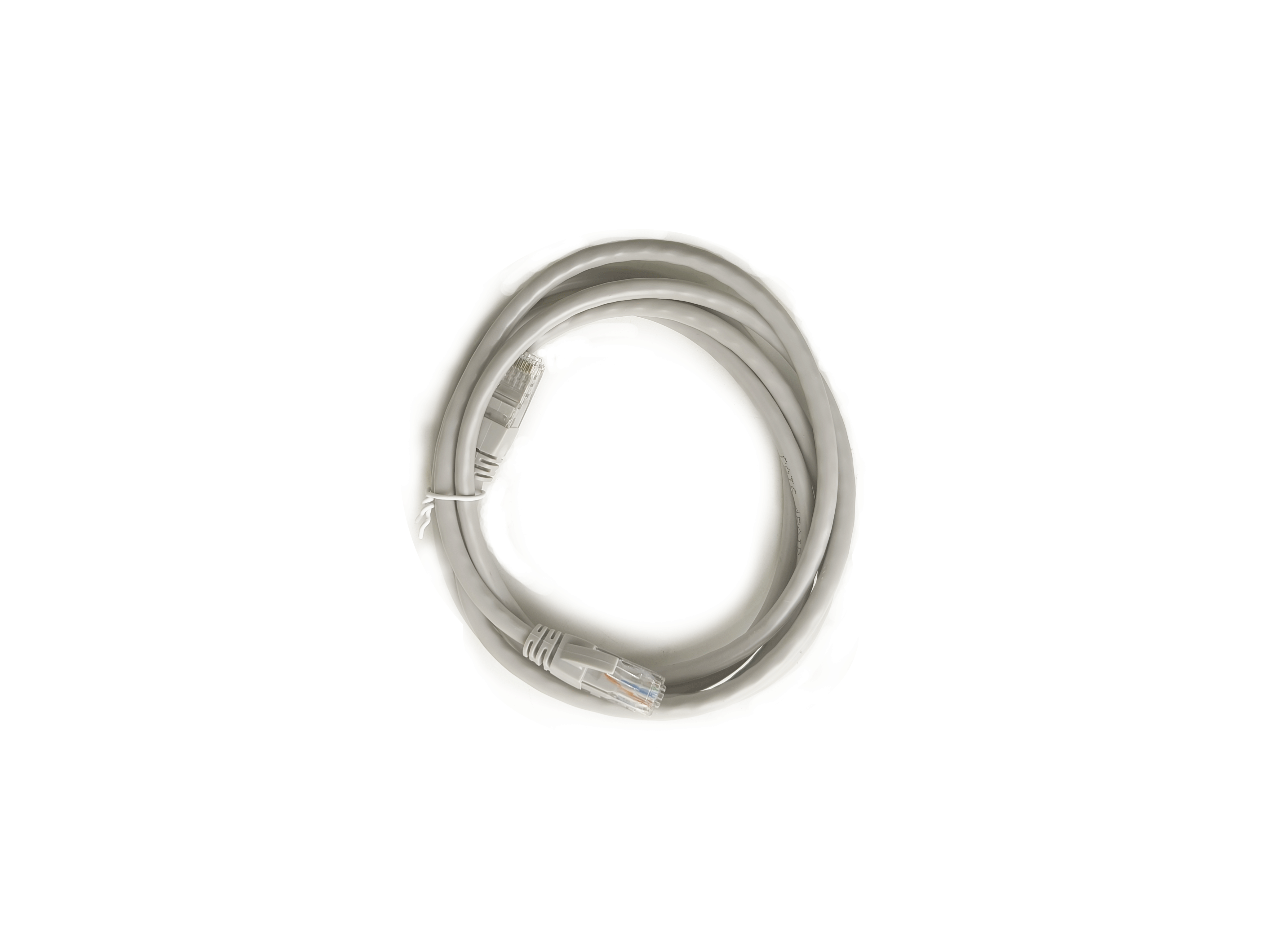

LAN网线 香港六宝典免费资料大全
标配 仪器标配LAN网线,可单独购买。

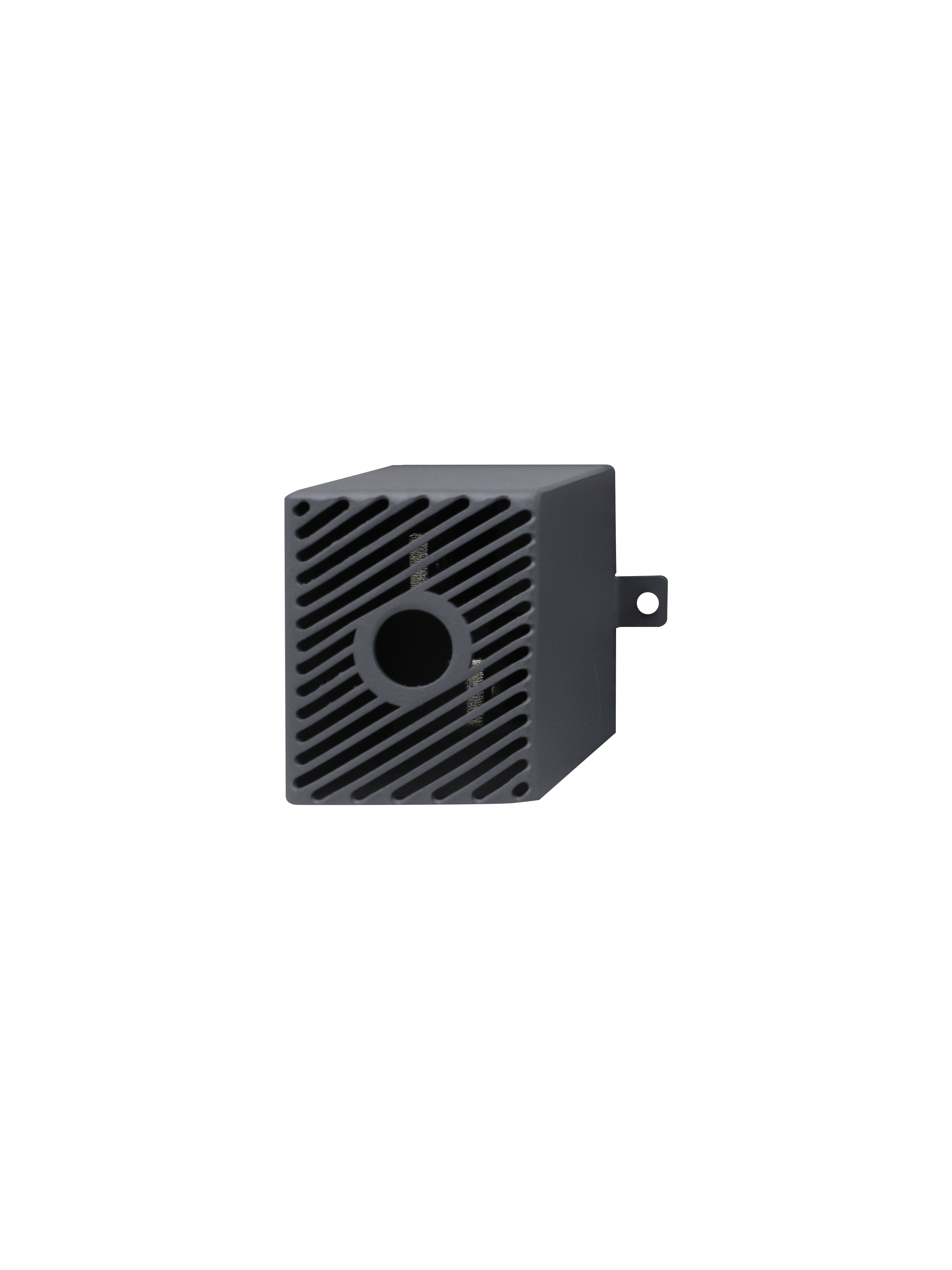

接线铜片护罩 香港六宝典免费资料大全
标配 仪器标配接线铜片护罩,可单独购买。
说明书 官网产品页下载 标配 仪器标配产品使用说明书。
上位机软件官网产品页下载
标配
仪器标配上位机软件,官网产品页下载
合格证保修卡 香港六宝典免费资料大全 标配 仪器标配保修卡。

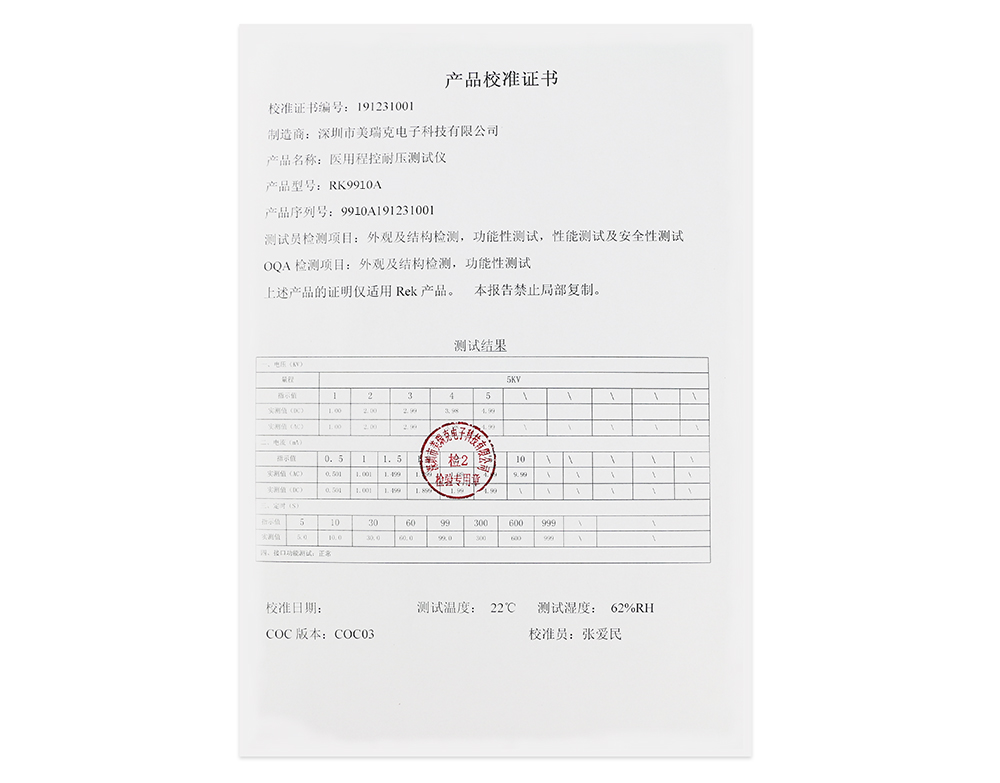

产品校验证明 香港六宝典免费资料大全
标配 仪器标配产品校验证明

香港六宝典免费资料大全

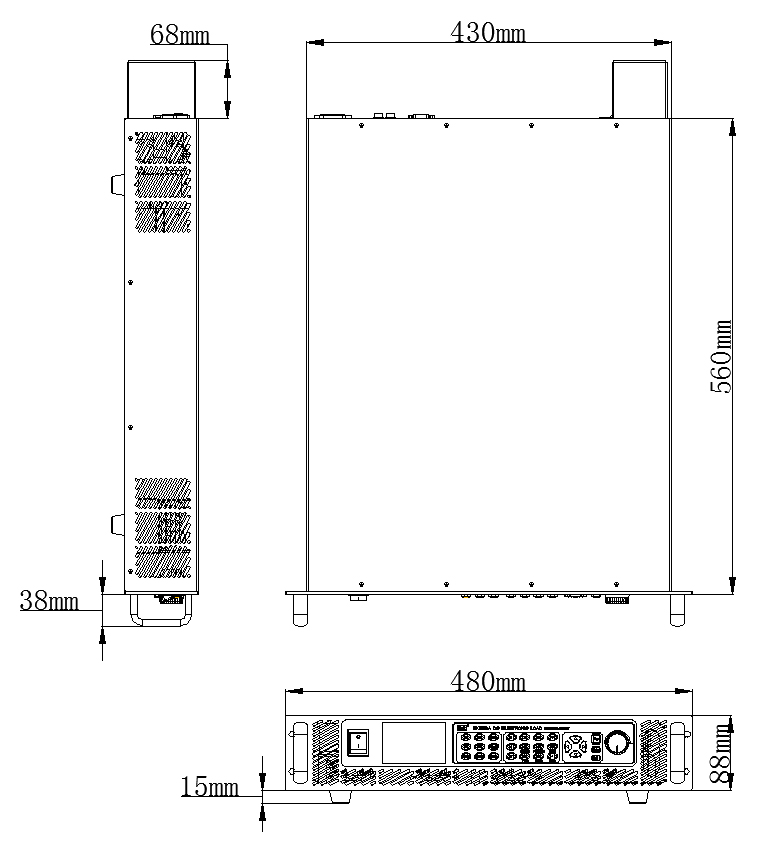

RK8530A/RK8530B/RK8530C/RK8530D/RK8531A/RK8531B/RK8531C/RK8531D/RK8532A/RK8532B/RK8532C/RK8532D系列直流电子负载三视尺寸图

香港六宝典免费资料大全香港六宝典免费资料大全香港六宝典免费资料大全香港六宝典免费资料大全香港六宝典免费资料大全



RK8530系列直流电子负载上位机软件:https://drive.weixin.qq.com/s?k=AE4AMQdrACQzCRJNDb

RK8530系列直流电子负载MODBUS:https://drive.weixin.qq.com/s?k=AE4AMQdrACQPMaWVBW
