产品介绍

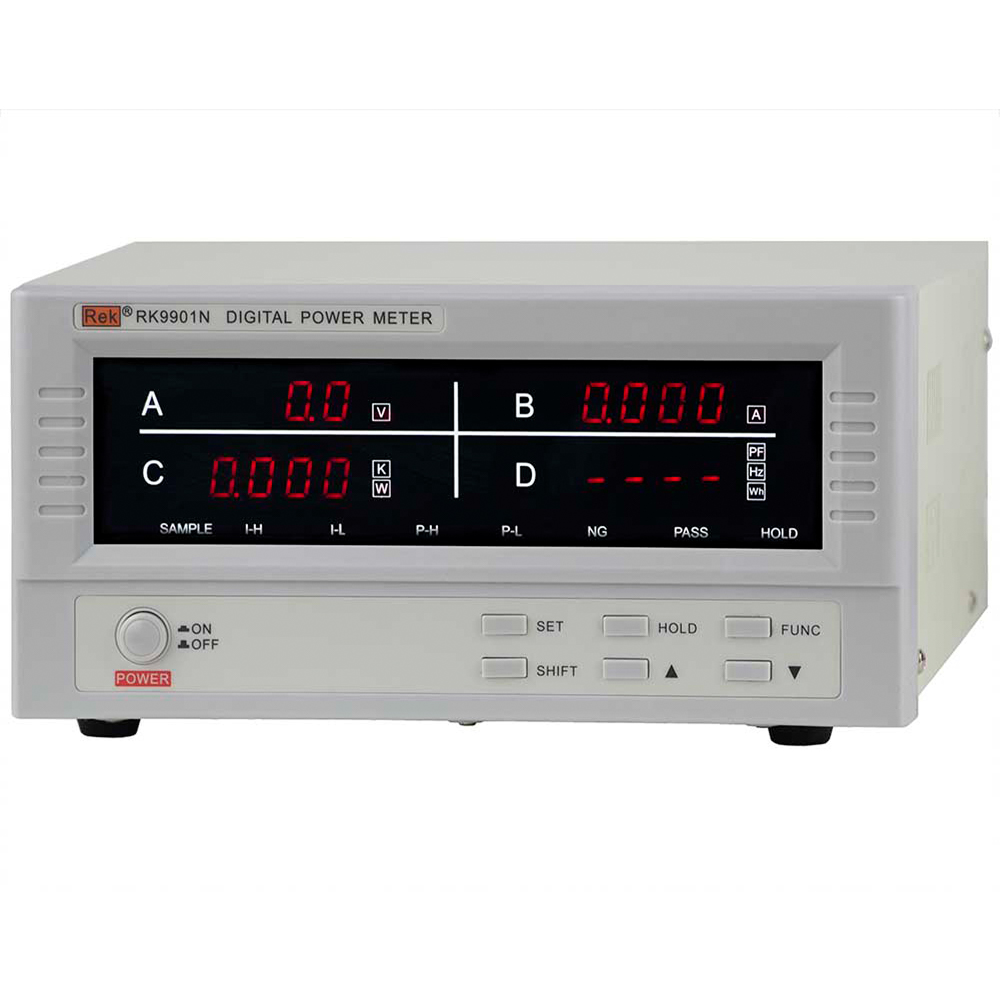

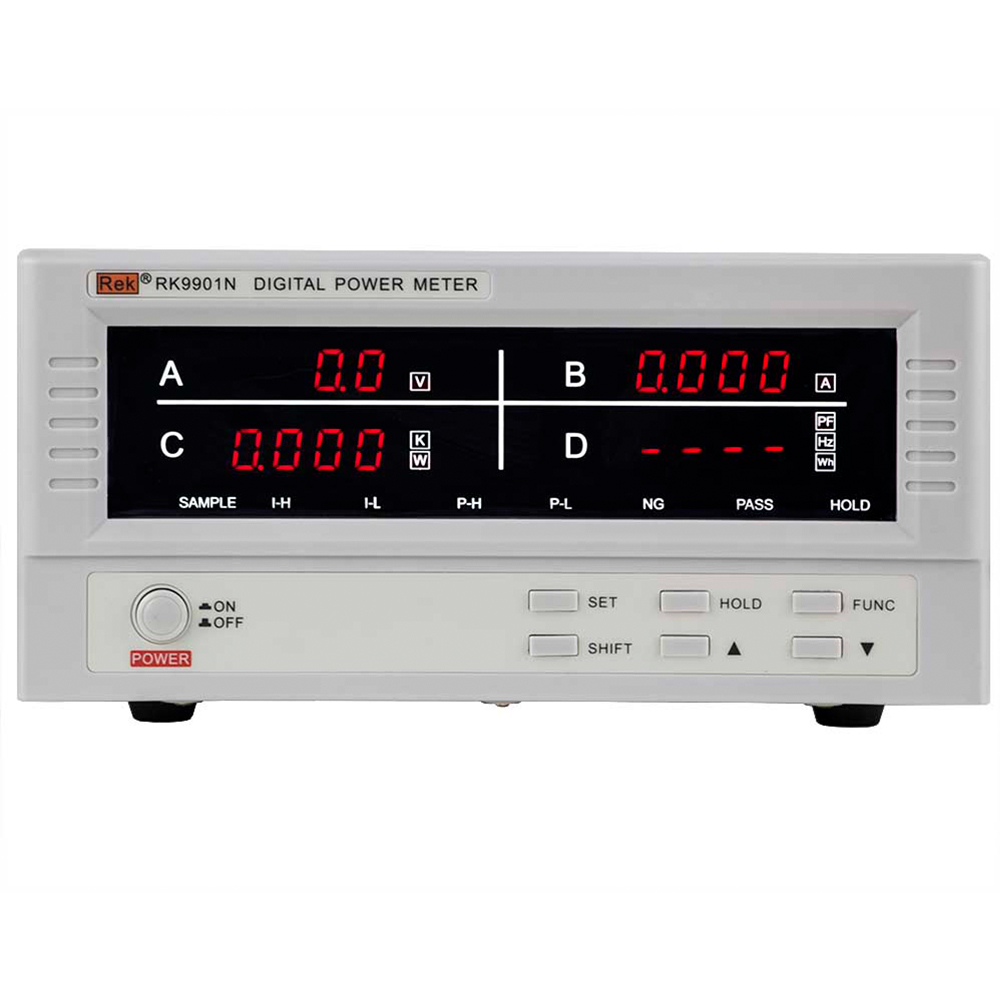

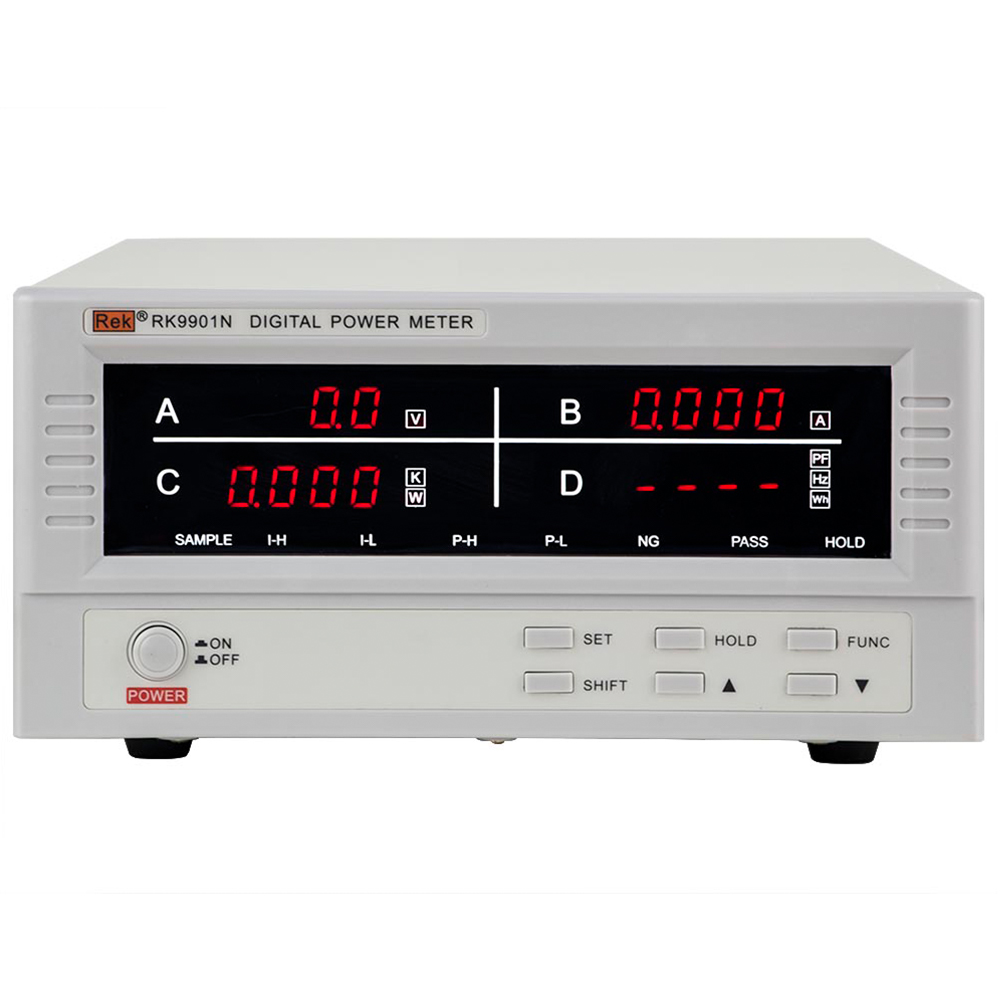

RK9800N智能电量测量仪（数字功率计），可以同时测量单相用电设备的电压、电流、功率、功率因数、频率、电能等参数，测量内容丰富，具有量程范围宽，预置报警、锁存和通讯等功能。
RK9800N系列具有全部的测量、显示功能，并且，在原RF9800的基础上，增加了数据保持功能，以及频率和（能量）这两项参数的显示功能。RK9901N是在RK9800N的基础上增加了电流和功率的超限报警功能。RK9940N和RK9980N是在RK9901N的基础向上开展了电流量程（最大分别为40A和80A），可以测量电流和功率更大的产品。
针对以上各款产品在小电流精度测量方面的不足（电流分辨率为1mA），在RK9901N的基础上，RK9813N增加了小电流量程（电流分辨率为10mA），可以用于电流和功率较小的产品测试
本系列产品增加通讯选件后，可通过RS232接口与上位机通信，通过上位机，可远距离观测数据和设置参数。
应用领域
电机：旋转电机
家用电器：电视机、电冰箱、空调、洗衣机、电热毯、充电器
电动工具：电钻、手枪钻、气割机、打磨机、研磨机、电焊机等
照明电器：道路灯、舞台灯、手提灯等各种灯具
电源：开关电源、交流电源、直流稳压电源、变频电源、通信电源、功率元器件等
变压器：电源变压器、音频电压器、脉冲变压器、开关电源变压器等
性能特点
1、可以调整超限报警的时间
2、增加大电流型和小电流型两款产品
3、电流超限和功率超限调整过程更直观，操作更方便
4、增加功（能量）显示功能
5、电流和功率的超上限和超下线报警功能可分别设置是否启用
6、全系列可选配通讯功能
型号 | RK9800N | RK9901N | RK9940N | RK9980N | RK9813N | |
显示 | 四窗口显示V、A、W、PF、Hz、KW/h | |||||
输入电压 | 0～600V | |||||
输入电流 | 0～4A | 0～8A | 0～16A | 0～0.1A | ||
3.5～20A | 7～40A | 15～80A | 0.08～4A | |||
|
|
| 3.5～20A | |||
功率（P） | 12KW | 24KW | 48KW | 12KW | ||
功率因数（PF） | -1.000～+1.000 | |||||
测试频率 | 45Hz － 65Hz（指测试仪可检测的频率） | |||||
电能量累计范围 | 0～1000KW/h | |||||
显示分辨率 | 电压 | 0.1V | ||||
电流 | 1mA(电流小于10A) | 10uA(电流小于100mA) | ||||
报警功能 | 无 | 电流和功率超上、下限报警（超限时间可调） | ||||
通讯功能 | RS232（DB9）接口 (选配) | |||||
测量速度 | 2次 / 秒 | |||||
基本精度 | ±（0.4%（读数）+ 0.1%（量程）+ 1个数字） | |||||
锁定功能 | 数据波动时使用，方便读数 | |||||
工作电源 | ≤AC 220V ±20%，50/60Hz | |||||
消耗功率 | <8W（220V，50Hz） | |||||
外型尺寸(DxWxH) | 275*242*128mm | 274*242*120mm | 274*242*120mm | 274*242*120mm | ||
重量 | 2.8kg | 2.8kg | 2.8kg | 3.1kg | 3.1kg | |
标配 | 上位机软件（官网下载）、电源线 | |||||
选配 | RK00070串口选件LAN网口 | |||||
型号 | 图片 | 类型 | 概述 |
RK00001 |

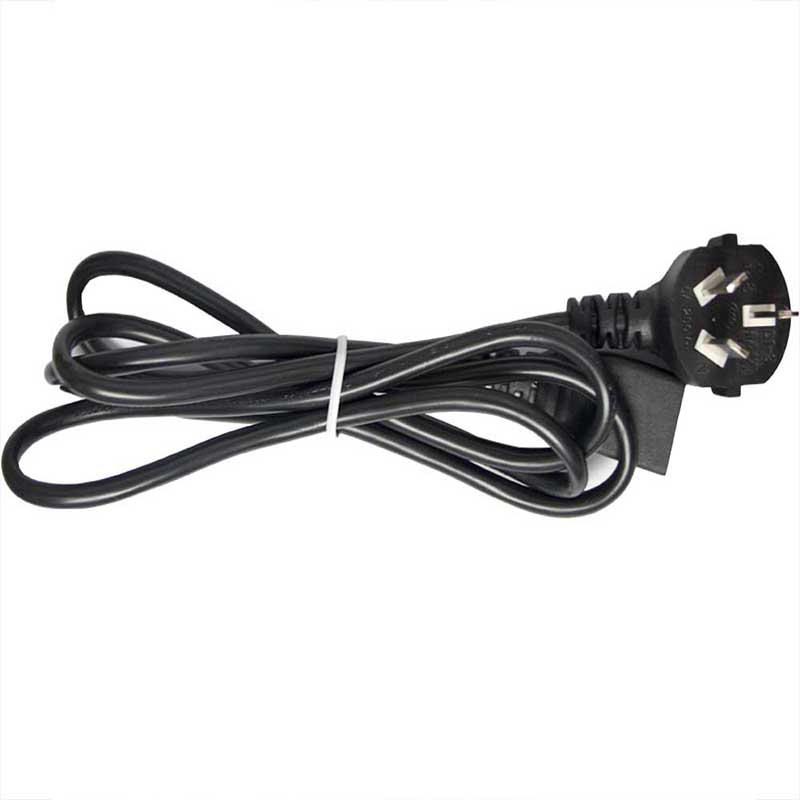

| 标配 | 仪器标配国标电源线，可单独购买。 |
说明书 | 官网产品页下载 | 标配 | 仪器标配产品使用说明书。 |
合格证保修卡 |
| 标配 | 仪器标配保修卡。 |

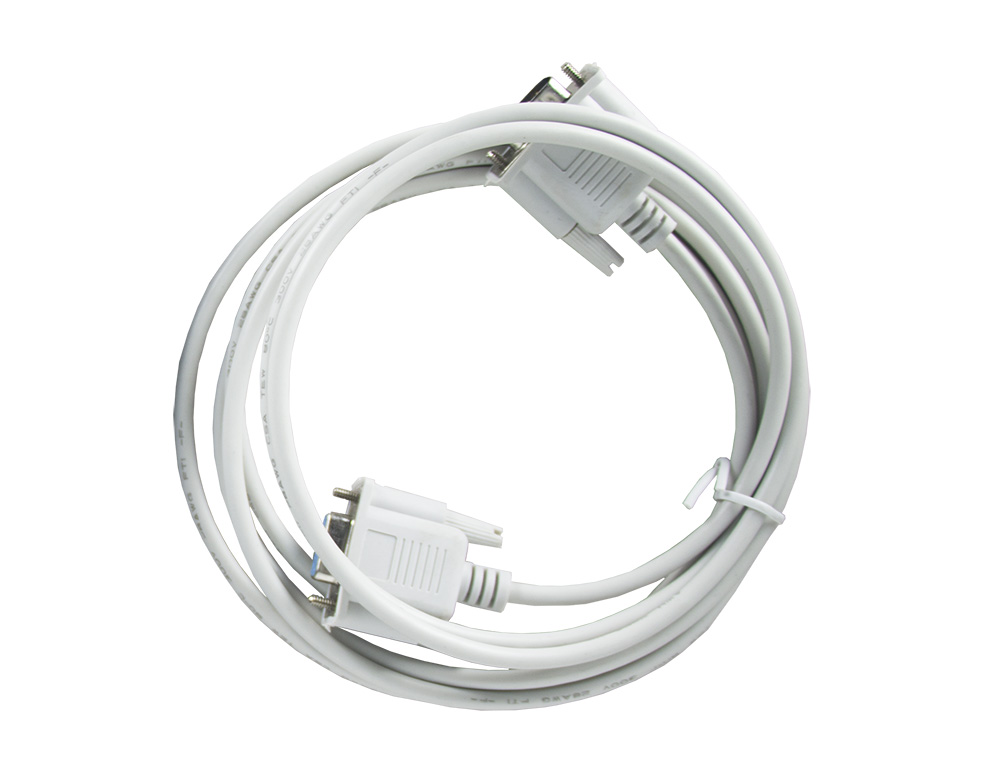

RK20K | 选配 | 仪器选配数据连接线。 | |
RK98001 |
| 选配 | 仪器选配通讯软件 |
RK26980 | 选配 |
RK9800N/RK9901N/RK9940N/RK9980N/RK9813N智能电量测量仪上位机软件：https://drive.weixin.qq.com/s?k=AE4AMQdrACQFbHJqfx
