  • 今天为大家带来的是关于RK8510直流电子负载对电池的定电压、定电流、和电池容量测试方法。

    这是一块锂电池,主要应用于充电宝、手机、平板上,电池出场前需要对产品进行安全测试,测试产品是否合格,会对电池进行定电压、定电流、和电池容量测试。


    香港六宝典免费资料大全

    测试这些项目可以使用美瑞克生产的RK8510RK8510最大电压150V、最大电流40A、最大功率可达400W,支持RS232RS485通讯,MODBUS/SCPI协议。

    香港六宝典免费资料大全

    RK8510/RK8510A系列直流电子负载产品链接:/product/html/?289.html

    测试方法:

    首先通过测试线把电池正负两个线接到仪器上(正极接正极,负极接负极,切勿接反导致电池短路),

    香港六宝典免费资料大全

    接线完成打开仪器,点击Mode按键,进入产品的模式选择界面,RK8510拥有定电流、定电压、定电阻模式,通过方向按键选择对应模式,首先我们选择定电流模式点击OK按键进入定电流界面,点击OK按键在设置栏调整电流值,调整好电流后按ON进行测试。按相同方法可以测试定电压、定功率功能。

    香港六宝典免费资料大全香港六宝典免费资料大全

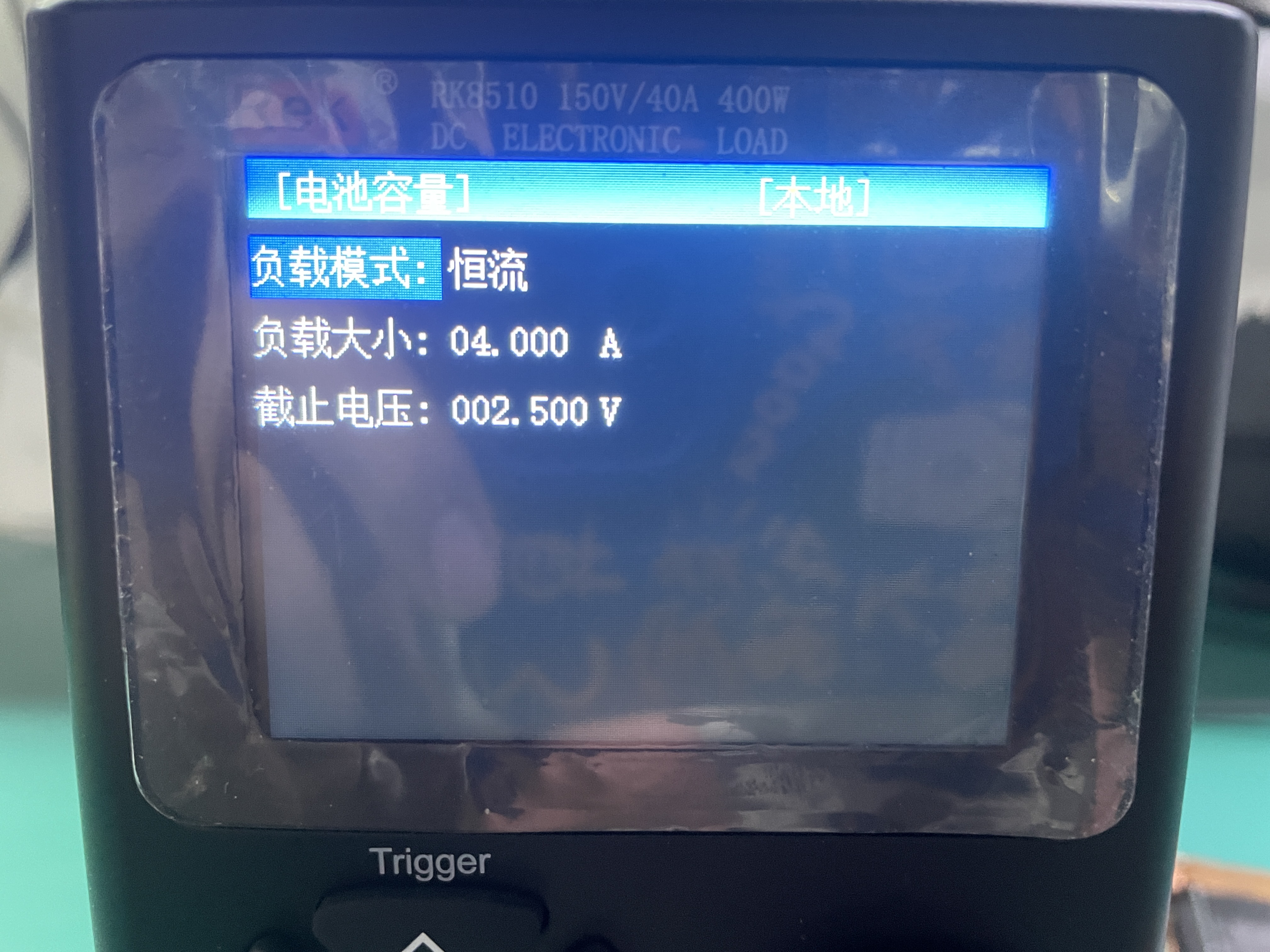

    测试电池容量,选择07电池容量,进入参数界面,调整负载模式、负载大小、截止电压参数(截止参数要小于产品上限)。点击ON按键进入测试界面,再次点击ON即可测试。

    香港六宝典免费资料大全

    查看更多
    发布时间:2023-12-07

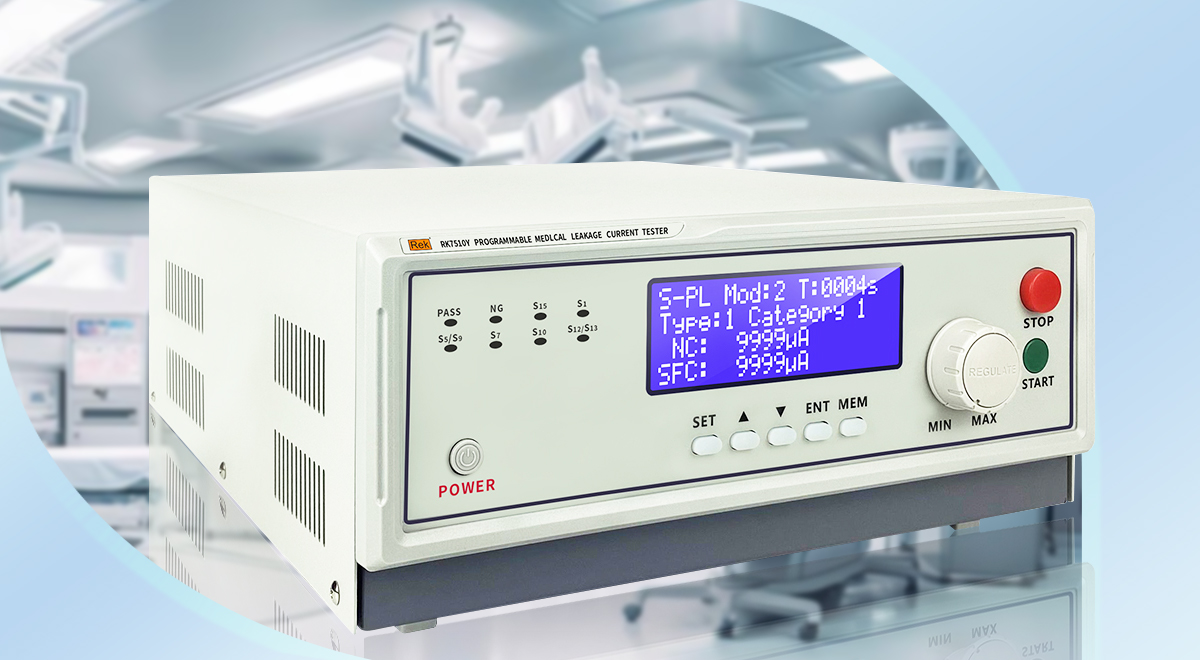

  • 医用电气设备安规综合测试方案
    医用 电气设备作为 电气行业上 的特殊产 品,需要进行相关的 电气安全检测,一般涉 及 的医用 电气设备有影像(X光机、CT扫描、磁共振、B超) ,医疗分析仪、以及激 光治疗机 、麻醉机 、呼吸机 、体外循环等相关医疗器械 ,医疗器械产品研发 、生产过程中均需要针对性的做电气安全检测以及其它相关的检测。
    GB9706. 1-2020医用 电气设备
    GB9706. 1-2007/IEC6060 1- 1- 1988医疗 电气设备
    UL260 1-2002医疗 电气设备
    UL544- 1988牙科医用设备

    香港六宝典免费资料大全

    医疗器械安规测试方案

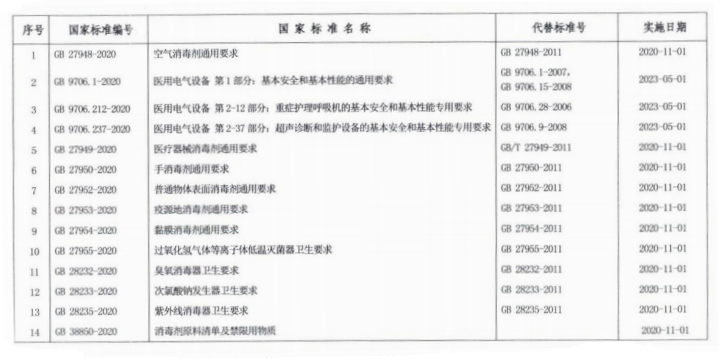

    一、医疗器械安规测试标准要求
    国 际 中 的相关规定GB9706. 1 (IEC6060 1- 1) 《医 用 电气设备第1部分:安全通用要求》 和GB4793. 1 (IEC6060 1- 1)《测量、控制和实验室用 电气设备 的安全要求 第1部分:通用  要求》
    二、标准解读
    1 、GB9706. 1 (IEC6060 1- 1)《医用 电气设备第1部分:安全通用要求》规定:开始施加  不超过一半规定值 的 电压,然后应10S期 间将 电压增加到规定值,应保持此值达1MIN ,之后 应在10S期 间将 电压 降至到规定值一半 以下。具体 电压波形如下:


    香港六宝典免费资料大全

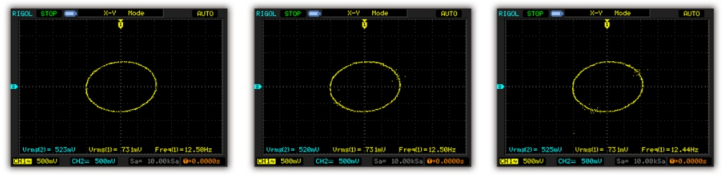

    2 、GB9706. 1 (IEC6060 1- 1)《医用 电气设备第1部分:安全通用要求》规定:试验时不得发 生 闪络或击穿。常规耐压仪只能检测被测设备 的“击穿 ”缺 陷,若被测 电气设备 内部发生 闪络 , “ 闪络 ”时由于漏电流很小,无明显声光现象,给判定造成困难。因此医用耐压义增加了示 波器接 口,通过李沙育 图形观察 闪络现象。

    香港六宝典免费资料大全

                                          正常                                                                                                  轻微拉弧                                                                              严重拉弧

    香港六宝典免费资料大全

    查看更多
    发布时间:2023-11-03

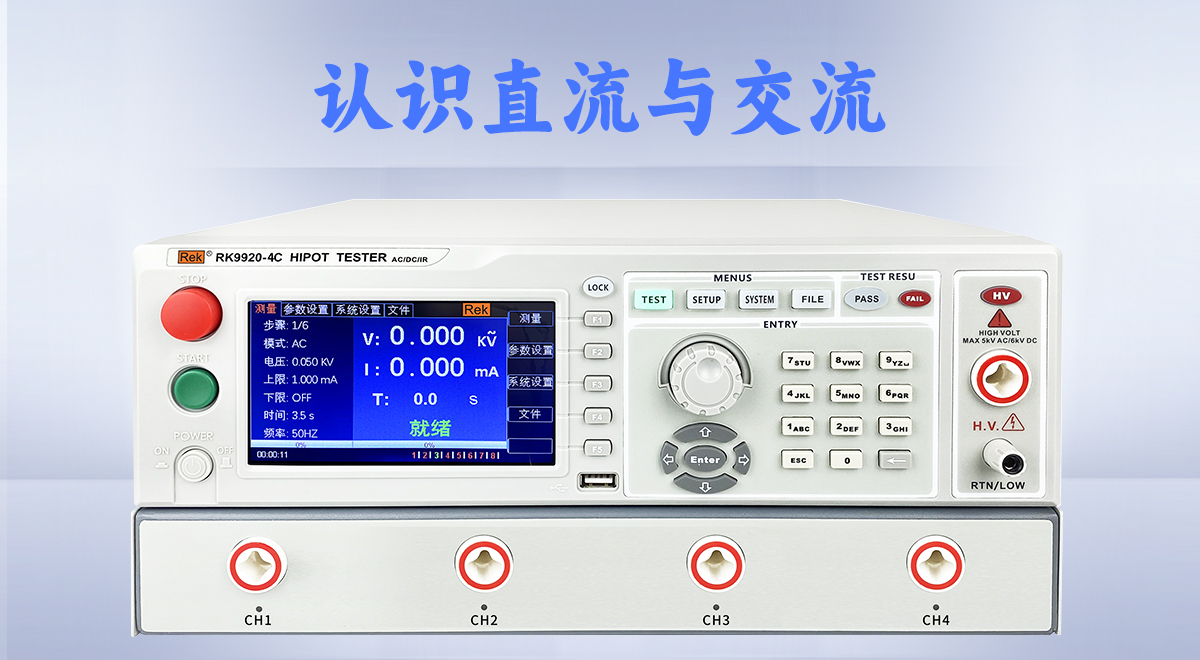

  • 直流的意思是直流电,又称恒流电,恒定电流是直流电的一种,是大小和方向都不变的直流电,而交流是指交流电,是电流方向随时间作周期性变化的电流,在一个周期内的平均电流为零。

    一 、什么是直流

    是指 电压、 电流DC(Direct Current)方向不变。

    香港六宝典免费资料大全

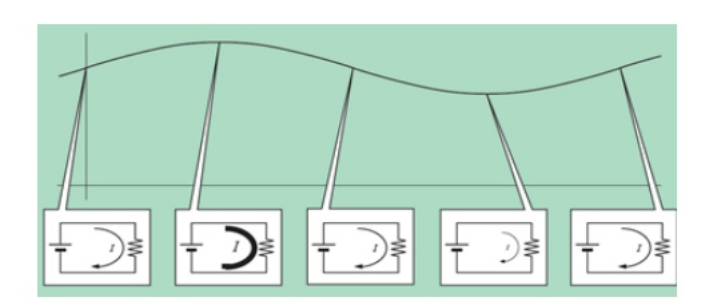

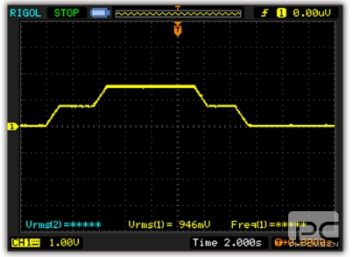

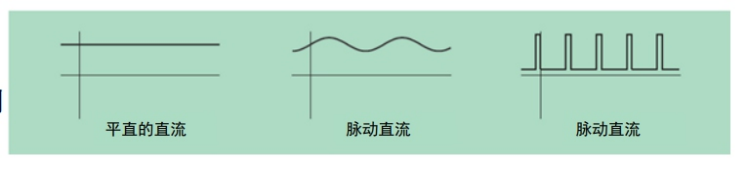

    直流波形的图例。

    香港六宝典免费资料大全

    二 、什么是交流

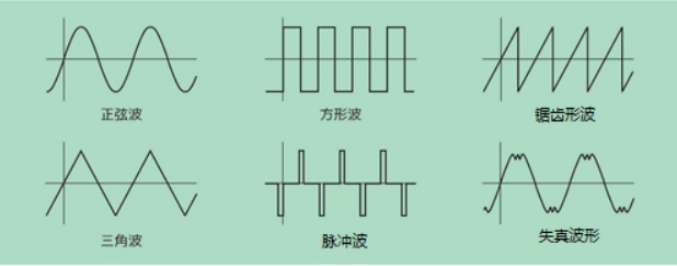

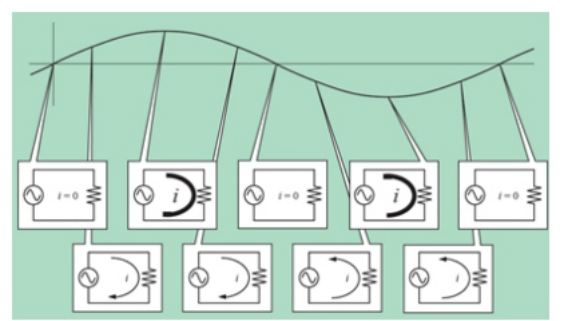

    交流(Alternating Curren t,AC)是指 电压 、 电流在方 向和 大小上都会按照周期发生变化 ,交流 的代表波形是正弦波(s in), 商用电源用的就是正弦交流电。

    香港六宝典免费资料大全

    交流(波形的图例

    香港六宝典免费资料大全

    香港六宝典免费资料大全

    查看更多
    发布时间:2023-10-16
  • 互感器是常见的工业元器件,可以将交流电压和大电流按比例降到可以用仪表直接测量的数值,便于仪表直接测量,同时为继电保护和自动装置提供电源。同时互感器还可用来隔开高电压系统,以保证人身和设备的安全。

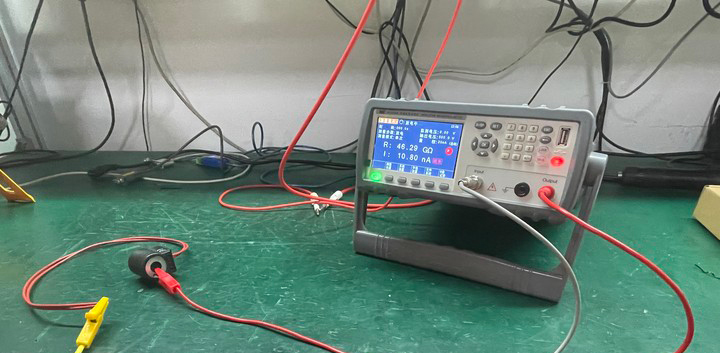

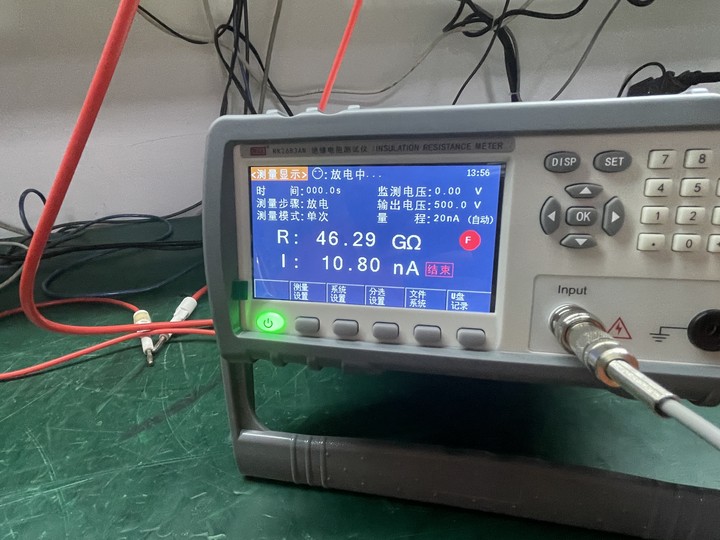

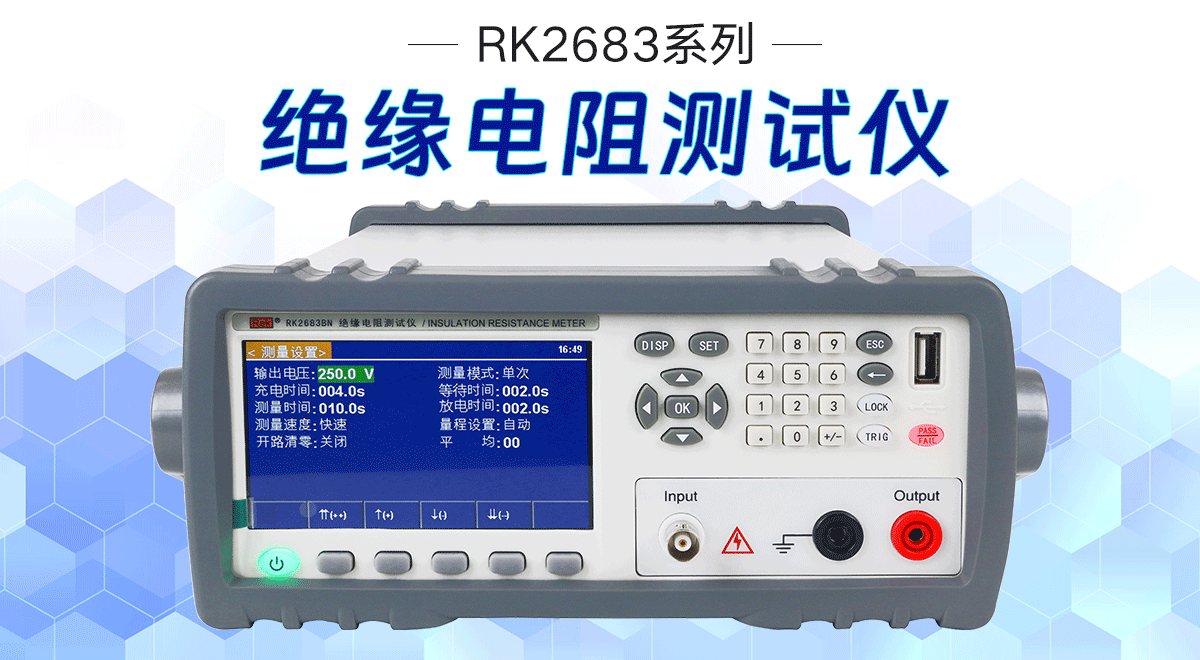

    如何测试互感器的绝缘电阻值?可以使用美瑞克RK2683AN绝缘电阻测试仪。输出电压可设定在0-500V,电阻测试范围在10KΩ-5TΩ。测试时把Input接口端和Output接口端分别接好测试线,把Input接口接到被测物的输入线端,被测品输入线为两条,把两条输入线接在一起后夹在Input接口的测试线上。Output测试线夹在互感器的金属上。接线完成启动仪器,点击左下方(电源开关右边)测量设置按键,进入按键设置界面,把电压调到500V,,测量模式调成单次触发,点击DISP按键让仪器到测试界面中,接着点击TRIG按钮进入测试,测试启动后仪器首先进入充电状态,充电完成后开始测试,测试完成后会自动放电,完成本轮测试。

    香港六宝典免费资料大全

    香港六宝典免费资料大全

    香港六宝典免费资料大全

    产品链接:/product/html/?222.html

    查看更多
    发布时间:2023-09-07
  • 电池盖板—介绍

    一、电池盖板的定义:

    电池盖板是一种新型电池技术,其作用是通过一系列化学反应来产生电能。它具有高效、安全、环保等优点,是替代传统电池的一种新型技术。

    二、电池盖板的工作原理:

    电池盖板的工作原理是通过化学反应来产生电流,使设备工作。其内部元件包括电极、电解质和隔膜等。当电极中的化学物质发生化学反应时,电子从阳极流向阴极,产生电流。

    三、电池盖板的应用领域:

    电池盖板可以广泛应用于移动设备、新能源车辆、无线通讯、太阳能发电等领域。受益于其高效、环保、低成本的特点,电池盖板在未来有着广阔的应用前景。

    四、电池盖板的优点和缺点:

    电池盖板的优点是无污染、高效、长寿命、安全性高、制造成本低等。而其缺点是体积较大、重量较重、充电时间较长。在使用电池盖板时,需要根据实际需求来选择合适的电池盖板。

    五、电池盖板的未来发展趋势:

    随着电子产品的普及,对电池产品的需求越来越大,电池盖板的发展前景也越来越广阔。未来,电池盖板将会更加轻薄、高效、长寿命、环保等。同时,其也将不断拓展应用领域,成为各种设备不可或缺的技术。

    香港六宝典免费资料大全

    应用场景案例

    新能源-电池盖板之耐压测试:

    测试极柱与边缘之间的耐压程度。

    测试参数:AC1500V,30s,漏电流1MA上限

    测试结果:无击穿和闪络现象。

    安全防护:作业员戴绝缘手套,工作台铺设绝缘垫,仪器妥善接地。

    作业员姿质:进行岗前培训,熟练操作仪器,能基本判别及处理仪器故障。

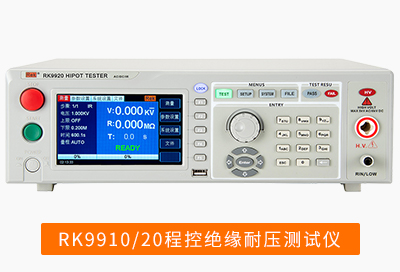

    可选仪器:程控RK9910/20系列,程控并行多通道9910-4U/8U。

    香港六宝典免费资料大全

    香港六宝典免费资料大全

    测试目的
    使被测品极柱和边缘金属形成回路,测试产品的耐压绝缘特性。
    测试过程

    1、将仪器高压输出连接到极柱上。仪器接地端(回路)接到边缘金属。

    香港六宝典免费资料大全

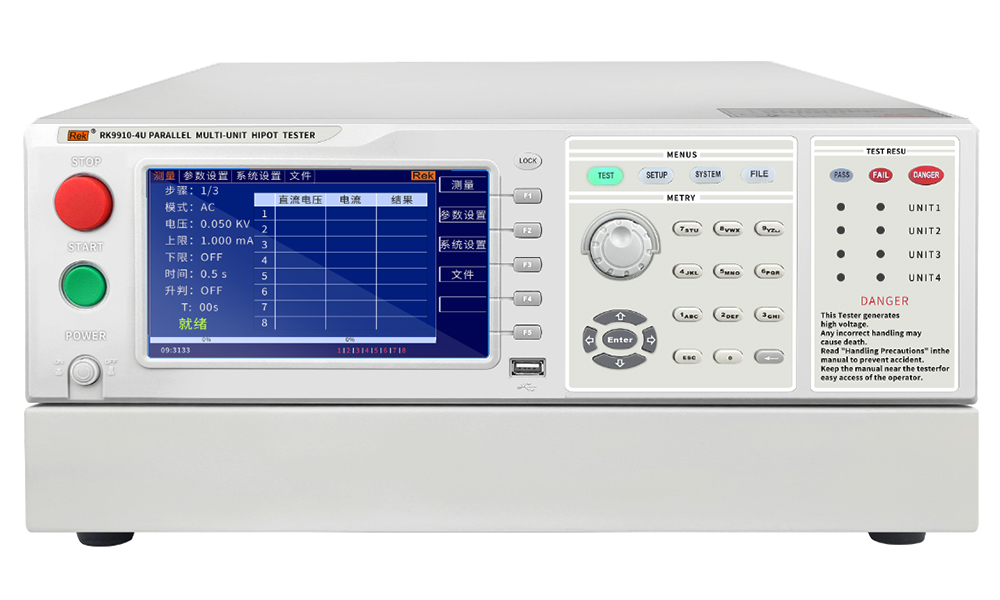

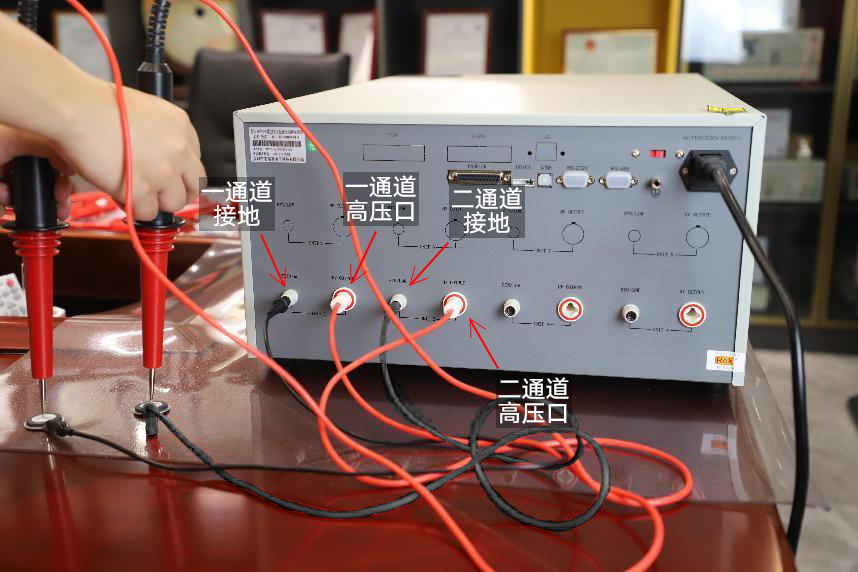

    RK9910-4U接线图

    香港六宝典免费资料大全

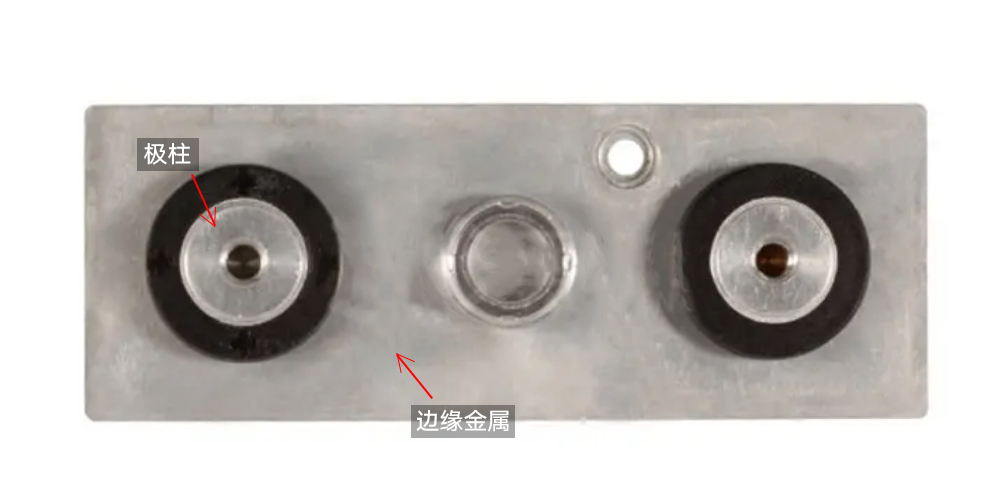

    被测物-电池盖板

    2、设置参数,跟据用户标准设定。

    香港六宝典免费资料大全

    3.测试结果。

    香港六宝典免费资料大全

    注意事项
    测试完成,关闭仪器电源,方可取产品及测试线,避免故障,造成安全事故。
    查看更多
    发布时间:2023-08-21

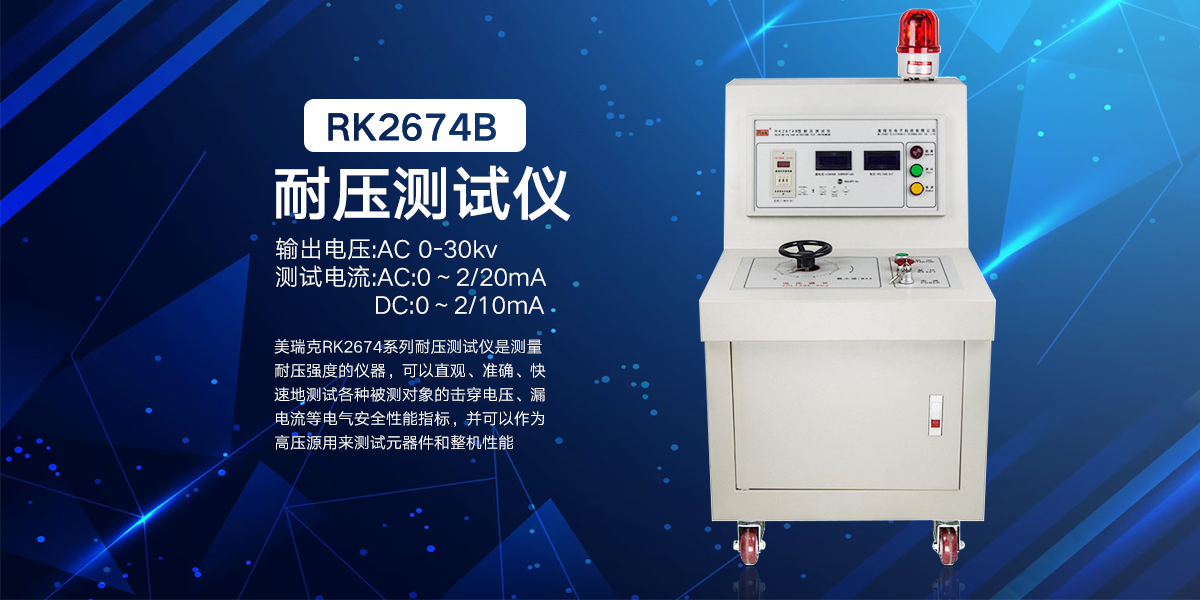

  • 美瑞克RK2674B耐压测试仪线材耐压测试

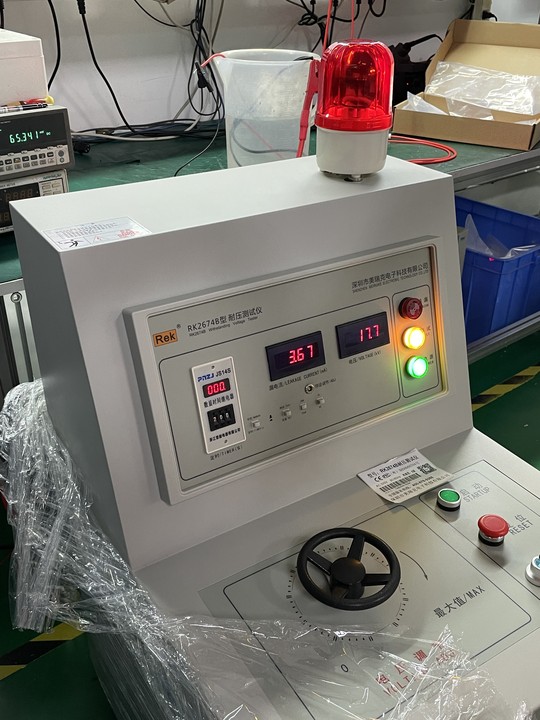

    今天为大家带来的RK2674B是耐压测试仪的耐压测试,RK2674系列耐压测试仪是测量耐压强度的仪器,可以直观、准确、快速地测试各种被测对象的击穿电压、漏电流等电气安全性能指标,并可以作为高压源用来测试元器件和整机性能。

    香港六宝典免费资料大全

    RK2674B耐压测试仪产品链接:/product/html/?215.html

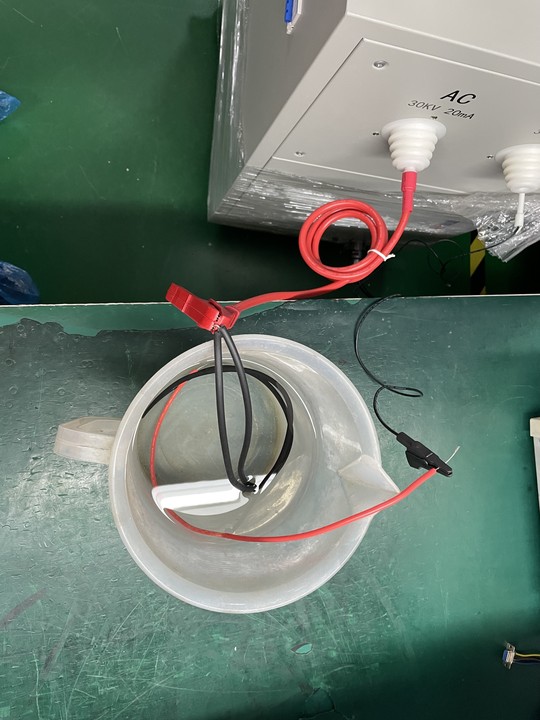

    首先是对被测物处理:拿住线材两端剥去2厘米左右长度绝缘层,将两个线芯拧在一起并接到高压输出端上。拿个塑料盆子装盆清水,把线材放入水中(线芯不要沾到水),把仪器回路端放到清水中。接线完成打开仪器开关,慢慢调节电压,观察电流上升情况。如线材绝缘性能不好,电流会不断上升,最终触发报警产品不合格。

    香港六宝典免费资料大全

    接线图

    香港六宝典免费资料大全

    查看更多
    发布时间:2023-08-15
  • 家用电器-冰箱之耐压测试:
    测试电源部份与接地之间的耐压程度。测试条件:AC1500V,60s。测试结果:无击穿和闪络现象。安全防护:作业员戴绝缘手套,工作台铺设绝缘垫,仪器妥善接地。作业员姿质:进行岗前培训,熟练操作仪器,能基本判别及处理仪器故障。
    可选仪器:RK2670/71/72/74系列,程控RK7100/RK9910/20系列


    香港六宝典免费资料大全香港六宝典免费资料大全香港六宝典免费资料大全
    测试目的
    使仪器供电电源可靠接地状态,测试产品的耐压特性。
    测试过程

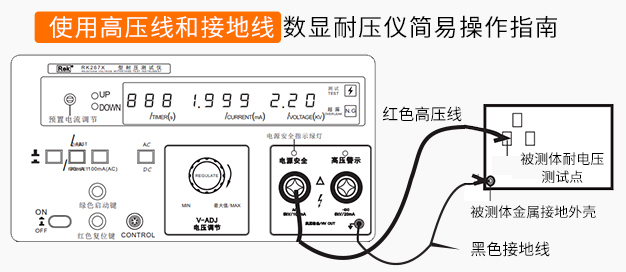

    1、将仪器高压输出连接到冰箱电源输入端(L.N并在一起)网电部份。仪器接地端(回路)接到冰箱地端。香港六宝典免费资料大全

    2、预置报警电流,跟据用户标准设定。设定时间60s。

    3、启动仪器,调节电压显示1.5Kv,读取电流值。测试过程仪器未出现超漏报警,说明耐压通过,如出现报警,则判为产品不合格。

    香港六宝典免费资料大全

    注意事项
    测试完成,一定要关闭仪器电源,方可取产品及测试线,避免故障,造成安全事故。

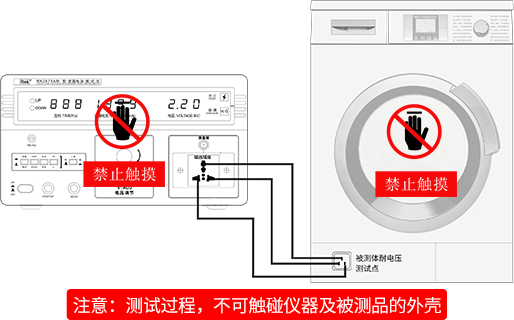

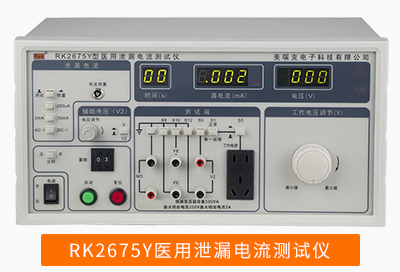

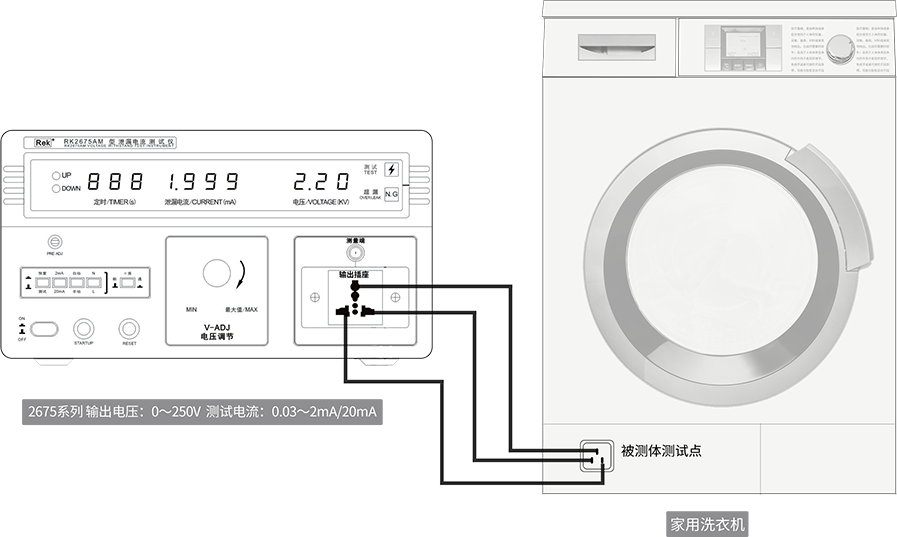

    家用电器-洗衣机之泄漏电流测试

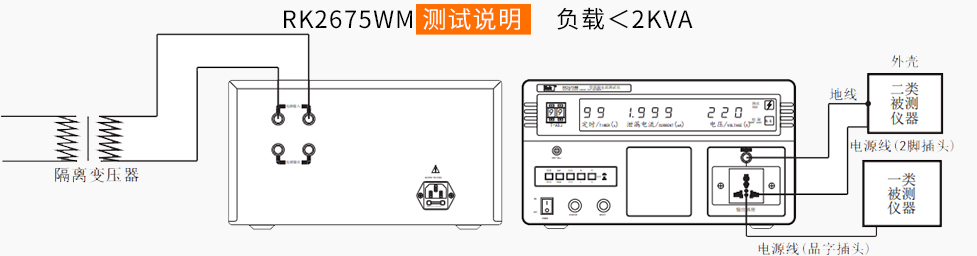

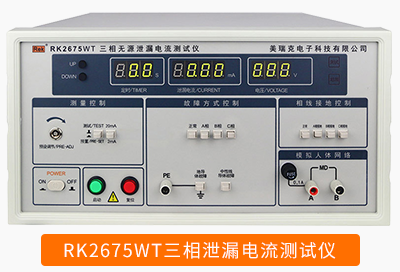

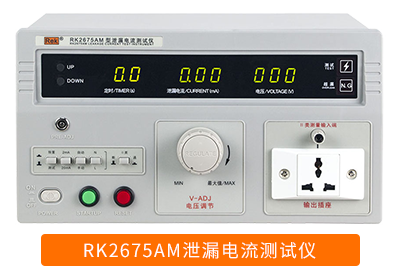

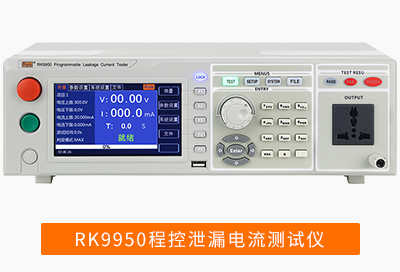

    可选型号:RK2675系列,RK9950系列,依据被测产品的功率大小选择。单相由500VA-5000VA可选,三相为RK2675WT,具备三相单相两种功能。

    香港六宝典免费资料大全香港六宝典免费资料大全香港六宝典免费资料大全


    测试条件:工作电压的1.06倍基础上,测试网电源与保护地之间的泄漏电流值。

    测试目的:被测电器在工作下,外壳裸露的金属部件是否有不安全电流。

    测试结果:读取漏电流值,是否超过安全值,仪器声光报警
    安全注意:测试过程中,仪器及被测品外壳可能带电,严禁用手触摸, 以防造成电击,出现安全事故。

    测试步骤:香港六宝典免费资料大全

    1:仪器接通电源,供电电源可靠接地。
    2:打开仪器电源开关,仪器显示窗点亮。按下测试/预置键,选择电流量程2mA/20mA,调节PRE-ADJ电位器,设定好报警电流。然后弹出预置/测试键到测试状态。
    3:将被测电器产品与仪器连接好,启动仪器,测试灯点亮,调节电压调节旋钮,使电压示值到测试所需,读取泄漏电流值后,复位仪器,将电压调到最小。
    香港六宝典免费资料大全

    接地电阻测试

    测试条件:电流25A,电阻小于100毫欧。测试电源输入端地端与外壳裸露金属部件之间的导通电阻。

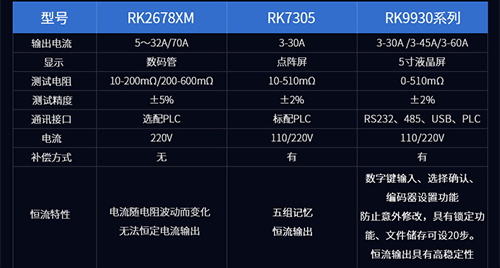

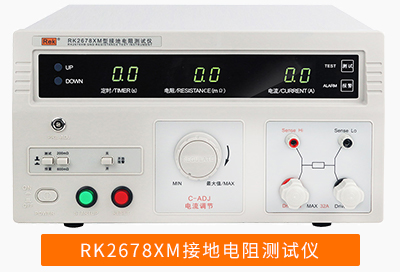

    可选仪器:RK2678XM系列(电流30/32/70安培可选),程控机RK7305系列,RK9930系列(电流30/40/60安培可选),程控系列具备PLC信号输出,RS232,RS485通讯功能。


    香港六宝典免费资料大全

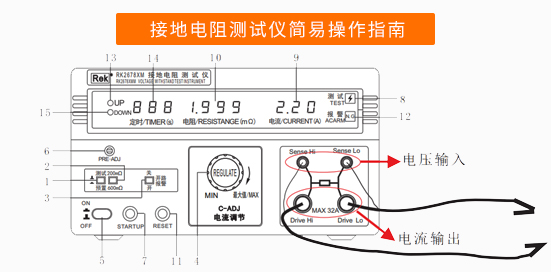

    测试步骤
    1:将仪器供电电源线插好,保证仪器可靠接地。
    2:打开电源,预置好报警电阻上限值。
    3:将测试线按照颜色,粗细(粗线接大柱,细线接小柱)与仪器面板的接线柱连接好。
    4:测试夹分别接到被测设备的大地(电源输入端地线)和外壳的保护地(裸露的金属部件),确保测试点导通,否则调不出测试电流。
    5:启动仪器(点击START启动),仪器测试灯点亮,调节电流(程控系列需先设定)到测试所需值,读取电阻值。

    6:测试不合格,仪器会有蜂鸣报警(声光),程控系列测试结果会有PASS,FAIL指示灯及声光报警。

    香港六宝典免费资料大全





    查看更多
    发布时间:2022-08-23

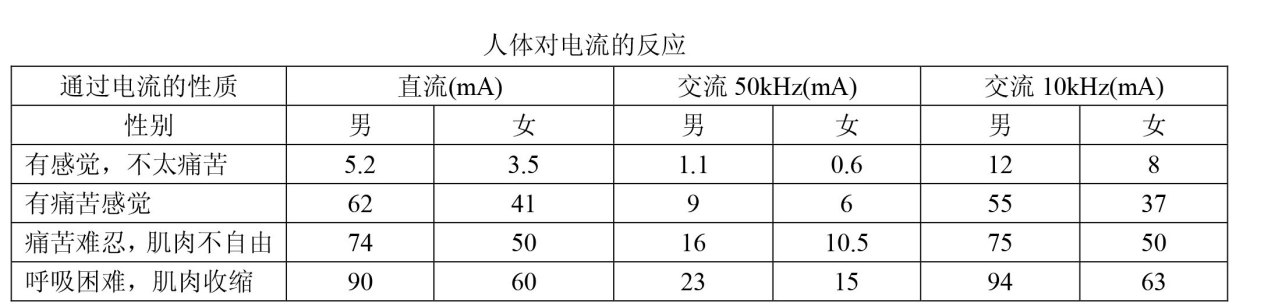

  • 一般人体能感觉到刺激的电流值大约是 1 mA,,当人体通过 5~20mA 时肌肉就产生收缩抽现象,使人不能自离电线多数国家规定允许的触电电流与时间乘积为 30mA*S人体电阻通常在 1500 欧姆~300000 欧姆,典型值为 1000 欧姆~5000 欧姆,推荐值为 1500 欧姆

    香港六宝典免费资料大全

    由以上人体对电流的反应和人体电阻可得出安全电压的值 :我国的安全电压值一般规定 12~50V

    电源 EMI 滤波器的耐压、泄露电流与安全:

    香港六宝典免费资料大全

    耐压与安全
    1、 滤波器中的 Cx 电容若被击穿,相当于 AC 电网短路,至少造成设备停止工作;若 Cy 电容被击穿,
    相当于将 AC 电网的电压加到设备的外壳,直接威胁人身安全,并波及所有以金属外壳为参考地的
    电路或设备安全,往往导致某些电路或设备的烧毁。
    2、 国际上的一些耐压的安全规范如下:
    德国 VDE0565.2 高压测试(AC) P、N 对 E 1.5kV/50Hz 1 分钟
    瑞士 SEV1055 高压测试(AC) P、N 对 E 2*Un+1.5kV/50Hz 1 分钟
    美国 UL1283 高压测试(AC) P、N 对 E 1.0kV/60Hz 1 分钟
    德国 VDE0565.2 高压测试(DC) P 对 N 4.3*Un 1 分钟
    瑞士 SEV1055 高压测试(DC) P 对 N 4.3*Un 1 分钟
    美国 UL1283 高压测试(DC) P 对 N 1.414kV 1 分钟
    说明:
    (1)P-N 耐压测试采用直流电压的原因是 Cx 容量较大,如用交流测试,则耐压测试仪要求的电流容量
    很大,造成体积大,成本高;采用直流便不存在该问题。但要将交流工作电压转换成等效的直流工
    作电压,如对于最大交流工作电压 250V(AC)=250*2*1.414=707V(DC),所以 UL1283 安全规范为
    1414V(DC)=707*2。
    (2)国际著名滤波器专业厂说明书中耐压测试条件:
    Corcom 公司(美国) P、N 对 E:2250V(DC) 一分钟 P 对 N:1450V(DC) 一分钟
    Schaffner 公司(瑞士) P、N 对 E:2000V(DC) 一分钟 P 对 N:不测
    国内滤波器专业厂一般参考德国 VDE 安规或美国 UL 安规
    泄露电流与安全
    任何典型滤波器电路的共模电容 Cy 都有一端接金属外壳。从分压角度看,滤波器金属外壳都带有
    1/2 额定电压,因此从安全角度出发,滤波器通过 Cy 到地端的泄漏电流(leakage current)要尽可能小,否
    则将危及人身安全。

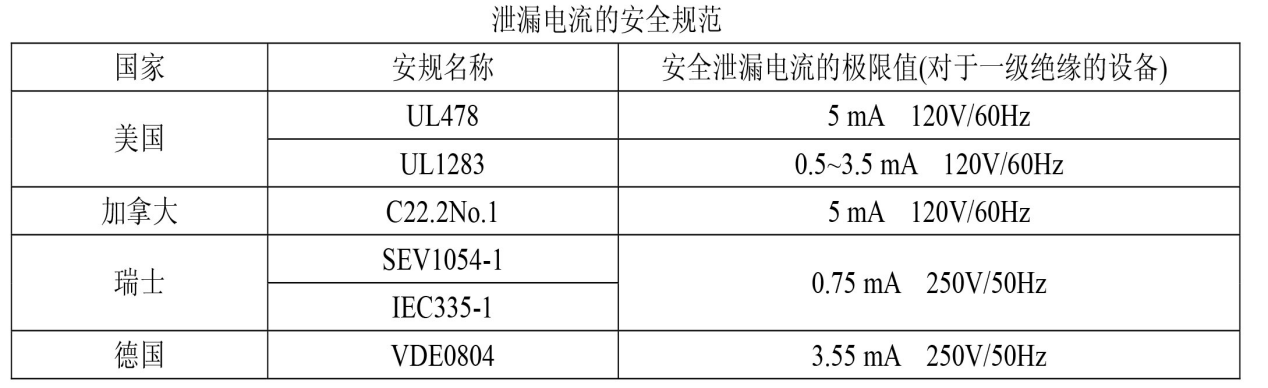

    国际上一些主要工业国家的关于泄漏电流的安全规范如下:

    香港六宝典免费资料大全

    说明:1、泄漏电流直接和电网电压、电网频率成正比。对 400Hz 电网滤波器泄漏电流是 50Hz 电网的 8 倍(即
    在工频电网中符合安全规范要求的滤波器可能不一定能在更高频的电网中符合安规要求)
    2、在检查滤波器泄漏电流时一定要采用符合国际规范的测量电路(如下图示)。测量时,金属外壳不能
    接地,一定要悬浮。

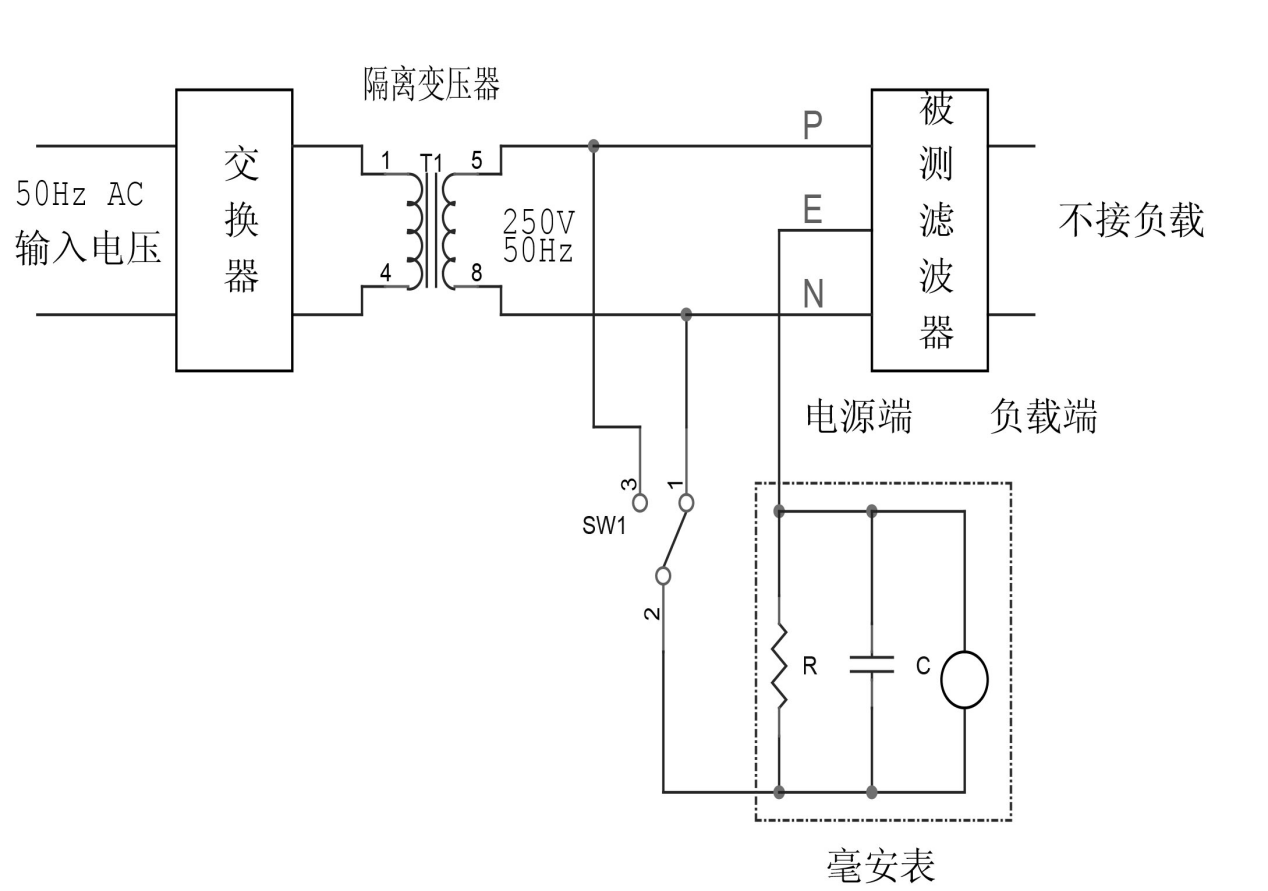

    滤波器泄漏电流测试电路原理框图:香港六宝典免费资料大全
    查看更多
    发布时间:2022-08-24
  • 直流(DC)测试的缺点
    1、除非被测物上没有任何电容量存在,否则测试电压必须由“零”开始,缓慢上升,以避免充电电流过大,电容量越大所需的缓升时间越长,一次所能增加的电压也越低。 充电电流过大时,一定会引起测试器的误判,使测试的结果不正确。
    2、由于直流耐压测试会对被测物充电,所以在测试后,一定要先对被测物放电,才能做下一步工作。
    3、与交流测试不一样,直流耐压测试只能单一极性测试,如果产品要使用于交流电压下,这个缺点必须被考虑。 这也是大多数安规单位都建议使用交流耐压测试的原因。
    4、在交流耐压测试时,电压的波峰值是电表显示值的1.4倍,这一点是一般电表所不能显示的,也是直流耐压测试所无法达到的。 所以多数安规单位都要求,如果使用直流耐压测试,必须提高测试电压到相等的数值。
    直流耐压在测试完成后,如果不对被测试体进行放电,那么很容易造成操作者的触电;我们的耐压测试仪直流测试全部具有0.2s的快速放电功能,直流耐压测试完成后测试仪在0.2s内能自动把被测试体上的电泄放完,以保护操作者的安全。
    交流耐压测试的优缺点介绍
    耐压测试时耐压测试仪施加于被测试体的电压按如下方法确定:被测试体的工作电压乘以2加上1000V。比如一个被测试体的工作电压为220V,则进行耐压测试时,耐压测试仪的电压为220V+1000V=1440V,一般取1500V。
    耐压测试分为交流耐压测试合和直流耐压测试;其中交流耐压测试优缺点如下:
    交流耐压测试的优点:
    1、一般而言,交流测试比直流测试更容易被安规单位接受。 主因是大部份的产品都使用交流电,而交流测试可以同时对产品作正负极性的测试,与产品使用的环境完全一致,合乎实际使用状况。
    2、由于交流测试时无法充饱那些杂散电容,但不会有瞬间冲击电流发生,因此不需让测试电压缓慢上升,可以一开始测试就全电压加上,除非这种产品对冲击电压很敏感。
    3、由于交流测试无法充满那些杂散电容,在测试后不必对测试物作放电的动作,这是另外一个优点。
    交流耐压测试的缺点:

    1、主要的缺点为,如果被测物的杂散电容量很大或被测物为电容性负载时,这样所产生的电流,会远大于实际的漏电电流,因而无法得知实际的漏电电流。

    2、另外一个缺点是由于必须供应被测物的杂散电容所需的电流,机器所需输出的电流会比采用直流测试时的电流大很多。,这样会增加操作人员的危险性。

    电弧侦测和测试电流的有区别吗
    1.关于电弧侦测功能(ARC)的使用。
    a.电弧是一种物理现象,具体来讲是一种高频脉冲电压。
    b.产生条件:环境影响 工艺影响 材料影响。
    c.电弧越来越被大家关注,也是衡量产品质量重要条件之一。

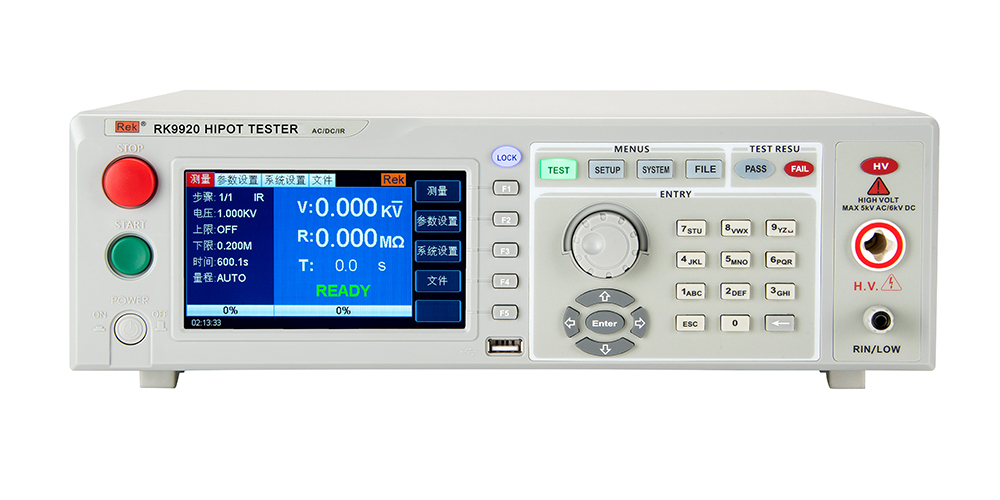

    d.我公司生产的RK99系列程控耐压测试仪,带有电弧侦测功能。它通过一个对于10KHz以上频率响应的高通滤波器将大于10KHz以上的高频脉冲信号采样,然后和仪器基准作比对,判断是否合格。可以设定电流形式,也可以设定等级形式。
    e.如何选择灵敏度级别,应该由用户自己根据产品特性和要求进行设定。


    查看更多
    发布时间:2022-08-24
  • 家用电器的泄漏电流是指电器在加电压作用下,所测试量测到的漏电流,对于各类家用电器,各国家标准也都规定了泄漏电流不应超过的上限值,产品出厂前都要进行测试。
    测试原理是模拟人体阻抗
    查看更多
    发布时间:2022-08-24
  • 医用耐压测试仪是一种用于测量医用系统、医用器材等耐压强度的仪器。它可以直观,准确,快速,可靠地测试各种被测物体的击穿电压,漏电流和其他电气安全性能指标,并且可以用作辅助高压源测试组件和机器性能。
    医用耐压测试仪也称为电绝缘强度测试仪或介电强度测试仪。也称为介电击穿装置,介电强度测试仪,高压测试仪,高压击穿装置和压力测试仪。在电气设备的带电部分和非带电部分(通常是外壳)之间施加规定的AC或DC高压以检查电气绝缘材料的耐压能力的测试。

    在长期工作中,电器不仅必须承受额定工作电压,而且还必须承受运行期间高于额定工作电压的短期过电压(过电压可能比额定工作电压高出几倍)

    医疗器械的分类:

    第一类是指,通过常规管理足以保证其安全性、有效性的医疗器械。
    第二类是指,对其安全性、有效性应当加以控制的医疗器械。
    第三类是指,植入人体;用于支持、维持生命;对人体具有潜在危险,对其安全性、有效性必须严格控制的医疗器械。
    医疗器械的安规测试
    医疗器械属于电气设备范畴,由于使用范围的特殊性,医疗器械的安规测试较之于其他电气设备的安规测试标准有所不同,目前医用安规标准主要有GB9706.1-2020、IEC60601-1:2012、EN 60601-1, UL60601-1等标准。

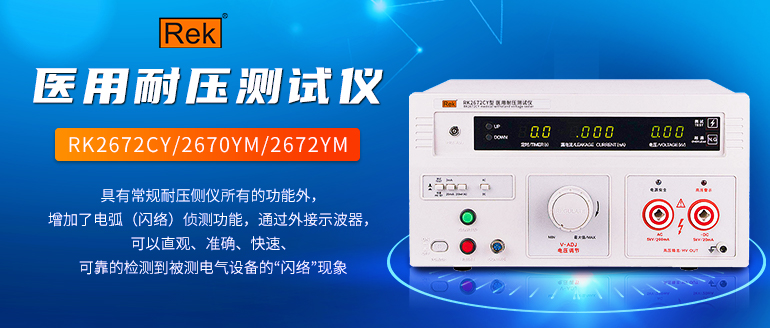

    本系列耐压仪:有RK2670YM、RK2672YM、RK2672CY、

    香港六宝典免费资料大全

    医用耐压测试仪注意事项:

    1.将绝缘橡胶垫放在操作员的脚下,并戴上绝缘手套,以防止高压电击造成生命危险;
    2.耐压测试仪必须可靠接地。
    3.连接被测对象时,必须确保高压输出为“ 0”且处于“复位”状态;
    4.在测试过程中,必须将仪器的接地端子可靠地连接到被测物体上,严禁断开电路。
    5.请勿将输出地线与交流电源线短接,以免造成外壳高压而造成危险;
    6.医用耐压测试仪尽量避免高压输出端子与地线短路,以免发生事故。
    7.一旦测试灯和超级泄漏灯损坏,必须立即更换,以防误判。
    8.故障排除时,必须切断电源;
    9.医用耐压测试仪空载调整高压时,漏电流指示器有一个初始电流,该电流正常,不影响测试精度;

    10.避免阳光直射,请勿在高温,潮湿和多尘的环境中使用或存放仪器。

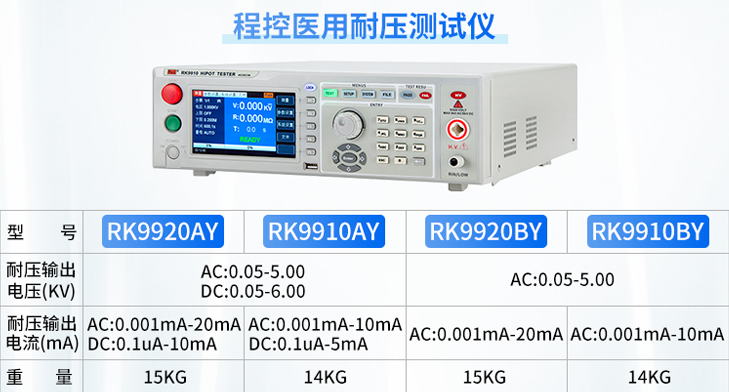

    符合本系列的仪器RK9920AY、RK9910AY、RK9920BY、RK9910BY

    香港六宝典免费资料大全

    医用耐压测试仪防触电的安全使用技巧
    在长期运行中,医用耐压测试仪不仅必须承受额定工作电压,而且还必须承受运行期间高于额定工作电压的短期过电压效应(过电压值可能高于额定电压)。在这些电压的作用下,电绝缘材料的内部结构将发生变化。当过电压强度达到一定值时,材料的绝缘将被破坏,电器将无法正常工作,操作人员可能会受到电击,危及人身安全。
    医用耐压测试仪预防触电的安全使用技巧:
    1.使用前,请务必仔细阅读手册,并按照说明进行操作。
    2.医用耐压测试仪和被测物体必须良好接地,不允许随意刺穿自来水管。
    3.耐压测试仪产生的高压足以造成人员伤亡。 为了防止触电事故,在使用耐压测试仪之前,请戴上边缘橡胶手套并放在脚下的绝缘橡胶垫上,然后执行相关操作。
    4.医用耐压测试仪处于测试状态时,请勿触摸测试线,被测物,测试杆和输出端子。
    5.请勿使耐压测试仪的测试线,电线控制线和交流电源线短路,以防止对整个仪器充电。
    6.当测试一个测试对象并更换另一个测试对象时,测试仪应处于``复位''状态,并且``测试''指示灯熄灭且电压显示值为``0''。
    7.一旦切断电源开关(例如再次将其打开),则需要等待几秒钟,并且切勿连续打开和关闭电源开关,以免发生错误的动作并损坏仪器。
    8.当医用耐压测试仪处于空载测试时,泄漏电流将显示一个值。

    医用耐压被测器材说明

    医疗器械,是指单独或者组合使用于人体的仪器、设备、器具、材料或者其他物品,包括所需要的软件;其用于人体体表及体内的作用不是用药理学、免疫学或者代谢的手段获得,但是可能有这些手段参与并起一定的辅助作用;其使用旨在达到下列预期目的:

    (1)对疾病的预防、诊断、治疗、监护、缓解;

    (2)对损伤或者残疾的诊断、治疗、监护、缓解、补偿;
    (3)对解剖或者生理过程的研究、替代、调节;
    (4)妊娠控制。
    查看更多
    发布时间:2022-08-23
  • 1. 绝缘电阻测试
    家用电器产品绝缘电阻是评价其绝缘质量好坏的重要标志之一。绝缘电阻是指家用电器带电部分与外露非带电金属部分之间的电阻。随着家用电器工业迅速发展和这类产品的普及率大大提高,
    为确保使用者人身安全,对家用电器的绝缘质量要求也越来越严格。

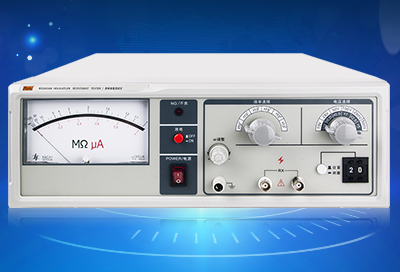

    绝缘电阻测量仪操作方法
    1、插上电源,接通电源开关,电源指示灯亮;
    2、选择工作电压,按下所需电压按钮;
    3、选择报警值;
    4、选择测试时间(针对数显系列,指针式无此功能);
    5、校无穷大;(RK2681系列可支持)
    6、满度校准,在测量端接入随机附的校准电阻,调节满度校准电位器,使指针指满度。

    7、将被测物接入测量端,读取绝缘电阻。

    香港六宝典免费资料大全

    绝缘电阻测量仪测试注意事项
    1、测量前应充分预热,以驱除机内潮气,在南方雨季潮湿天气,尤应如此。
    2、对运行中的电气设备,测量其绝缘电阻时,应先将设备退出运行状态,并在设备温床降到室温前迅速测量,防止因绝缘表面凝露受潮而影响测量值。
    3、电子测量仪器应处于非工作状态,仪器开关应处于接通状态下测量其绝缘电阻,测量时与被试部位无关的电路或元件应予以断开。
    4、为避免测量连接线因绝缘不良而影响测量值,应经常检查准连接线的绝缘,并不使其互相扭绞。
    查看更多
    发布时间:2022-08-23
  • “接地电阻”这个名词是个定义并不十分明确的词。在有些标准中(如家用电器的安全标准中),它是指设备内部的接地电阻,而在有些标准中(如接地设计规范中),它是指整个接地装置的电阻。我们所讲的是指设备内部的接地电阻,也就是一般产品安全标准中所说的接地电阻(也有叫做接地阻抗的),它所反映的是设备的各处外露可导电部分与设备的总接地端子之间的电阻。一般标准中规定这个电阻不得大于0.1。
    接地电阻是指用电器的绝缘一旦失效时,电器外壳等易触及金属部件可能带电,需要有可靠的接地保护电器的使用者的安全,接地电阻是衡量电器接地保护可靠的重要指标。
    其中接地电阻可用接地电阻测试仪来测量。由于接地电阻很小,正常一般在几十毫欧姆,因此,必须采用四端测量才能消除接触电阻,得到准确的测量结果。接地电阻测试仪是由测试电源、测试电路、指示器和报警电路组成。测试电源产生25A(或10A)的交流测试电流,测试电路将被测电器取得的电压讯号通过放大、转换,由指示器显示,若所测接地电阻大于报警值(0.1或0.2),仪器发出声光报警。
    程控接地电阻测试仪测试注意事项
    程控接地电阻测试仪测定接地电阻时,应使测试夹与易触及可导电部分表面连接点夹紧。测试时间不易太长,以免烧坏测试电源。
    若要精确测量接地电阻,则应将测试夹上的两根细导线(电压取样线)从仪表电压接线柱上取下,另用两根导线取代,接在被测物与电流测试夹连接点的内侧,以彻底消除接触电阻对测试的影响。
    另外,接地电阻测试仪除用来测量接地电阻外,也可测量各类电气触点(触头)的接触电阻。

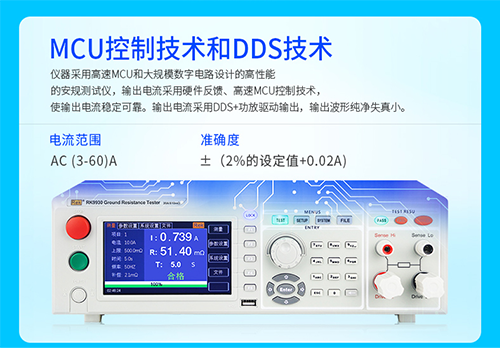

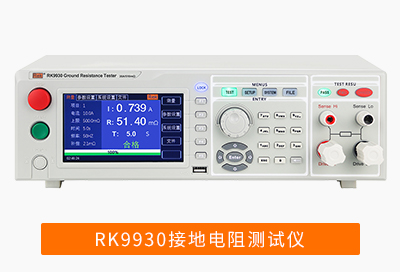

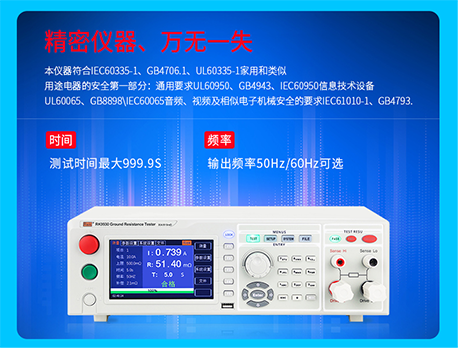

    美瑞克仪器的程控接地电阻测试仪RK9930的最大测试电流为30ARK9930A的最大测试电流为40ARK9930B的最大输出电流为60A;对于接地电阻测试,在不同的电流下,其测试电阻的上限按下式计算:
    香港六宝典免费资料大全
    当计算出的电阻R大于测试仪的最大电阻值时取最大电阻值。
    程控接地电阻测试仪有何优点?

    程控接地电阻测试仪主要由CPU控制正弦波发生器产生标准的正弦波,其波形失真度小于0.5%,此标准的正弦波送入功率放大电路进行功率放大后再由电流输出变压器输出电流,输出电流经电流互感器采样,整流、 滤波、A/D转换后送入CPU进行显示,电压采样、整流、滤波、A/D转换送入CPU,由CPU计算出测量电阻值。

    香港六宝典免费资料大全 香港六宝典免费资料大全

    程控接地电阻测试仪仪与传统的调压器式的接地电阻测试仪相比有如下优点:

    香港六宝典免费资料大全

    1、恒流源输出;设置电流为25A,则在本系列测试仪的测试范围内,测试过程中,测试仪的输出电流为25A;其输出电流并不随负载的不同而变化。
    2、程控接地电阻测试仪输出电流的大小不受电源电压的影响。传统的调压器式的接地电阻测试仪,如果电源波动,则其输出电流将随着波动;程控接地电阻测试仪的这种功能是调压器式的接地电阻测试仪所不能达到的。
    3、RK7305接地电阻测试仪具有软件校准功能;如果测试仪的输出电流、显示电流、测试电阻超过说明书给出的范围,那么用户可以根据使用说明书的操作步骤校准测试仪。RK9930系列 可以自动校准,不受环境影响
    4、输出电流频率可变;RK9930、RK9930A、RK9930B型接地电阻测试仪输出电流有两种频率可供选择:50Hz/60Hz,可满足不同测试件的需要。



    查看更多
    发布时间:2022-08-23
  • 电气强度试验俗称耐压试验,是衡量电器的绝缘在过电压作用下耐击穿的能力,这也是一种考核该产品是否保证使用安全的可靠手段。
    电气强度试验分两种:一种是直流耐压试验,另一种是交流工频耐压试验。家用电器产品一般进行交流工频耐压试验。电气强度试验受试部位和试验电压值,在各产品标准中都作了具体说明和规定。
    香港六宝典免费资料大全
    测量电气设备的绝缘电阻,可以达到什么目的?
    影响绝缘电阻测量值的因素有:温度、湿度、测量电压及作用时间、绕组中残存电荷和绝缘的表面状况等。通过测量电气设备的绝缘电阻,可以达到如下目的:
    A.了解绝缘结构的绝缘性能。由优质绝缘材料组成的合理的绝缘结构(或用绝缘系统)应具有良好的绝缘性能和较高的绝缘电阻;
    B.了解电器产品绝缘处理质量。电器产品绝缘处理不佳,其绝缘性能将明显下降;
    C.了解绝缘受潮及受污染情况,当电气设备的绝缘受潮及受污染后,其绝缘电阻通常会明显下降;
    D.检验绝缘是否承受耐电压试验。若在电气设备的绝缘电阻低于某一限值时进行耐电压测试,将会产生较大的试验电流,造成热击穿而损坏电气设备的绝缘。因此,通常各式各样试验标准均规定在耐电压试验前,先测量绝缘电阻。
    绝缘强度(耐压)测试仪:

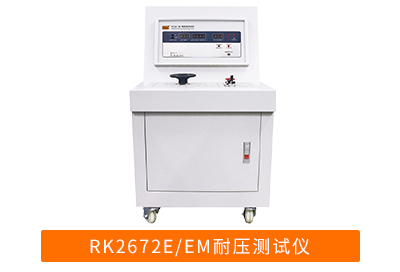

    RK267系列,RK9910、RK9920系列耐压(绝缘强度)测试仪符合GB4706.1,按电流类别分为单交流和交直流两用两类,

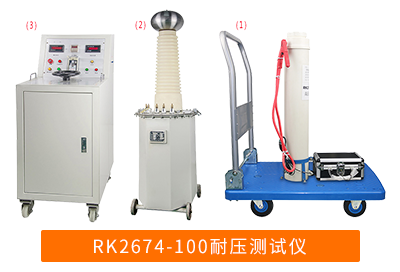

    按输出电压范围分类为0-15kV耐压测试仪和20kV以上超高压耐压测试仪两类。输出电压范围为0-100kV,输出电流最大可达500mA,具体参数请参阅产品中心。


    香港六宝典免费资料大全香港六宝典免费资料大全

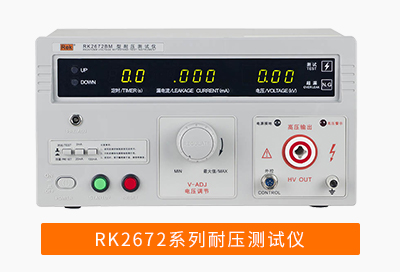

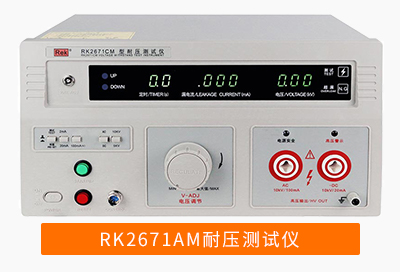

    家用电器的耐要求并不高,5kV就能满足绝大多数家用电器的耐压测试需求,RK2670AM、RK2671AM/BM/CMRK2671DM是大电流型(交直流10KV,电流100ma),RK2672AM/BM/CM/DM/E/EM、RK2674A/B/C/-50/-100等型号的耐压测试仪。其中RK267是手动调节,RK71、RK99系列可实现自动化,通讯功能

    香港六宝典免费资料大全香港六宝典免费资料大全香港六宝典免费资料大全



    查看更多
    发布时间:2022-08-23
  • 家用电器行业解决方案

    家用电器及其分类:
    家用电器指的是在家庭及类似场所中使用的各种电器。又称民用电器、日用电器。
    目前,家用电器的分类方法尚未在世界范围内形成统一。一般按用途大致可划分为以下九类:
    (1)空调器具:如电风扇、空调器、空气清洁器等。
    (2)制冷器具:如电冰箱、冰柜等。
    (3)清洁器具:如洗衣机、吸尘器等。
    (4)熨烫器具:如电熨斗等。
    (5)取暖器具:如电加热器、电热毯等。
    (6)保健器具:如电动按摩器、负离子发生器、周林频谱仪等。
    (7)整容器具:如电吹风、电动剃须刀等。
    (8)照明器具:如各种室内外照明灯具、整流器、启动器等。
    (9)家用电子器具:是指家庭和个人用的电子产品。种类比较多,主要有以下几类:
    音响产品:如组合音响、收录音机等
    视频产品:如黑白电视机、彩色电视机、 录像机、VCD、DVD等
    计时产品:如电子手表、电子钟等
    计算产品:如计算器、 家用计算机等
    娱乐产品:如电子玩具、电子乐器、电子游戏机等
    其它家用电子产品:如家用通讯产品、电子稳压器、红外遥控器、电子炊具等。

    耐压测试仪:

    RK267系列:该系列耐压测试仪符合GB4706.1.按电流类别分为单交流和交直流两用两类,按输出电压范围分类为0-5kV耐压测试仪和50kV以上超高压两类,家用电器的耐压要求并不高,5kV就能满足绝大多数家用电器的耐压测试需求,RK2671系列(最大电压10000V,电流最大可到100ma)、

    RK2672系列等型号的耐压测试仪的输出电压都为5kV.击穿电流分别为20mA, 100mA, 20mA.RK2671系列、RK2672系列为交直流两用,

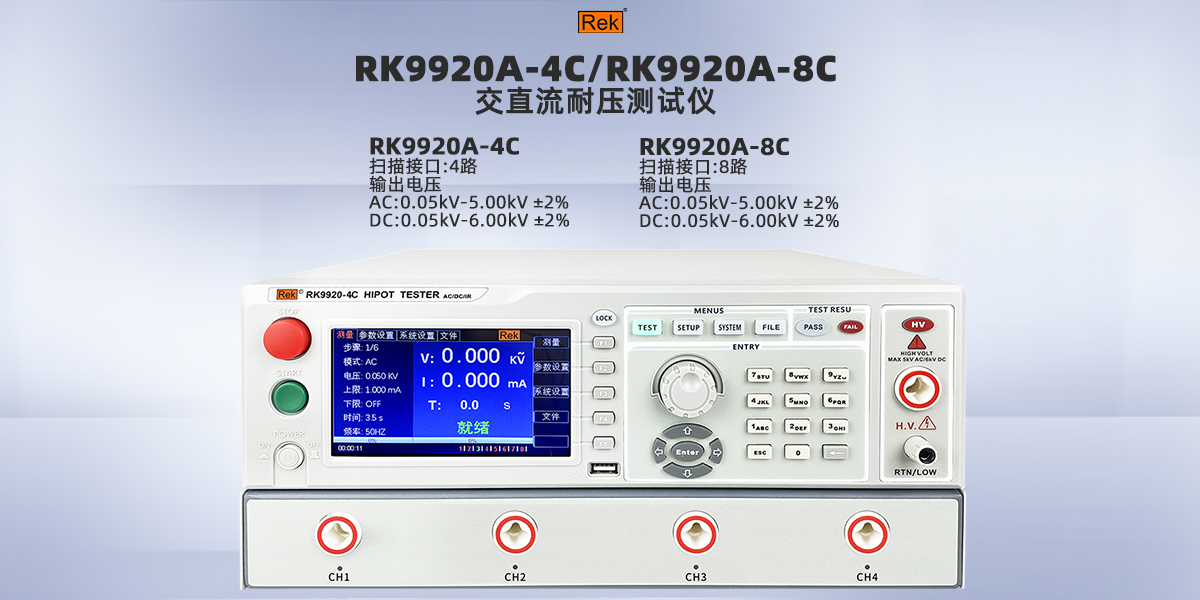

    RK71系列程控,RK9910系列型号程控耐压测试仪,多通道系列可提升测试效率,可以一次性测多个产品程控系列的耐压测试仪具有程控自动升压,降压,电弧侦测的功能,测试结果还可以导出报表的形式保存,便于测试。

    产品推荐:

    香港六宝典免费资料大全 香港六宝典免费资料大全 香港六宝典免费资料大全

    香港六宝典免费资料大全



    泄漏电流测试仪:
    RK2675系列:该系列世需电流测试仪符合GB4706.1.分单相三相,符台GB4706.1,模拟人体阻抗,单(三相世网电流测试仪的泄属电流测量范围为0-20mA. 单相电流测试仪的变压器功率范围从250VA起,家用电器的泄品电流测试所需要的变压器功率不超过5kV.客户可根据极测物的变压器选定,
    RK2675AM (500VA) . RK2675WM(无源). RK2675B(1000VA).RK2675C(2000VA).RK2675D(3000VA).RK2675E(5000VA)这几款是目前较为常用的泄漏电流测试仪。
    RK9950(无源)是程控型,可用程序控制,通讯接口等

    产品推荐:


    香港六宝典免费资料大全 香港六宝典免费资料大全香港六宝典免费资料大全

    接地电阻测试仪:
    RK2678系列:该系列接地电阻到试仪符台GB4706.1.该系列自动恒流输出和手动调节,分32A和70A两款类型
    RK7305输出电流范围为0-30A,阻抗测量范国为0-600毫欧.测试电压分别为6V、可以和RK7122连接组合成二合一耐压接地
    RK9300系列程控型接地,具备开路报警,通讯功能,稳定低失真。
    产品推荐:


    香港六宝典免费资料大全         香港六宝典免费资料大全


    绝缘电阻测试仪:

    RK2683系列:该系列绝缘电阻测试仪测试电压(1V-1000V)符台GB4706.1.其这得电阻测式范围最大可达到(10K-10T).RK2683系列可满足大部分家用电器的绝络电缘测试要求
    产品推荐:

    香港六宝典免费资料大全 香港六宝典免费资料大全

    香港六宝典免费资料大全


    查看更多
    发布时间:2022-08-22
共15条 每页20条 页次:1/1
全屏背景
全屏背景
自定内容
联系我们
自定内容
版权所有:香港六宝典免费资料大全|安规仪器生产厂家   粤ICP备20069383号
自定内容

服务热线

400-876-9388
香港六宝典免费资料大全关注我们
自定内容
联系电话:400-876-9388
售后专线:0755-28604516
网站网址:/
官方邮箱:[email protected]
公司地址:深圳市龙岗区南湾街道布澜路31号李朗国际珠宝产业园B7栋12楼

在线
咨询

在线客服服务时间:8.30-12.00 13.30-18.00

选择下列客服马上在线沟通:

服务
热线

400-876-9388

关注
微信

添加官方微信客服
