应用领域
性能特点
2、测量参数全面,读数稳定
3、大字符LCD显示,清晰直观
4、采用SMT 表面贴装工艺
5、最快20次/秒测量速度,满足测试系统要求
6、30Ω, 100Ω两种输出阻抗选择

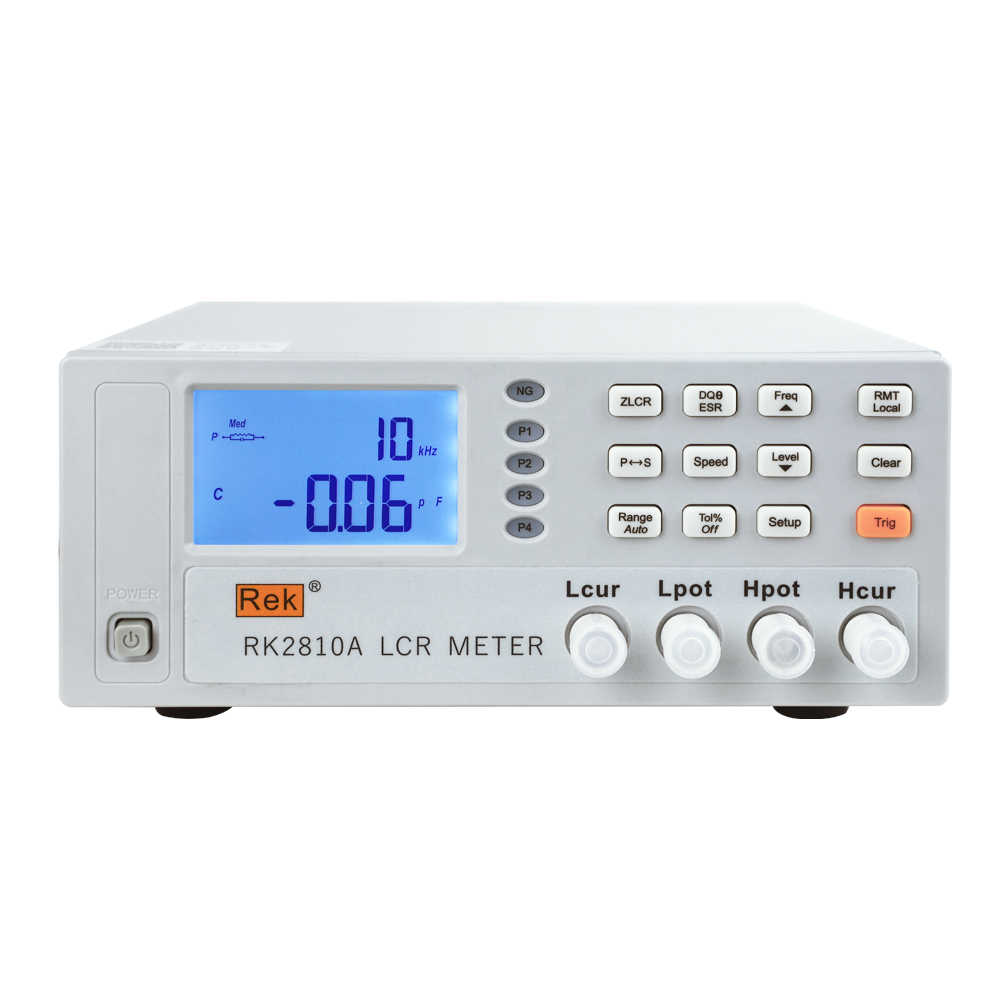

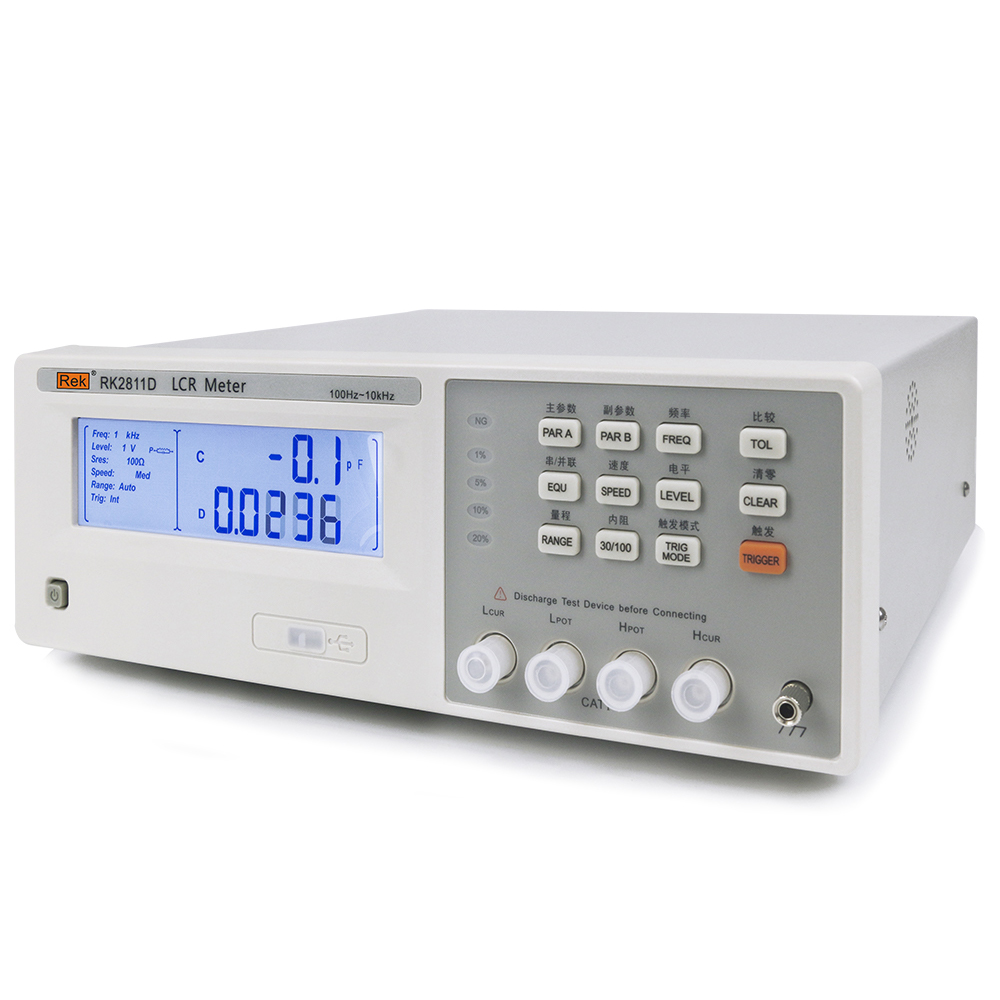

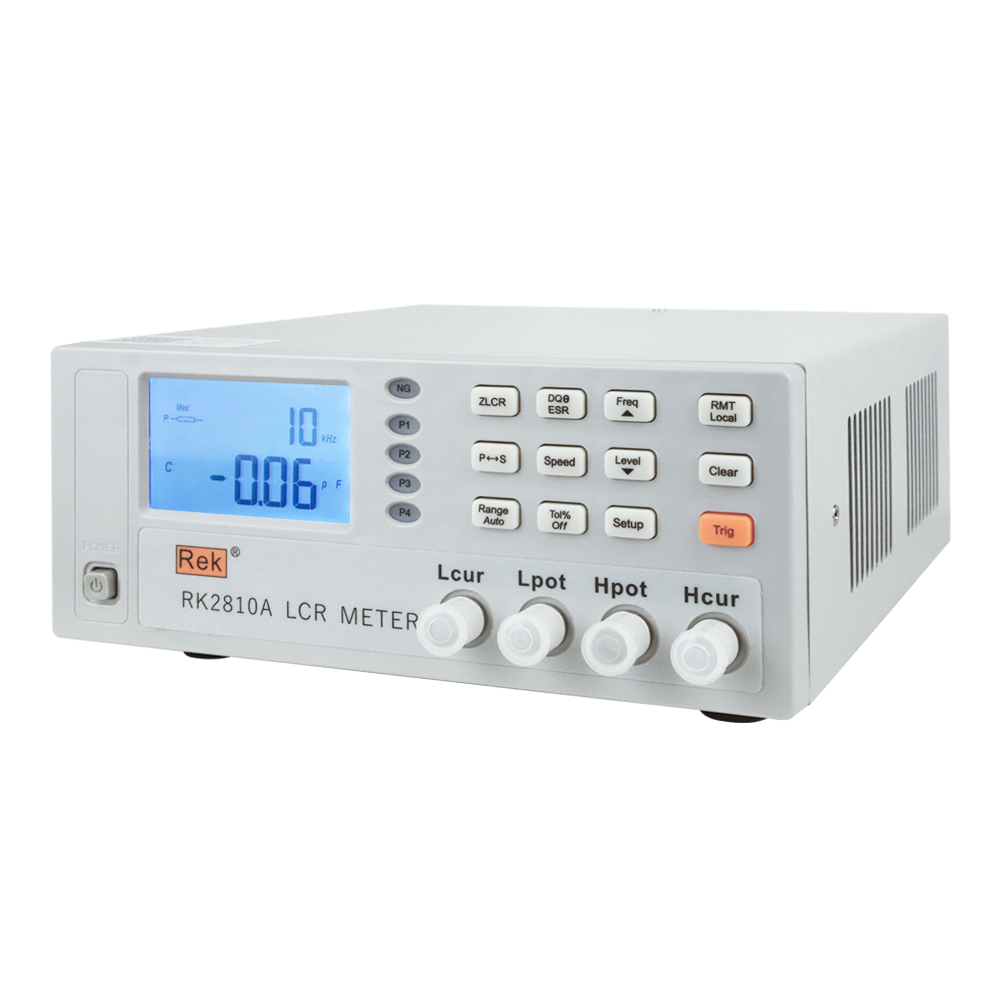

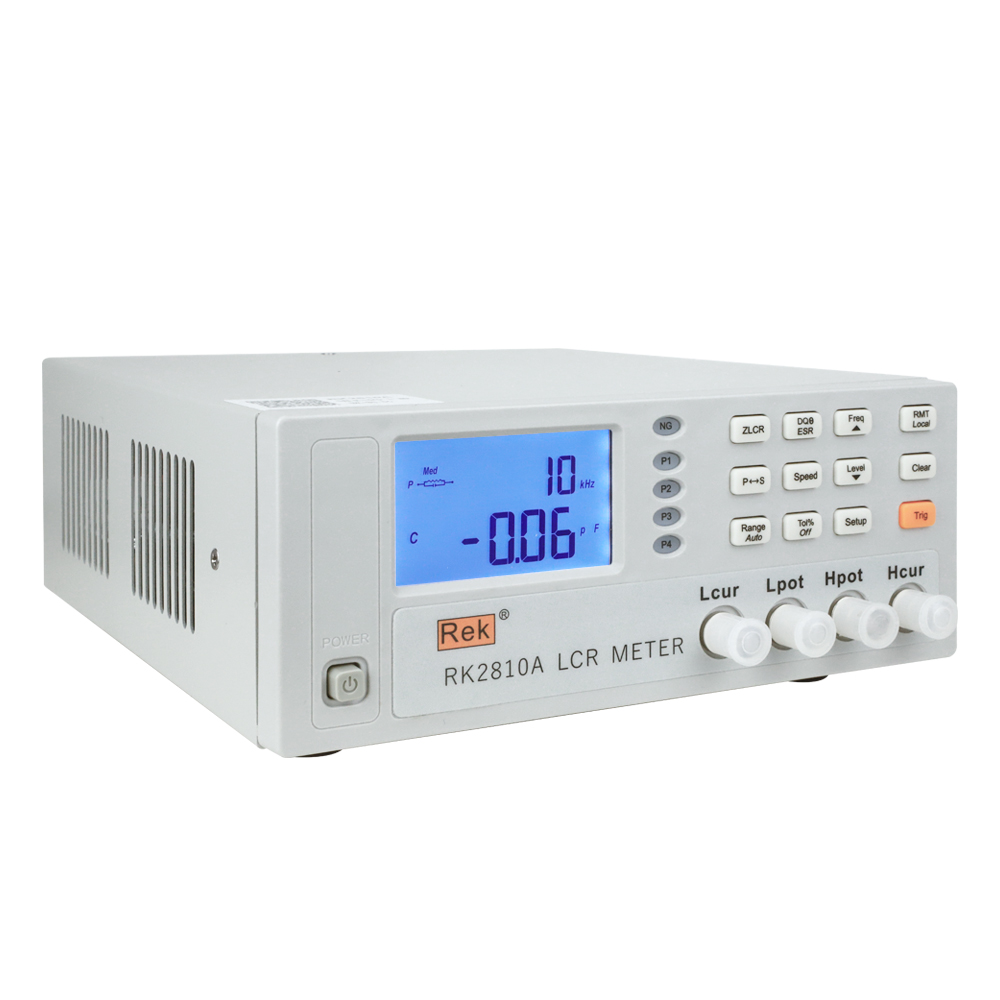

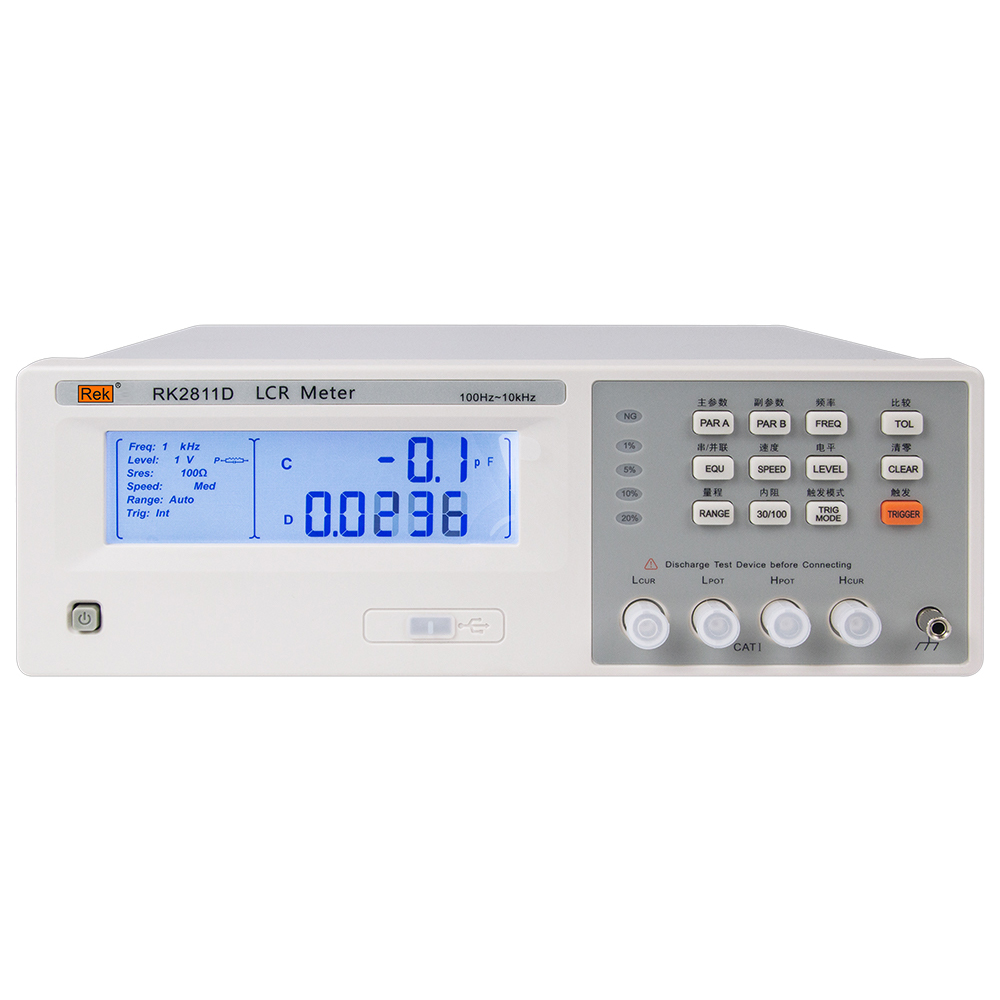

型号 | RK2810A | RK2811D | |||
测量功能 | 测量参数 | 主:L/C/R/Z 副:D/Q/θ/ESR | 主:L/C/R/Z 副:D/Q/θ/X /ESR | ||
基本精度 | 0.002 | ||||
测试速度 | 快速:20次/秒,中速:10次/秒,慢速:2.5次/秒 | 快速:20次/秒,中速:10次/秒,慢速:3次/秒 | |||
测试端配置 | 四端 | 五端 | |||
等效电路 | 串联,并联 | ||||
量程方式 | 自动 | 自动, 保持 | |||
触发方式 | 内部,手动,外部 | 内部,外部 | |||
校正功能 | 短路、开路 | ||||
显示器 | LCD主、副参数双显示 | 大屏白背光LCD | |||
公差极限 | 1%,5%,10%,20% | ||||
测试信号 | 测试频率 | 100Hz,120Hz,1KHz,10KHz | |||
输出阻抗 | 100Ω | 30Ω , 100Ω | |||
测试电平 | 0.1Vrms,0.3Vrms,1.0Vrms | ||||
测量显示范围 | Ls、Lp | 0.001uH~1000.0H | |Z|,R,X,ESR | 0.0001Ω - 99.999MΩ | |
Cs、Cp | 0.001pF~20.000mF | C | 0.01pF - 19999μ F | ||
R、Rs、Rp、X、Z | 0.0001~10.000MΩ | L | 0.01µH - 99999H | ||
ESR | 显示范围0.0001Ω~999.9Ω 分辨率0.0001Ω | D | 0.0001 - 9.9999 | ||
D | 显示范围0.0001~9.999 分辨率0.0001 | θ(Deg) | -179.9° – 179.9° | ||
Q | 显示范围0.0000~9999 分辨率0.0001 | θ(Rad) | -3.14159 – 3.14159 | ||
θ | 显示范围-179.9° -- 179.9° 分辨率0.01° | Q | 0.0001 - 999.9 | ||
/ | Δ% | -19.9998 | |||
比较器 | ON(打开)/OFF(关闭) | 固定百分比5档分选及讯响 | |||
一般规格 | 工作温度、湿度 | 温度0℃~40℃ 湿度≤80%RH | |||
电源要求 | 198V~242V,47.5Hz~63Hz | 电压: 99V-242V | |||
功耗 | ≤15VA | ≤20VA | |||
尺寸(WxDxH) | 215*232*88mm | 305*297*102mm | |||
重量 | 约2.0kg | 3.5kg | |||

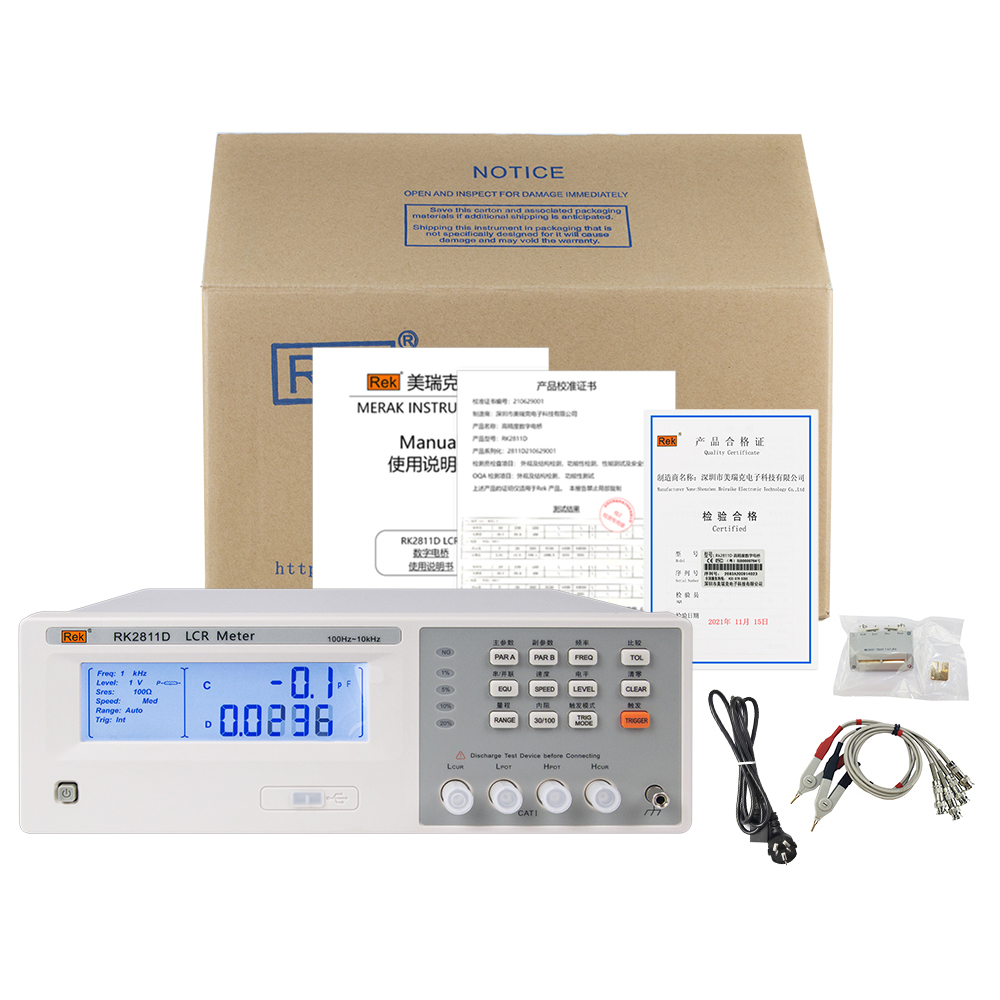

配件 | 电源线、四端开尔文测试线、产品校准报告、合格证 | 电源线、四端开尔文测试线、电桥测试夹、产品校准报告、合格证 |
型号 | 图片 | 类型 | 概述 |

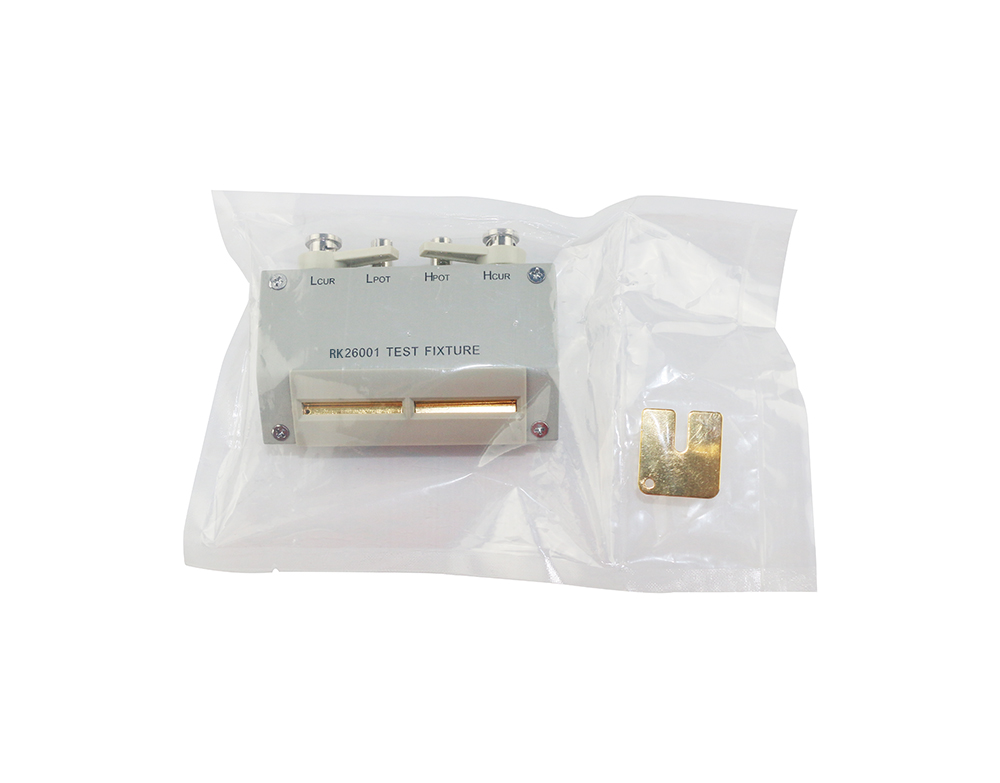

RK26001 | RK2810A标配 RK2811D选配 | 仪器标配电桥四端测试座及短路片,可单独购买。 | |
RK00033 | 仅RK2811D 标配 | 仪器标配电桥测试夹,可单独购买。 | |

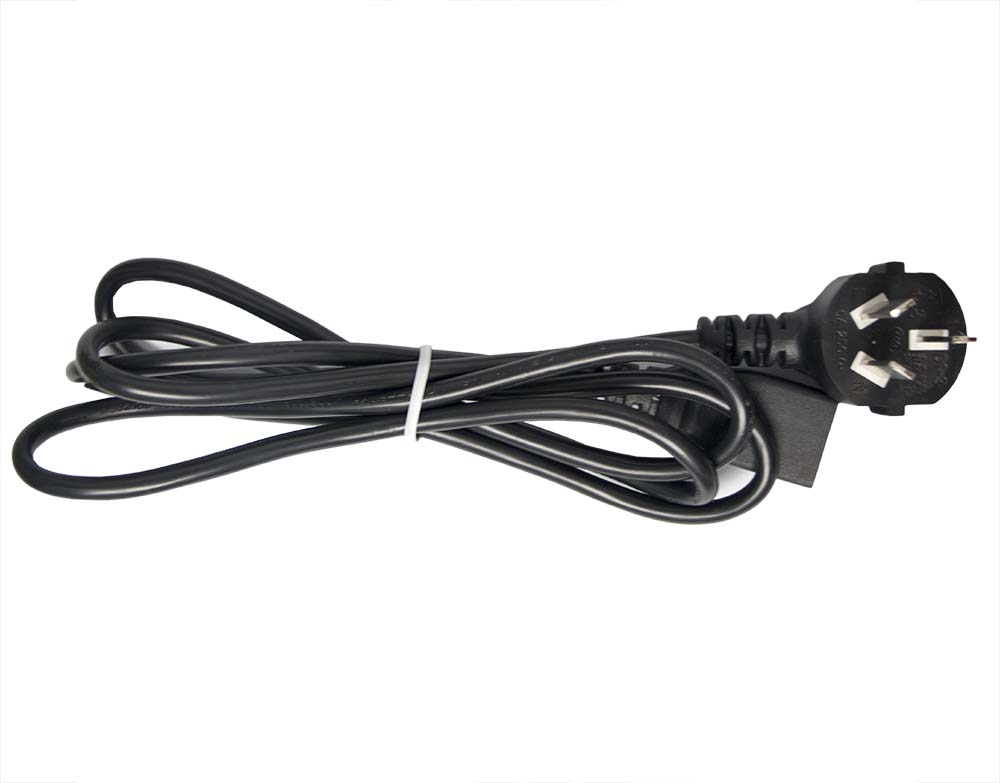

RK00036 | 标配 | 仪器标配国标电源线,可单独购买。 | |

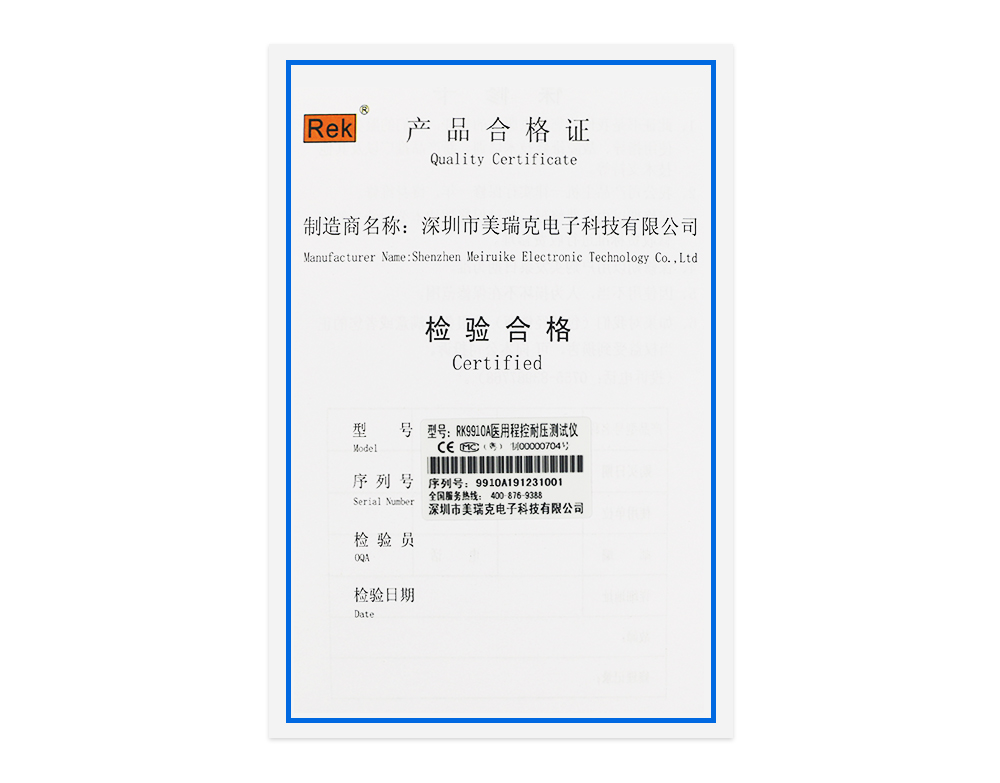

合格证保修卡 | 标配 | 仪器标配合格证及保修卡。 | |

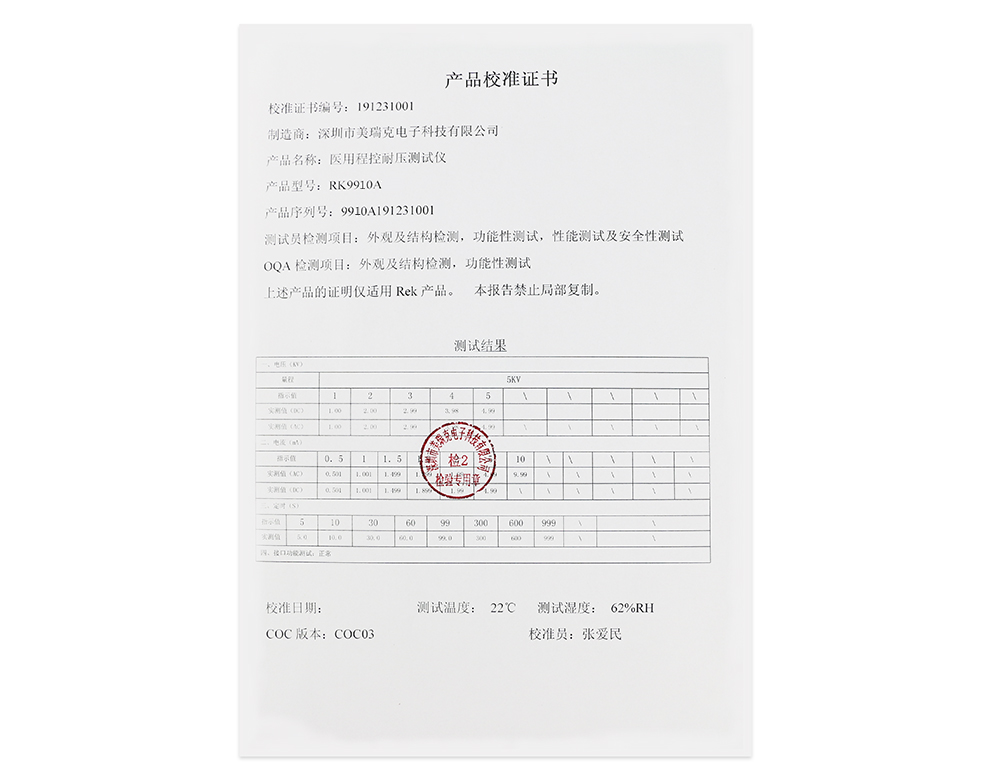

出厂校准证书 | 标配 | 仪器标配产品校准证书。 | |
说明书 | 官网产品页下载 | 标配 | 仪器标配产品使用说明书。 |
