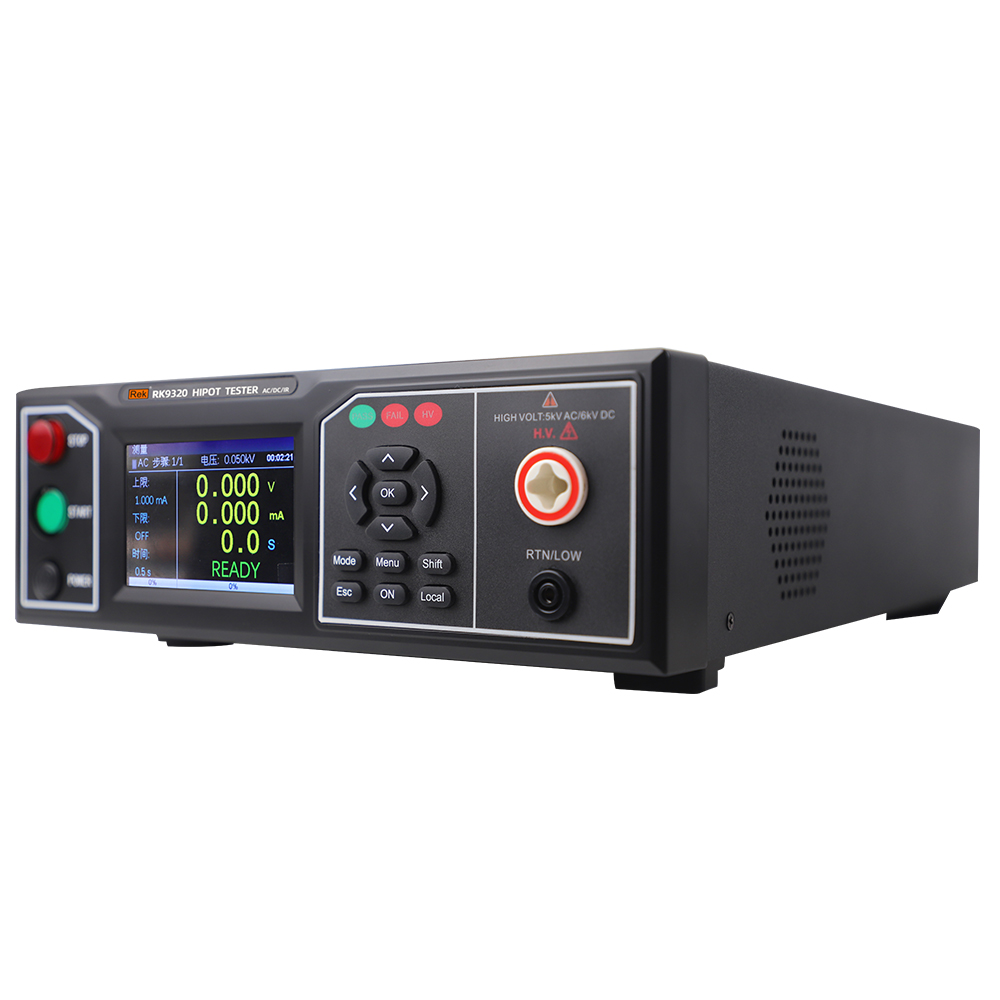

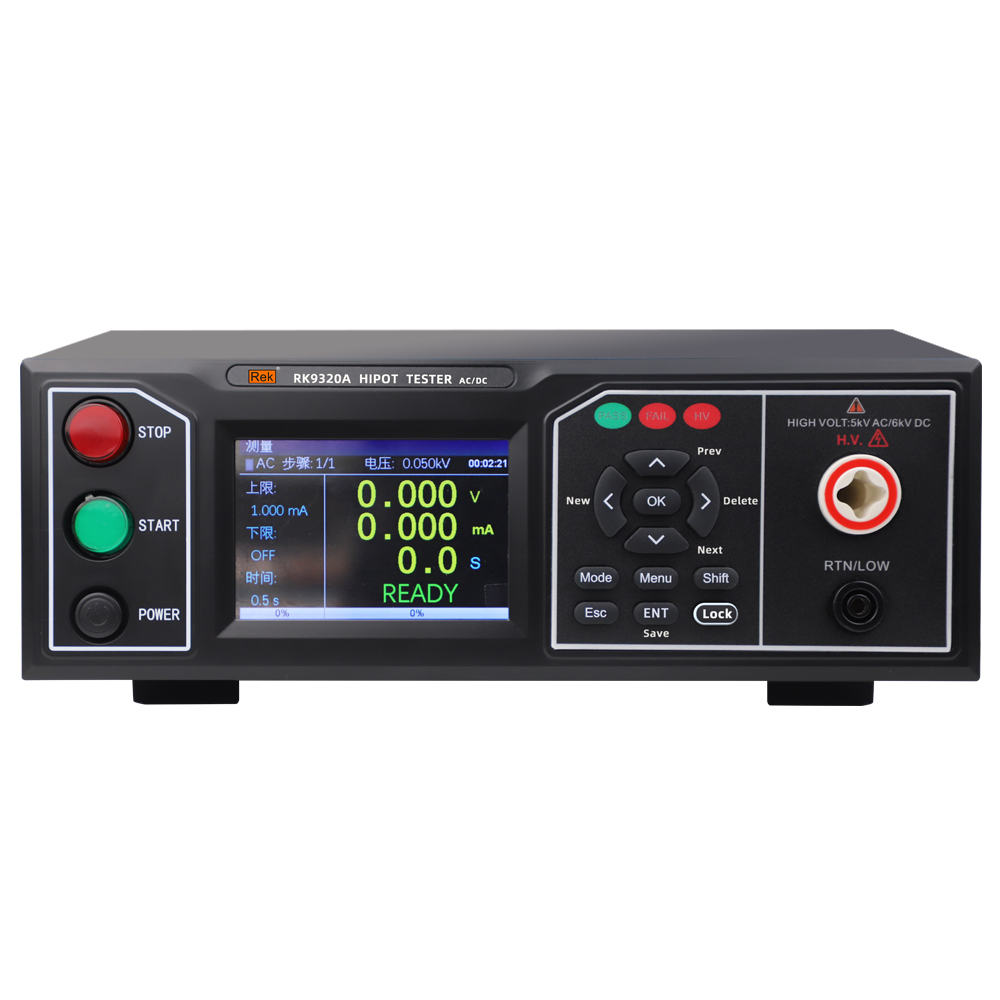

RK9310/RK9320/RK9320A/RK9320B系列程控交直流绝缘耐压测试仪
RK9320
耐压电压范围:AC:0.050kV ~ 5.000kV/DC:0.050kV ~ 6.000kV
最大输出功率:100VA ( 5.000kV/20mA)
绝缘电阻输出电压设定:0.050kV ~ 5.000kV
RK9320A
耐压电压范围:AC:0.050kV ~ 5.000kV/DC:0.050kV ~ 6.000kV
最大输出功率:100VA ( 5.000kV/20mA)
RK9320B
耐压电压范围:AC:0.050kV ~ 5.000kV
最大输出功率:100VA ( 5.000kV/20mA)
RK9310
耐压电压范围:AC:0.050kV ~ 5.000kV/DC:0.050kV ~ 6.000kV
最大输出功率:50VA ( 5.000kV/10mA)
绝缘电阻输出电压设定:0.050kV ~ 5.000kV
产品介绍
技术参数
操作视频
产品附件
产品图片
上位机软件
产品介绍
该系列程控耐压测试仪是一款采用高速MCU和大规模数字电路设计的高性能安全测试仪。输出电压升高和降低。输出电压的频率安全由单片机控制,可实时显示击穿电流和电压值,并具有软件校准功能。配备PLC接口、RS232C、RS485、USB设备、USB主机接口,可方便地与计算机或PLC结合,组成综合测试系统。可快速准确地对家用电器、仪器仪表、照明电器、电热电器、电脑、信息机等进行全面的安全测量。


应用领域

元器件:二极管、三极管、高压硅堆、各种电子变压器、连接器、高压电器。

家用电器:电视、冰箱、空调、洗衣机、除湿机、电热毯、充电器等。

绝缘材料:热缩套管、电容薄膜、高压套管、绝缘纸、绝缘鞋、绝缘橡胶手套、PCB线路板等。

仪器仪表:示波器、信号发生器、直流电源、开关电源等整机。

照明电器:镇流器、路灯、舞台灯、手提灯等。

电热器具:电钻、手枪钻、气刀、磨床、磨床、电焊机等。

电线电缆:高压线路、封闭电缆、电缆、硅橡胶电缆等。

绝缘材料:天然橡胶、合成橡胶和塑料、云母、玻璃类绝缘材料等。

性能特点
1、交/直流耐压功能采用DDS数字信号合成技术,产生准确、稳定、纯净、低失真的波形。
2、可调高压上升和下降时间,满足不同测试对象的要求,具有电弧检测功能,测试结果可同时保存。
3、具有双频综合测试,频率范围50Hz、60Hz人性化操作界面,支持数字键输入、拨盘输入,操作更简单。
4、完整的操作帮助提示,可有效提高用户效率,支持字符文件名输入,文件名最大长度为12个字符。
5、测试步骤与系统状态信息同步显示,便于了解测试步骤详情及测试过程中的系统状态。
6、中英文双语操作界面,适应不同用户需求,支持大容量存储。适应不同的测试应用要求。


参数

机型

程控交直流绝缘
耐压测试仪

程控交直流绝缘耐压测试仪

程控交直流耐压测试仪

程控交流耐压
测试仪

RK9310

RK9320

RK9320A

RK9320B

交流耐压测试

电压范围

0.050kV ~ 5.000kV

电压精度

±(2%+5V)

分辨率

1V

最大输出功率

50VA  ( 5.000kV/10mA)

100VA  ( 5.000kV/20mA)

最大额定电流

0~10mA

0~20mA

下限电流范围

0 ~ 10mA,0=不判断下限

0 ~ 20mA,OFF=不判断下限

输出波形

正弦波

输出波形失真度

≤ 5%  (空载或纯阻性负载)

输出信号类型

DDS线性功放

电压上升时间

0.1s ~ 999.9s ,OFF=电压上升时间关

测试时间

0.1s ~ 999.9s ,OFF=连续测试

电压下降时间

0.1s ~ 999.9s ,OFF=电压下降时间关

直流耐压测试

电压范围

0.050kV ~ 6.000kV

/

电压精度

±(2%+5V)

分辨率

1V

最大输出功率

30W  ( 6.000kV/5mA)

60W  ( 6.000kV/10mA)

最大额定电流

0 ~ 5mA

0 ~ 10mA

下限电流范围

0 ~ 5mA

0 ~ 10mA

纹波系数

≤ 5%  (6kV/5mA)

≤ 5%  (6kV/10mA)

放电时间

≤ 200ms

电压上升时间

0.1s ~ 999.9s ,OFF=电压上升时间关

测试时间

0.3s ~ 999.9s ,OFF=连续测试

电压下降时间

0.1s ~ 999.9s ,OFF=电压下降时间关

绝缘测试

输出电压设定

0.050kV ~  5. 000kV 解析度:  1V volts/Step

/

电阻上限设定

范围: (0.2M ~ 100G) Ω

电阻下限设定

范围: (0.1M ~ 100)G Ω

电压上升时间

0.1s ~ 999.9s ,OFF=电压上升时间关

测试时间

0.3s ~ 999.9s ,OFF=连续测试

电压下降时间

0.1s ~ 999.9s ,OFF=电压下降时间关

电阻表

≥500v  0.10MΩ-1.0GΩ  ±5% 1.0G-50.0 GΩ ±10%
50.0 GΩ-100.0 GΩ±15%
<500V 0.20MΩ-1.0GΩ ±10% 1.0GΩ-10.0GΩ
无精度要求

机型

卧式

电弧侦测

1mA-10mA

1mA-20mA

输入特性

100V~240V   50Hz/60Hz

测试报警

蜂鸣器、液晶显示、FAIL指示灯

屏幕尺寸

3.5寸 TFT 液晶显示屏

通讯接口

HANDLER, RS232, USB接口, LAN

存储器

64M flash 每个文件可存储50个测试步骤

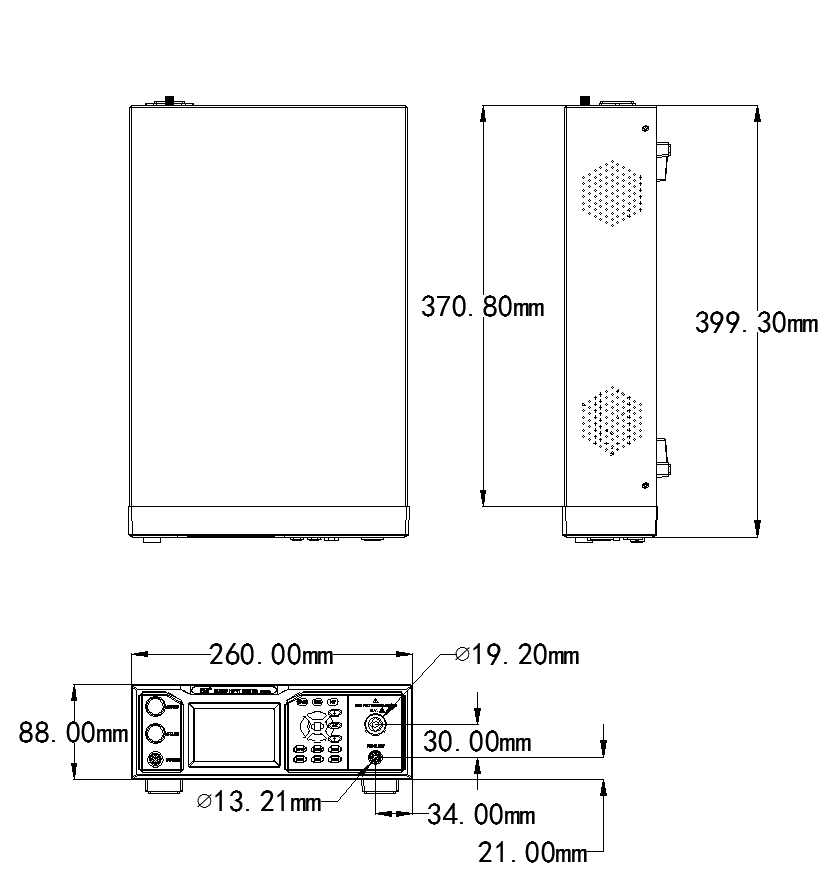

外形体积 (W × D × H)

400X260X88mm

重量(KG)

6.5KG

随机标配附件

电源线RK00001 、RS232通讯电缆RK00002 、说明书(电子版)、测试线RK00048、测试线RK26003A、MODBUS测试上位机(官网下载)

选配件

RK00031USB转RS485母串口线工业级、RS232转USB线RK00003、高压棒RK8N+

接触检查

可选打开或者关闭


型号


类型

概述

RK26003A

香港六宝典免费资料大全

标配

仪器标配耐电压测试夹,可单独购买。

RK00048

香港六宝典免费资料大全

标配

仪器标配耐压接地夹,可单独购买。

RK00002

香港六宝典免费资料大全

标配

仪器标配RS232串口连接线,可单独购买。

RK00001

香港六宝典免费资料大全

标配

仪器标配国标电源线,可单独购买。

合格证保修卡

香港六宝典免费资料大全

标配

仪器标配合格证及保修卡。

出厂校准证书

香港六宝典免费资料大全

标配

仪器标配产品校准证书。

上位机软件

上位机软件

标配

官网下载上位机软件

说明书

官网产品页下载

标配

仪器标配产品说明书。

RK8N+

香港六宝典免费资料大全

选配

仪器选配十字无控高压棒,可单独购买。

RS232USB连接线

香港六宝典免费资料大全

选配

仪器选配RS232USB连接线(上位机)

RK00031

香港六宝典免费资料大全

选配

仪器选配USB485,可单独购买。


香港六宝典免费资料大全

香港六宝典免费资料大全

香港六宝典免费资料大全

香港六宝典免费资料大全

香港六宝典免费资料大全


RK9320系列程控交直流绝缘耐压测试仪上位机软件:https://drive.weixin.qq.com/s?k=AE4AMQdrACQObZqL7d

RK9310/RK9320/RK9320A/RK9320B系列程控交直流绝缘耐压测试仪MODBUS:https://drive.weixin.qq.com/s?k=AE4AMQdrACQ5cfM0w9
