输出电压范围：AC (0.00～30.00)kV
最大额定电流：20mA
测量范围：AC 0～20mA
RK9974-DC30
输出电压范围：DC (1.00～30.00)kV
最大额定电流：10mA
测量范围：DC 0～10mA
RK9974-AC50
输出电压范围：AC (3.00～50.00)kV
最大额定电流：20mA (可定制到50mA)
RK9974-DC50
输出电压范围：DC (3.00～50.00)kV
最大额定电流：10mA

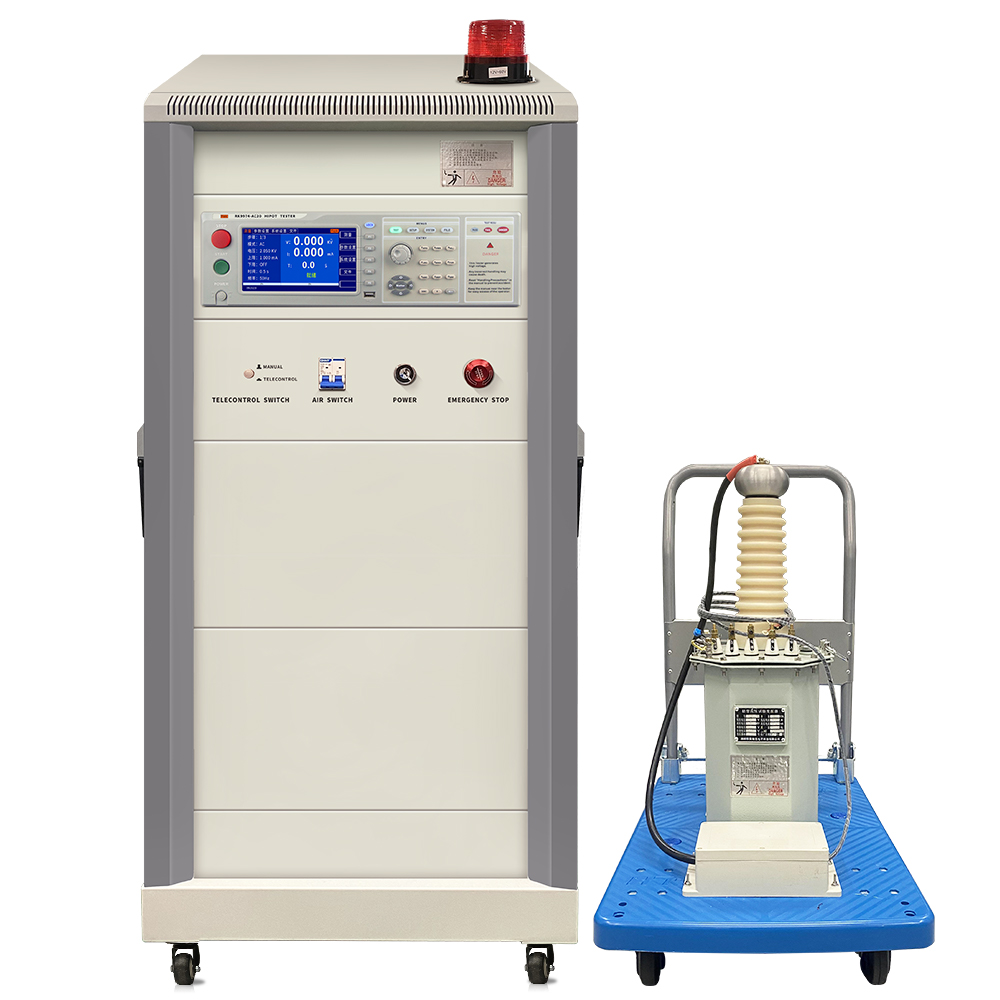

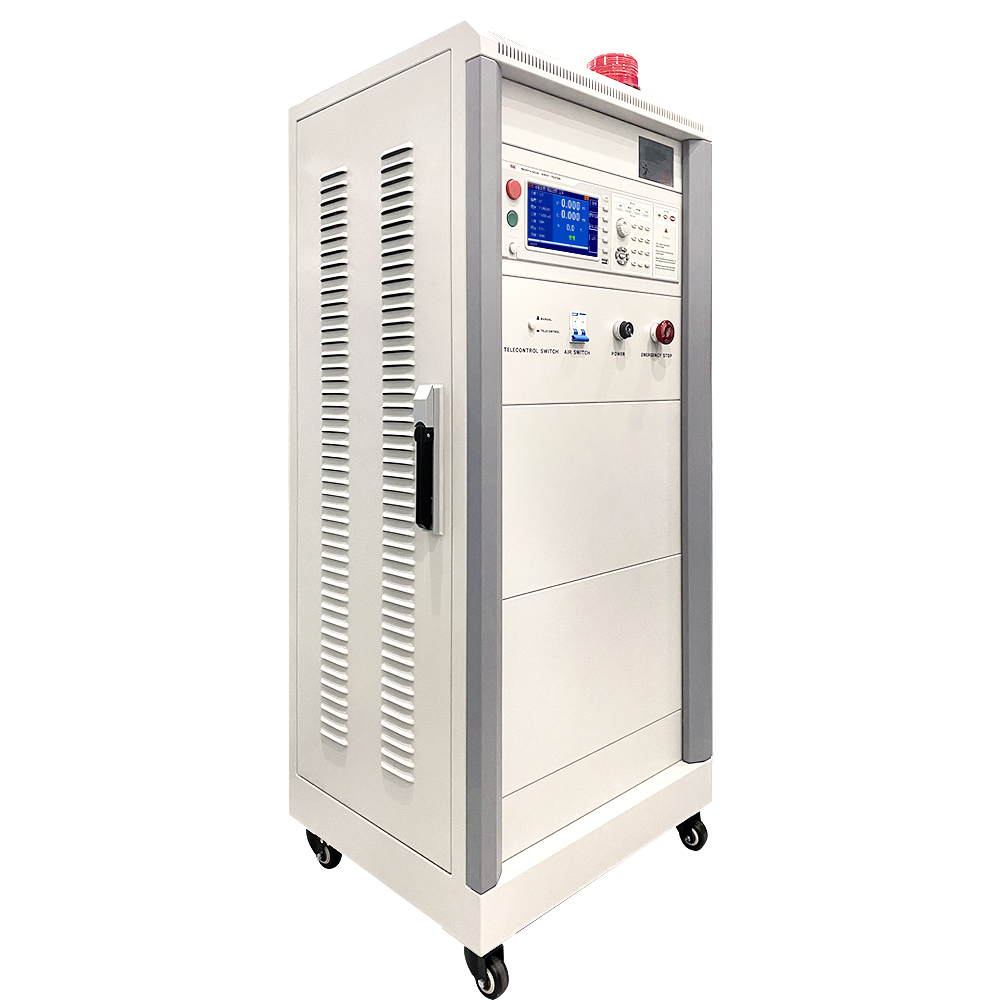

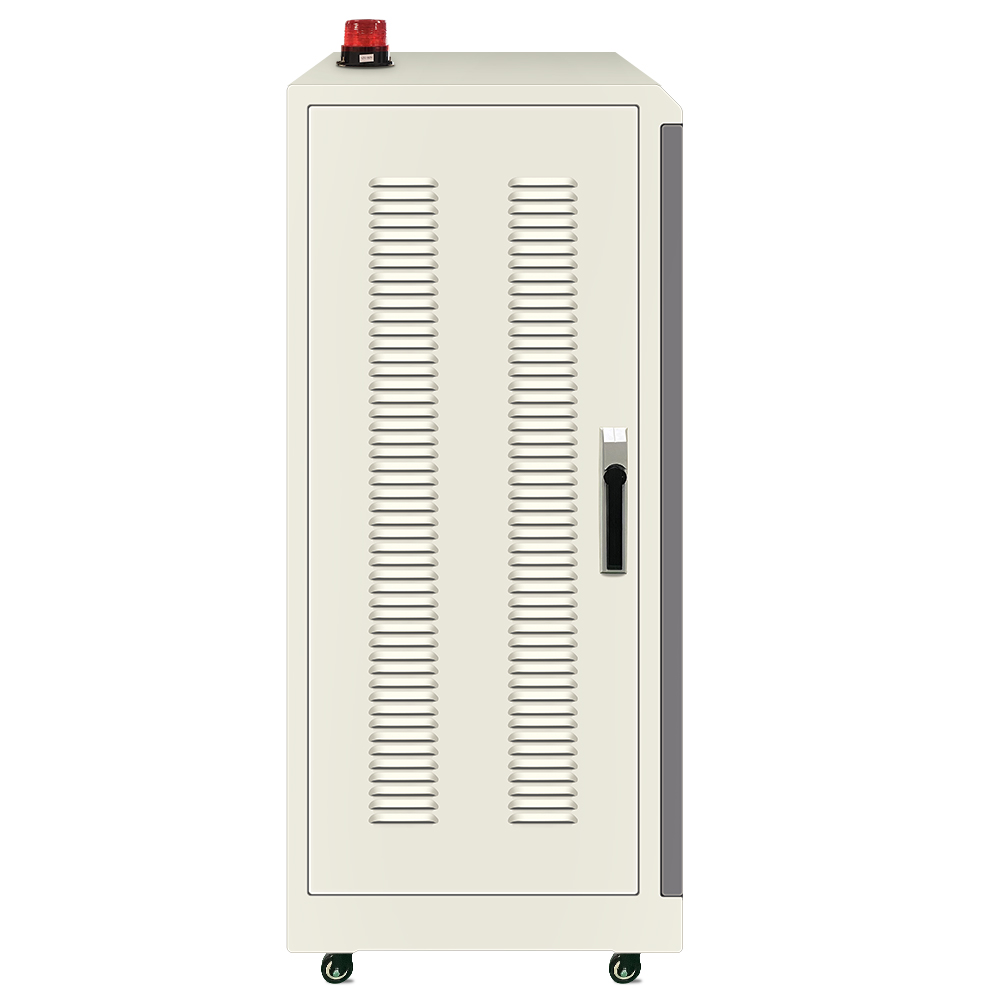

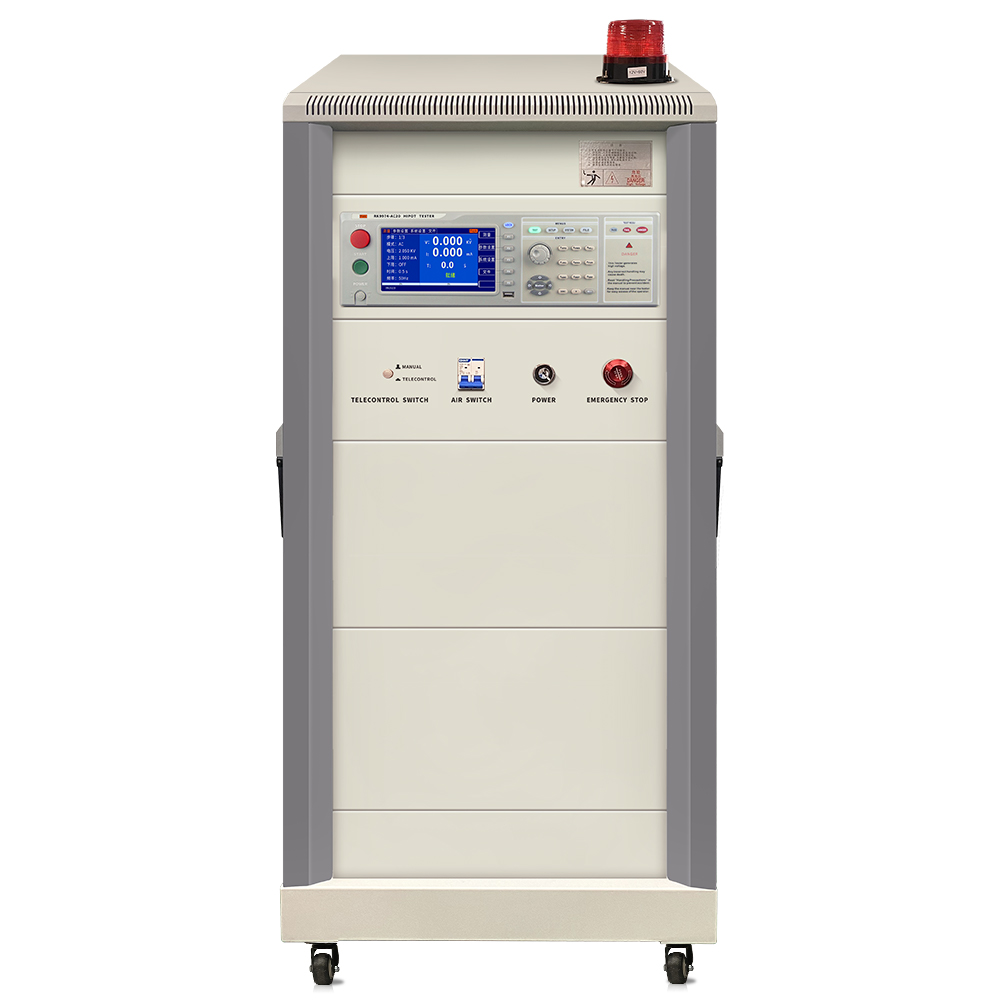

产品介绍
本系列程控超高压测试仪是针对高压光耦合器及高压继电器、高压开关、PV模组等绝缘耐受力较高的器件提供高压的耐压测试与分析，均采用高速MCU和大规模数字电路
设计的高性能的安规测试仪，其输出电压的大小、输出电压的上升、 下降、输出电压的频率完全由MCU控制，能实时显示击穿电流值和电压值，并具有无线遥控功能，配备PLC、RS232C、RS485、USB、LAN接口，
方便与计算机或PLC系统组成综合测试系统。能够快速、准确地对家用电器、仪器仪表、照明电器、电动电热工具、计算机、信息类整机进行安规测量。输出的高压所需的正弦波采用DDS原理产生，并采用负反馈技术，使输出的波形纯净稳定
适用标准：IEC60335-1、GB4706.1、UL60335-1家用和类似用途电器的安全第一部分：通用要求
UL60950、GB4943、IEC60950信息技术设备UL60065、GB8898、IEC60065音频、视频及相似电子机械安全要求IEC61010、GB4793.1测量、控制和实验室用电气设备的安全要求第1部分：通用要求
性能特点
采用 7 寸 TFT(800*480）显示设置参数及测试参数，显示内容醒目、丰富
测试仪可把设定的参数以文件保存通过U盘进行调用或存储
可通过仪器后面板USB接口进行软件升级
可调高压上升、下降时间，可适应不同测试对象要求
最大电压AC 50KV
人性化的操作界面、支持数字按键直接输入，拨盘输入、操作更简捷
标配 PLC 接口，RS232 接口， RS485 接口、USB 接口
具有无线遥控功能
应用领域
元器件：二极管、三极管、高压硅堆、各种电子变压器、接插件、高压电容
家用电器：电视机、电冰箱、空调、洗衣机、除湿机、电热毯、充电器等
绝缘材料：热缩套管、电容器薄膜、高压套管、绝缘纸、绝缘手套等
电热及电动工具、仪器仪表等
高耐压测试、高压光耦、高压继电器、高压开关新能源汽车等
型号 | RK9974-AC30 | RK9974-DC30 | RK9974-AC50 | RK9974-DC50 | |
AC or DC | 输出 电压范围 | AC (0.00～30.00)kV | DC (1.00～30.00)kV | AC (3.00～50.00)kV | DC (3.00～50.00)kV |
最大 输入功率 | 600VA (30.0Kv 20mA) | 300VA (30.0Kv 10mA) | 1000VA (50.0Kv 20mA) | 500VA (50.0Kv 10mA) | |
最大 额定电流 | 20mA | 10mA | 20mA (可定制到50mA) | 10mA | |
输出波形 | 正铉波 DDS+功效 | ||||
电压表 | 范围 | AC (1.00～30.00)kV | DC (1.00～30.00)kV | AC (3.00～50.00)kV | DC (3.00～50.00)kV |
精度 | ±（2%+5个字） | ||||
设定误差 | |||||
电流表 | 测量范围 | AC 0～20mA | DC 0～10mA | AC 0～20mA | DC 0～10mA |
测量精度 | ±（2%+5个字） | ±（2%+5个字） | |||
计时器 | 范围 | 0-999S连续设定，0=连续 | |||
最小分辨率 | 0.1S | ||||
测试时间 | 0-999S连续设定，0=连续测试 | ||||
电弧侦测 | 0-20mA | ||||
输出频率 | 50/60Hz | ||||
工作温度 | 0-40℃ ≤75%RH | ||||
电源要求 | 220±10% 50Hz/60Hz±3Hz | ||||
接口 | 标配RS232、RS485、USB、PLC,无线遥控 | ||||
无线遥控功能 | 有 | ||||
屏幕 | TFT 7寸 800*480 | ||||
外形体积（D×H×W） | 500*1270*550mm | 机柜：500*1270*550mm 平板车：710*485*840mm | |||
重量（净重） | 100.55kG | 机柜：80kG 平板车配件：50kG | |||
随机标配附件 | 电源线RK00051、RS232通讯电缆RK00002、RS232转USB线RK00003、USB转方口连接线RK00006、RK00013测试线、防逆流盒、高压警示灯组件RK9974-LED（放置在主机机柜内） | ||||
选配件 | RK00031 USB转RS485母串口线工业级 连接线1.5米长、RK00070串口选件LAN网口 | ||||

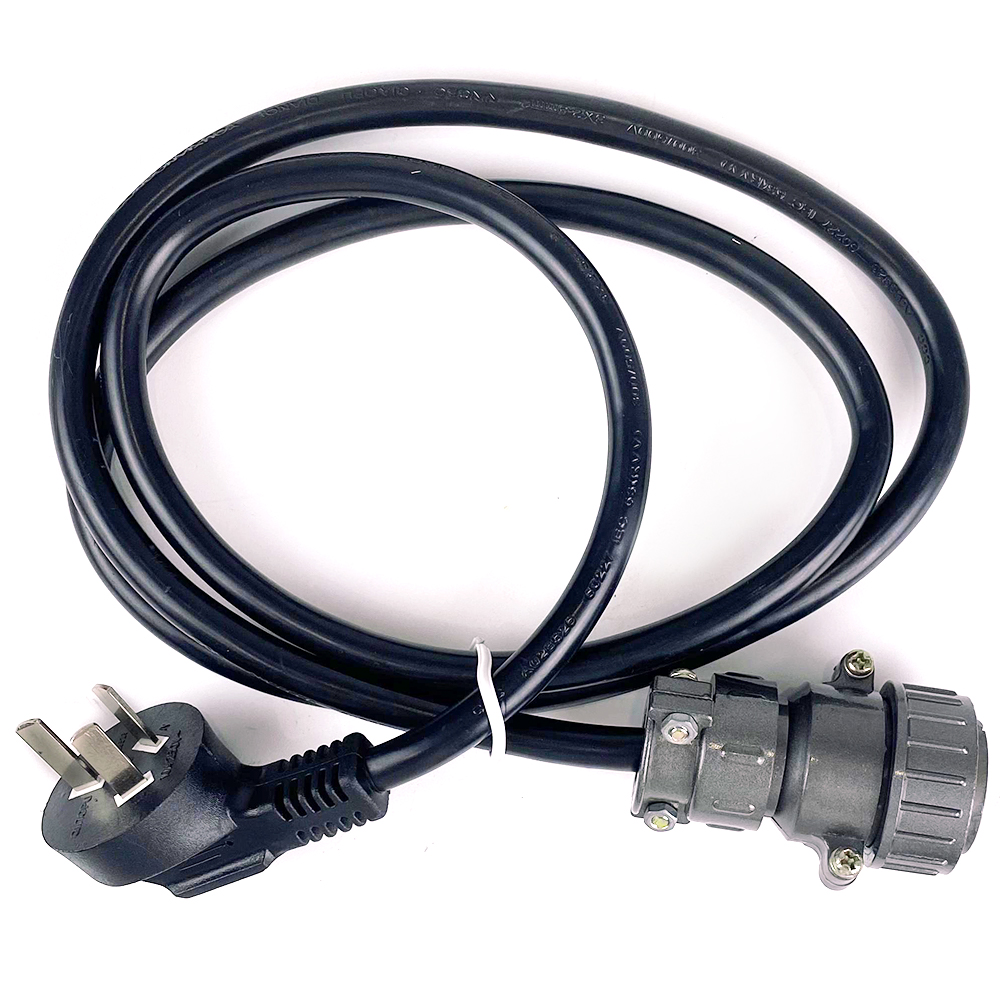

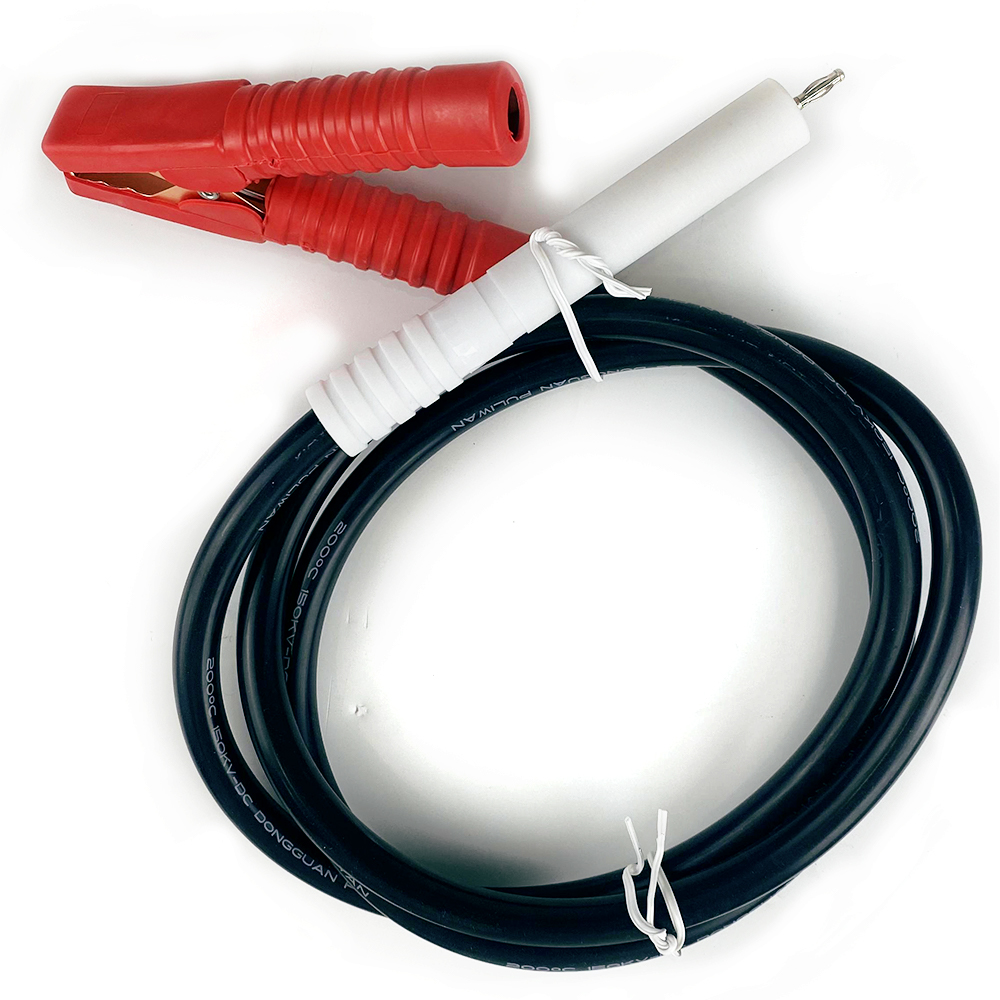

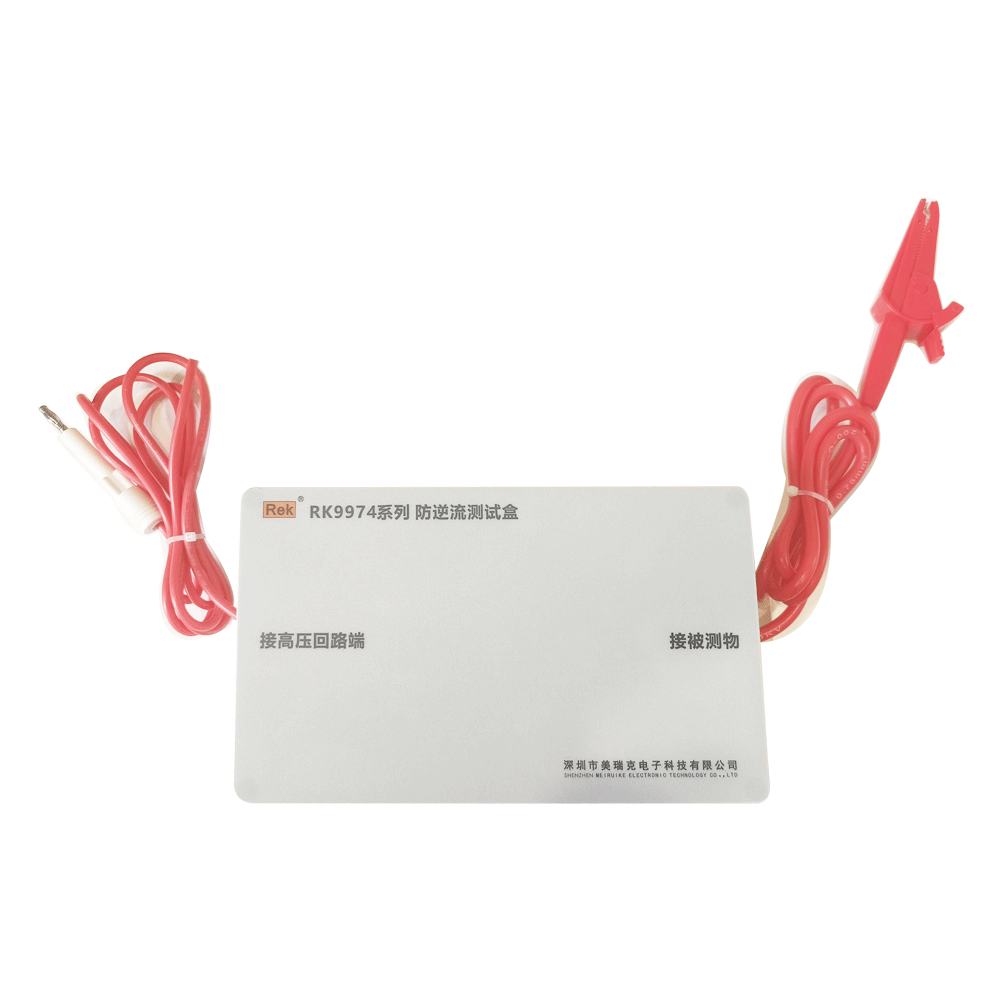

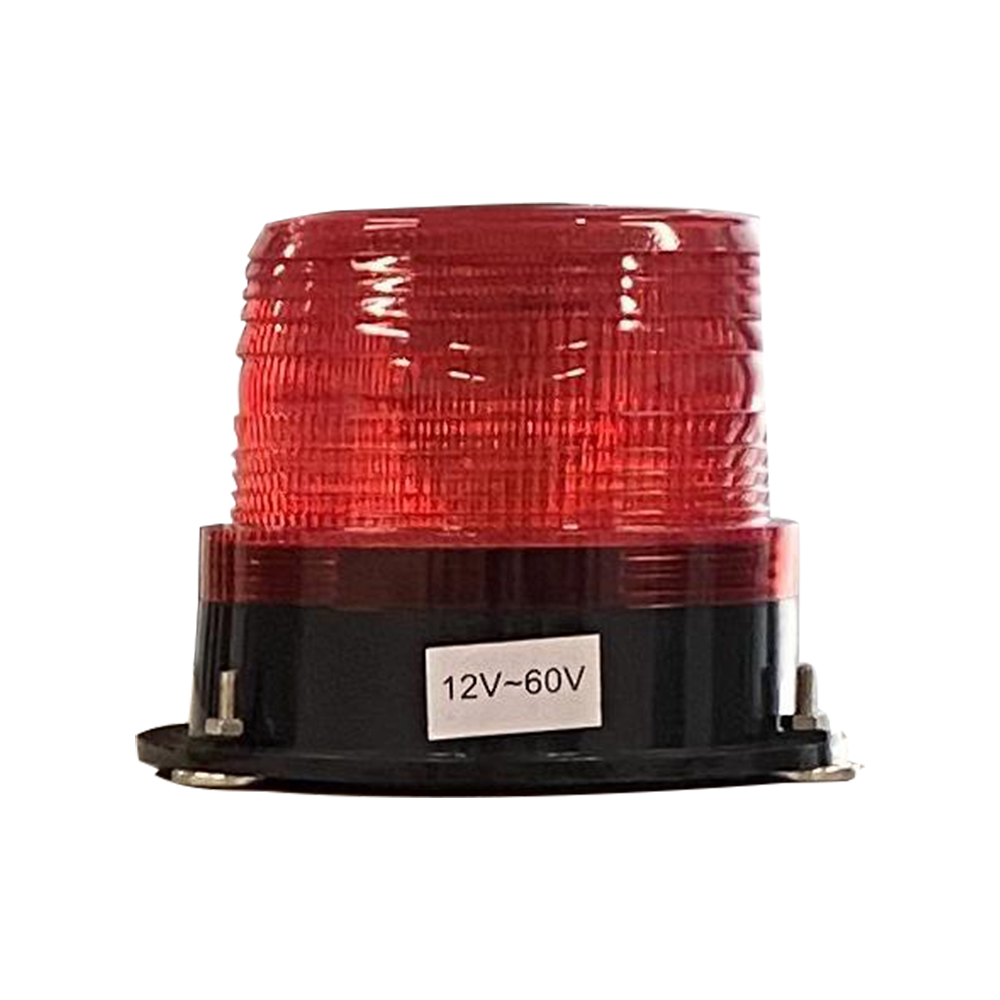

型号 图片 类型 概述 电源线RK00051 标配 器标配电源线，可单独购买。 RS232通讯电缆RK00002 标配 仪器标配通讯线，可单独购买。 RS232转USB线RK00003 标配 仪器标配RS232串口连接线，可单独购买。 USB转方口连接线RK00006 标配 仪器标配USB转方口连接线（上位机）。 说明书 官网产品页下载 标配 仪器标配产品说明书 RK00013测试线 标配 仪器标配耐电压测试夹，可单独购买。 防逆流测试盒 标配 仪器标配防逆流测试盒，可单独购买。 高压警示灯组件RK9974-LED 标配 仪器标配高压警示灯，可单独购买。 RK00031连接线 选配 仪器选配RK00031 USB转RS485母串口线工业级 连接线1.5米长
