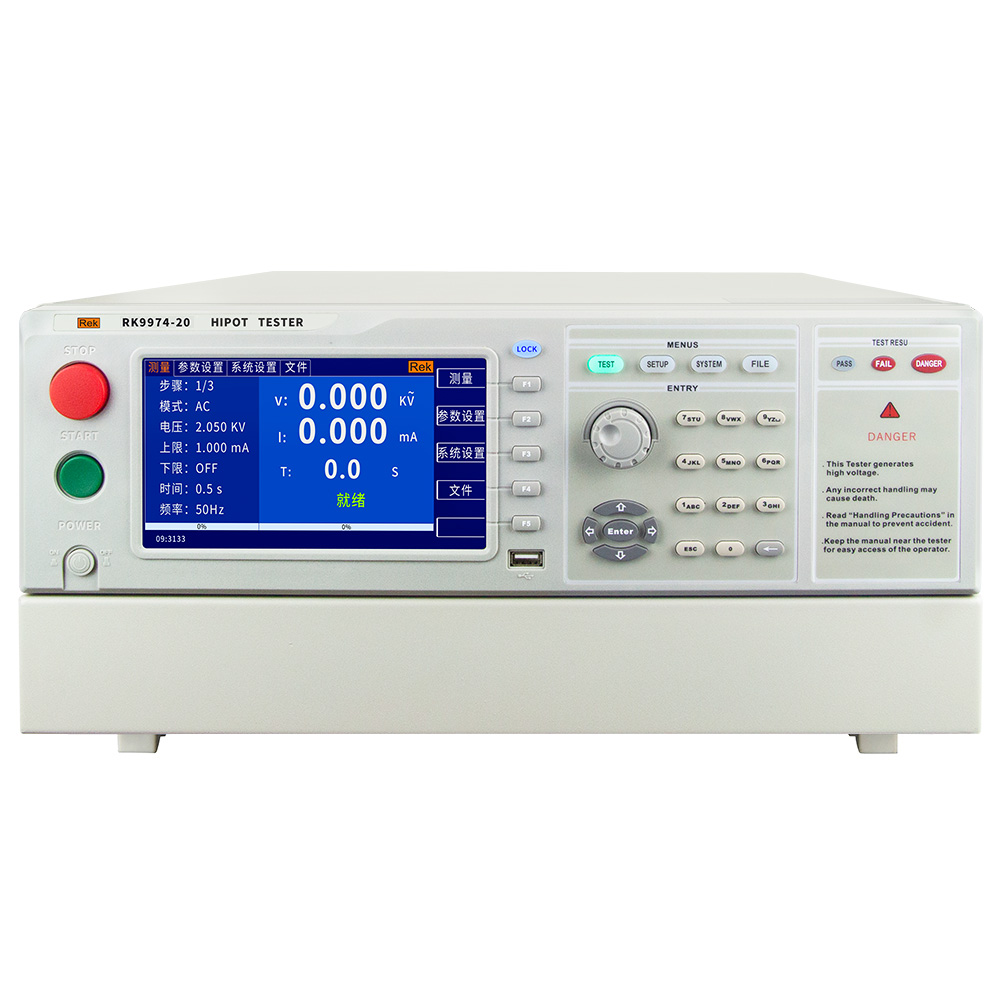

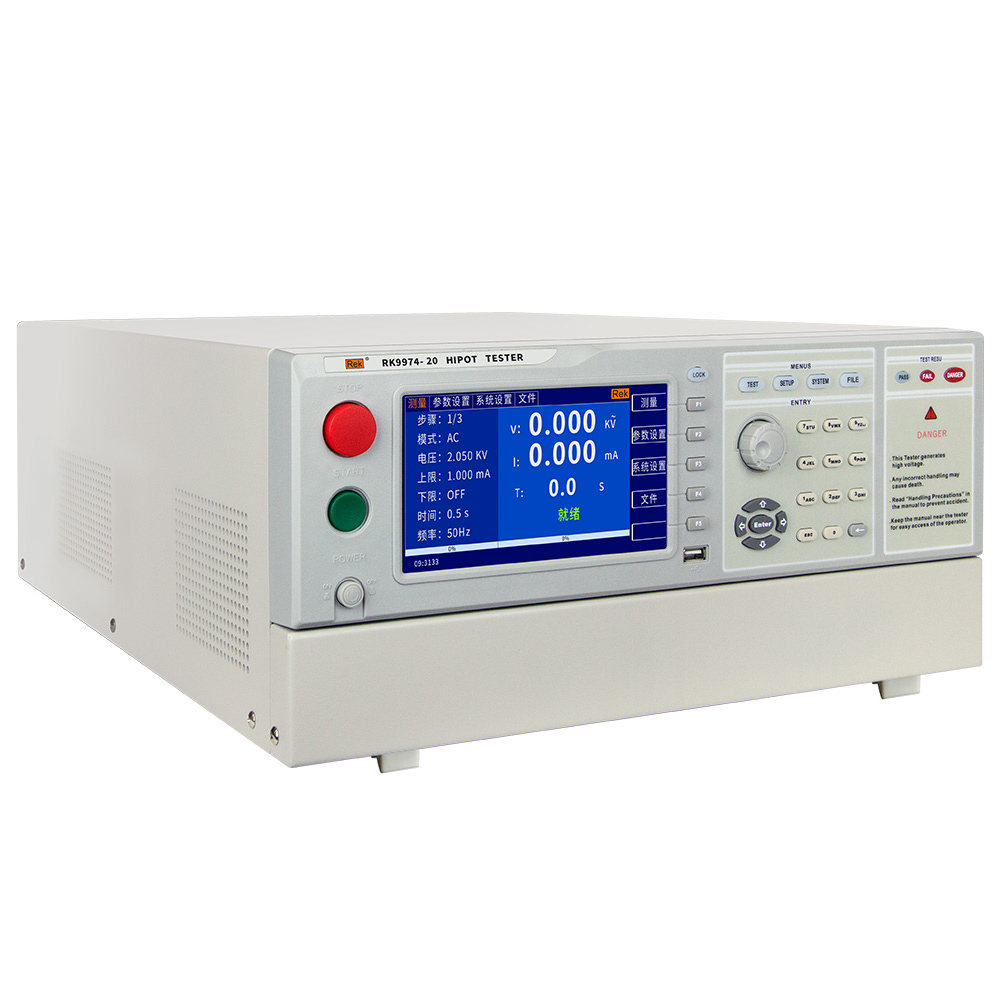

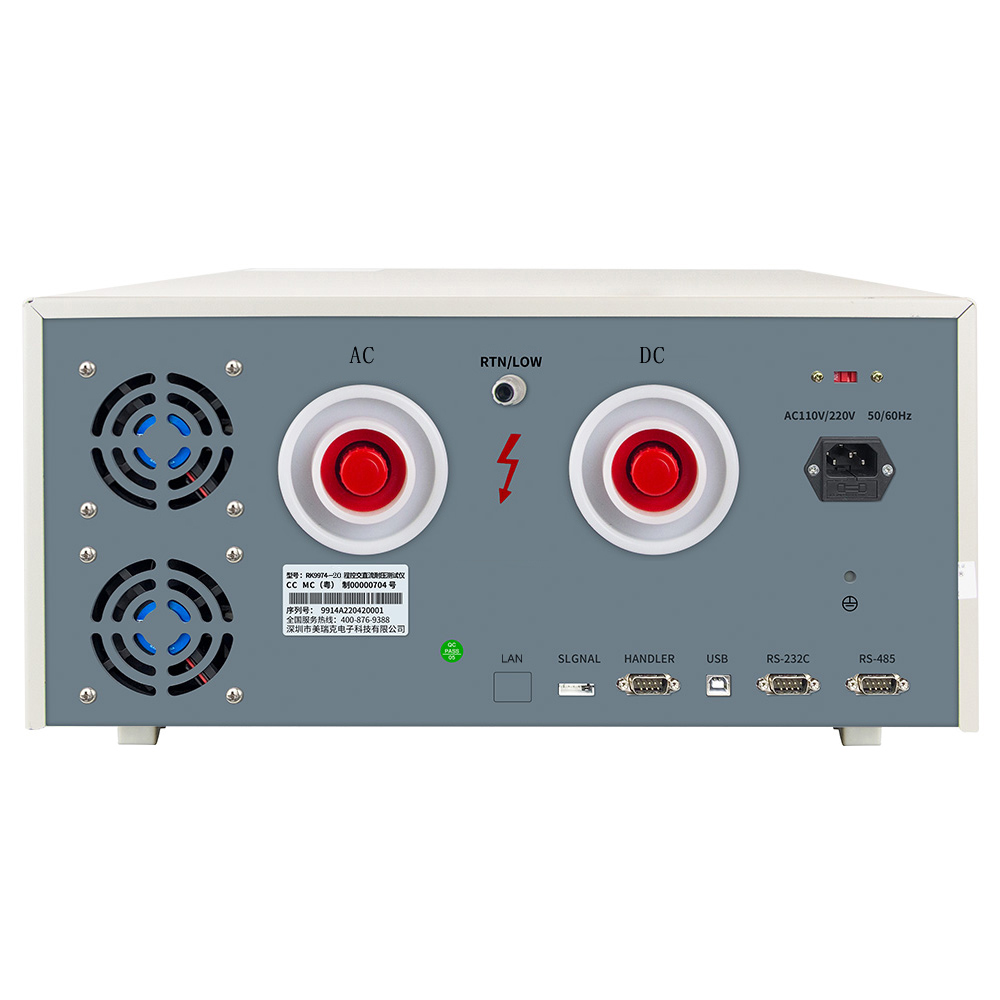

RK9974-20/RK9974-AC20/RK9974-DC20程控超高压测试仪

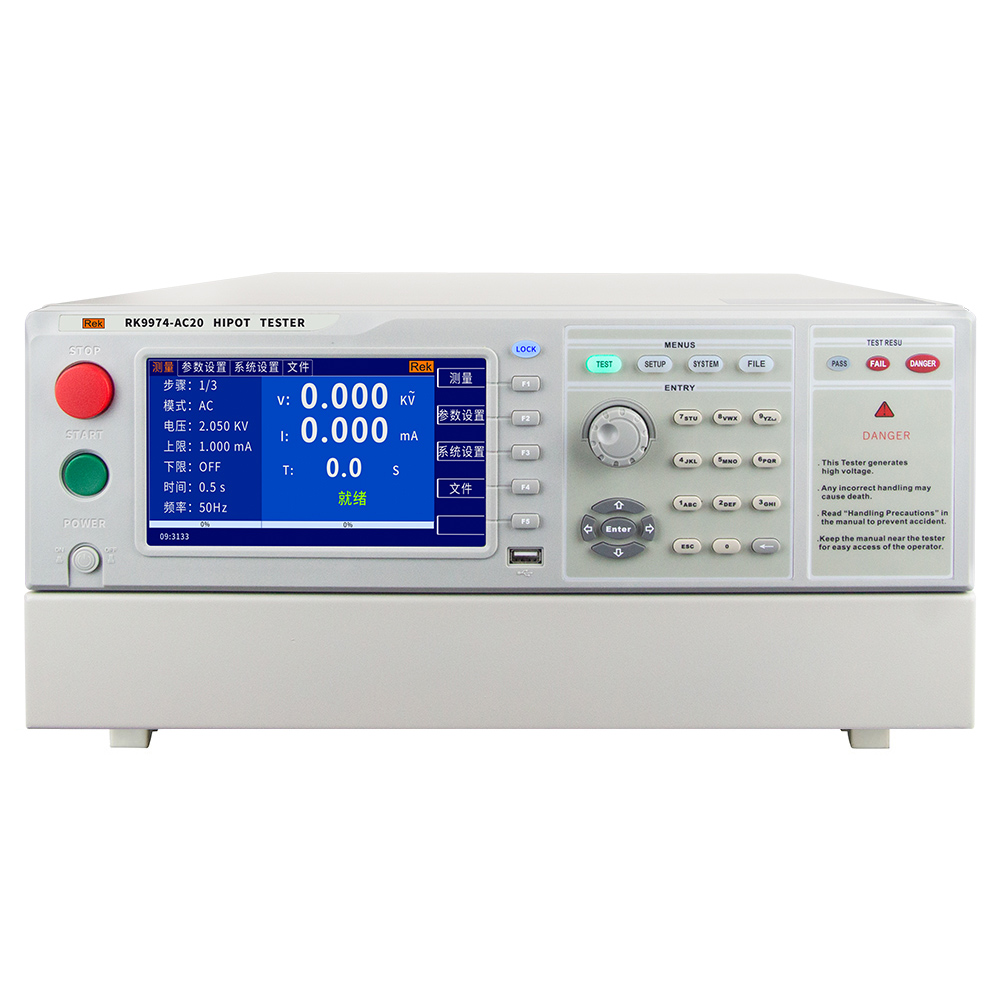

RK9974-AC20
输出电压AC:(0.50~20.00)kV
输出功率:400VA(20.0kV 20mA)

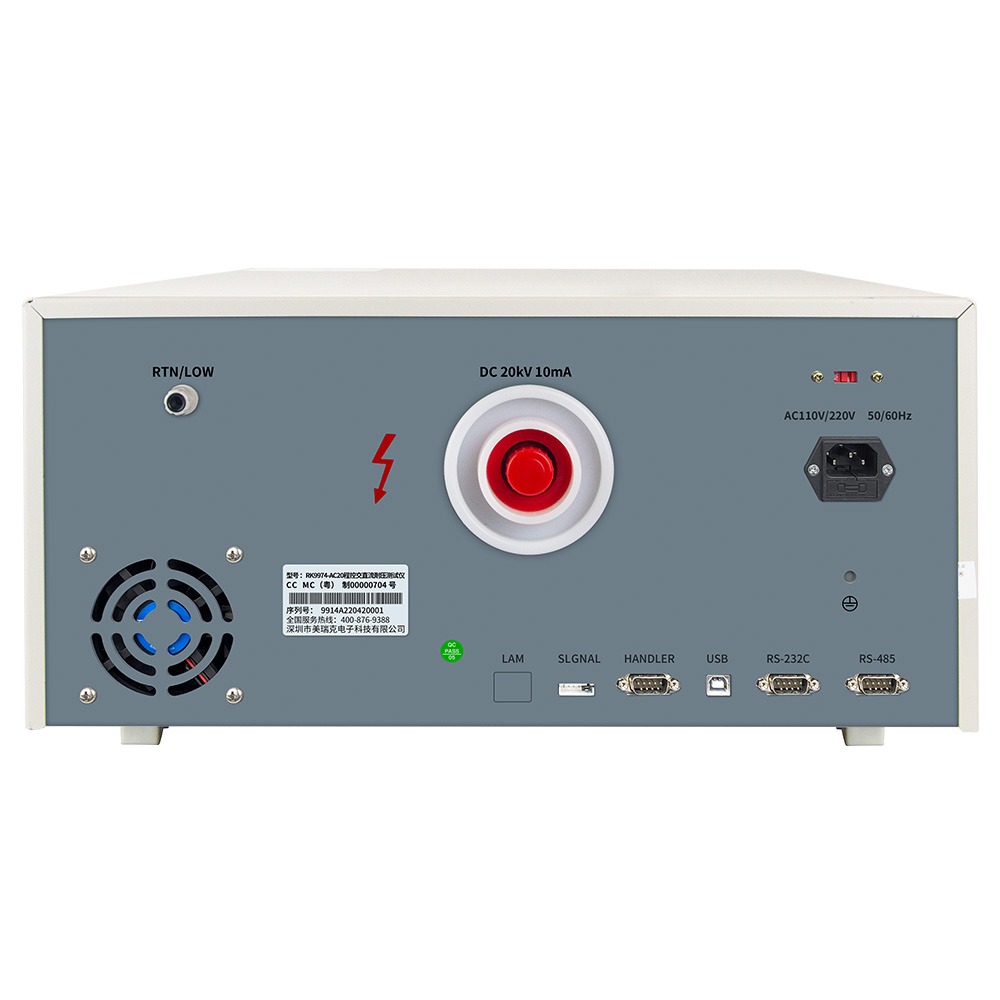

RK9974-DC20
输出电压DC:(0.50~20.00)kV
最大额定电流:10mA
RK9974-20
输出电压:AC/(0.50~20.00)kV DC/(0.50~20.00)kV
最大额定电流:20mA
产品描述
技术参数
操作视频
产品附件
产品图片
上位机软件
产品介绍

本系列程控超高压测试仪是针对高压光耦合器及高压继电器、高压开关、PV模组等绝缘耐受力较高的器件提供高压的耐压测试与分析,均采用

高速MCU和大规模数字电路设计的高性能的安规测试仪,其输出电压的大小、输出电压的上升、 下降、输出电压的频率完全由MCU控制,能实时显示击穿电流值和电压值,

并具有无线遥控功能,配备PLC、RS232C、RS485、USB、LAN接口,方便与计算机或PLC系统组成综合测试系统。能够快速、准确地对

家用电器、仪器仪表、照明电器、电动电热工具、计算机、信息类整机进行安规测量。输出的高压所需的正弦波采用DDS原理产生,并采用负反馈技术,使输出的波形纯净稳定。

适用标准:IEC60335-1、GB4706.1、UL60335-1家用和类似用途电器的安全第一部分:通用要求UL60950、GB4943、IEC60950信息技术设备

UL60065、GB8898、IEC60065音频、视频及相似电子机械安全要求IEC61010、GB4793.1测量、控制和实验室用电气设备的安全要求第1部分:通用要求


性能特点

采用 7 寸 TFT(800*480)显示设置参数及测试参数,显示内容醒目、丰富
测试仪可把设定的参数以文件保存通过U盘进行调用或存储
可通过仪器后面板USB接口进行软件升级
最大输出直流电压20KV
可调高压上升、下降时间,可适应不同测试对象要求
人性化的操作界面、支持数字按键直接输入,拨盘输入、操作更简捷
中英文双语操作界面,适应不同用户的需求
标配 PLC 接口,RS232 接口, RS485 接口、USB 接口


应用领域

元器件:二极管、三极管、高压硅堆、各种电子变压器、接插件、高压电容
家用电器:电视机、电冰箱、空调、洗衣机、除湿机、电热毯、充电器等
绝缘材料:热缩套管、电容器薄膜、高压套管、绝缘纸、绝缘手套等
电热及电动工具、仪器仪表等
高耐压测试、高压光耦、高压继电器、高压开关等
新能源汽车

参数

机型

RK9974-20

RK9974-20定制版

RK9974-AC20

RK9974-DC20

ACW

输出电压范围

0.50~20.00)kV

/

最大输出功率

400VA(20.0kV 20mA)

最大额定电流

20mA

输出波形

正弦波 DDS源+PWM功放

DCW

输出电压范围

0.50~20.00kV

/

0.50~20.00kV

最大输出功率

200VA(20.0kV 10mA)

200VA(20.0kV 10mA)

IR

输出电压

/

0.5KV-5.0KV ±(1%+5个字)/

/

/

电压分辨率

1V

电压测试精度

±(2.0% 读数+2V )

最大输出电流

10mA

最大输出功率

10VA(1000V/10mA)

电阻测试范围
(精度)

0.1MΩ-100.0GΩ
≥500V  0.10MΩ-1.0GΩ±5%
1.0G-50.0 GΩ ±10%
50.0 GΩ-100.0 GΩ±15%
<500V 0.20MΩ-1.0GΩ ±10%
1.0GΩ-10.0GΩ 无精度要求

放电功能

测试结束后自动放电

电压表

范围

AC (0.50~20.00)kV   DC(0.50~20.00)kV

AC(0.50~20.00)kV

DC(0.50~20.00)kV

精度/设定误差

±(3%+5个字)

±( 1.5%+5个字)

电流表

测量范围

AC 0~20mA  DC 0~10mA

AC 0~20mA

DC 0~10mA

测量精度

±(3%+5个字)

±( 1.5%+5个字)

计时器

范围

0.0S -999S OFF=连续测试

最小分辨率

0.1S

测试时间

0.1s-999.9s

0-999S连续设定,0=连续测试

电弧侦测

0.1mA-20mA

0-20mA

输出频率

50Hz/60Hz

工作温度

0-40℃ ≤75%RH

电源要求

110/220 ±10% 50Hz/60Hz ±3Hz

220±10%  50Hz/60Hz±3Hz

接口

标配RS232 、RS485 、USB、PLC

屏幕

7寸TFT液晶屏

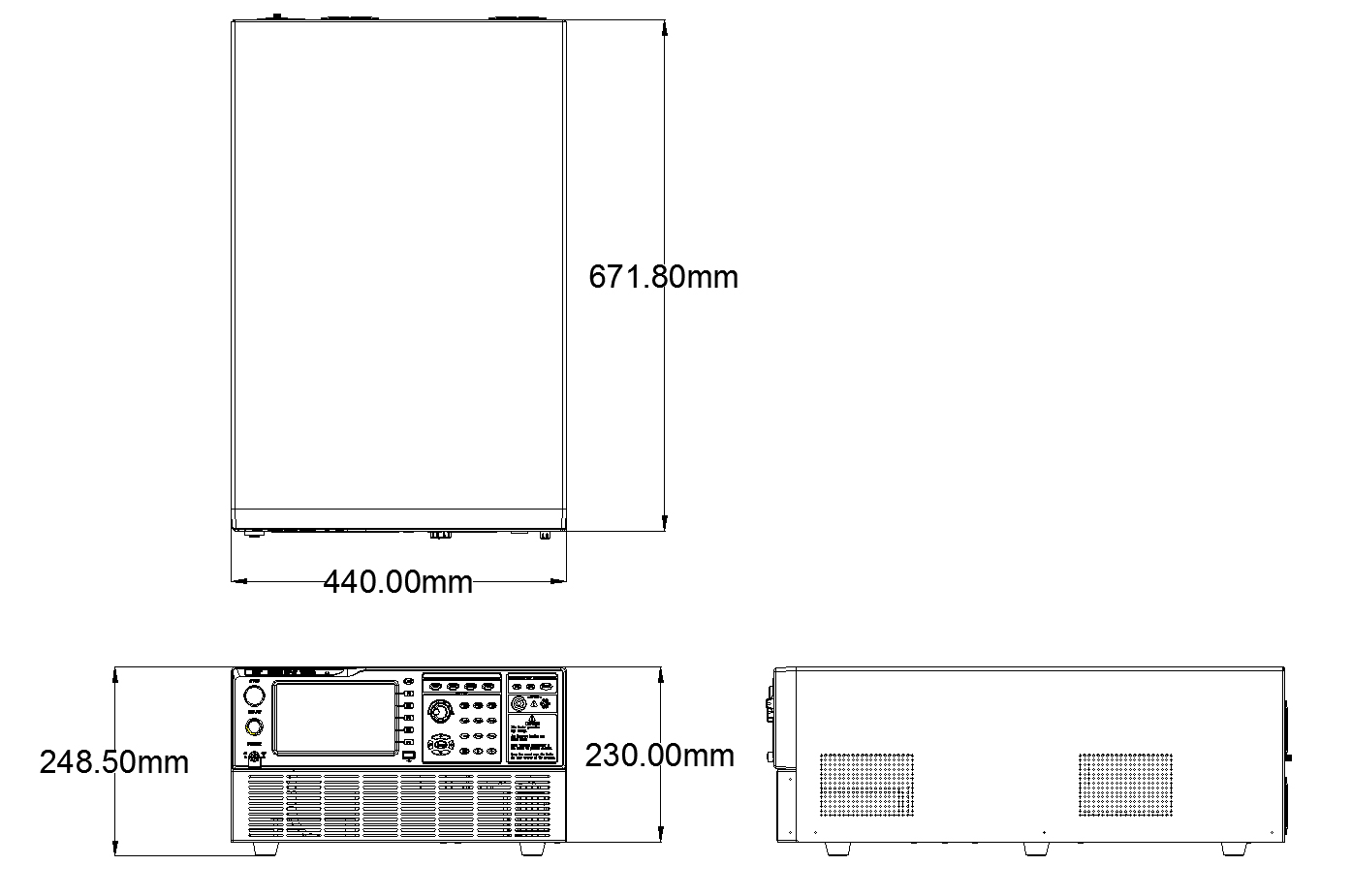

外形体积 (D × H × W)

670*230*435mm

673*230*440mm

重量

59.4KG

56.6KG

58.5KG

随机标配附件

电源线RK00001、RS232 通讯电缆RK00002 、RS232 转USB线RK00003 、USB转方口连接线RK00006 、上位机(官网下载)、高压测试线RK00015、测试线RK000048

选配件

RK00031USB转RS485母串口线工业级
连接线1.5米长、RK00070串口选件LAN网口




型号


类型

概述

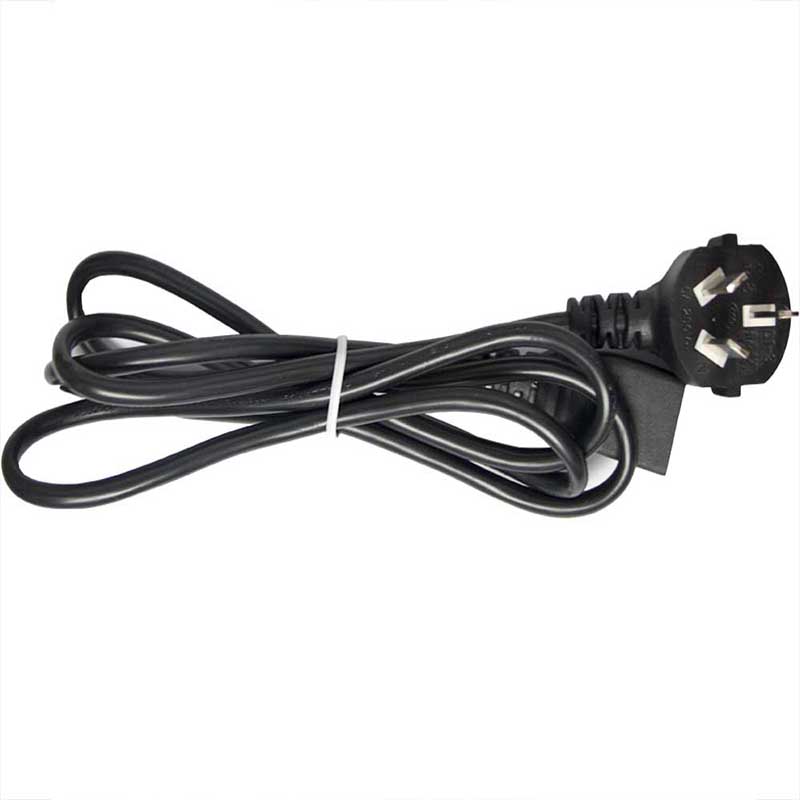

电源线RK00001

香港六宝典免费资料大全

标配

仪器标配国标电源线,可单独购买。

高压测试线RK00015

香港六宝典免费资料大全

标配

仪器标配耐电压测试夹,可单独购买。

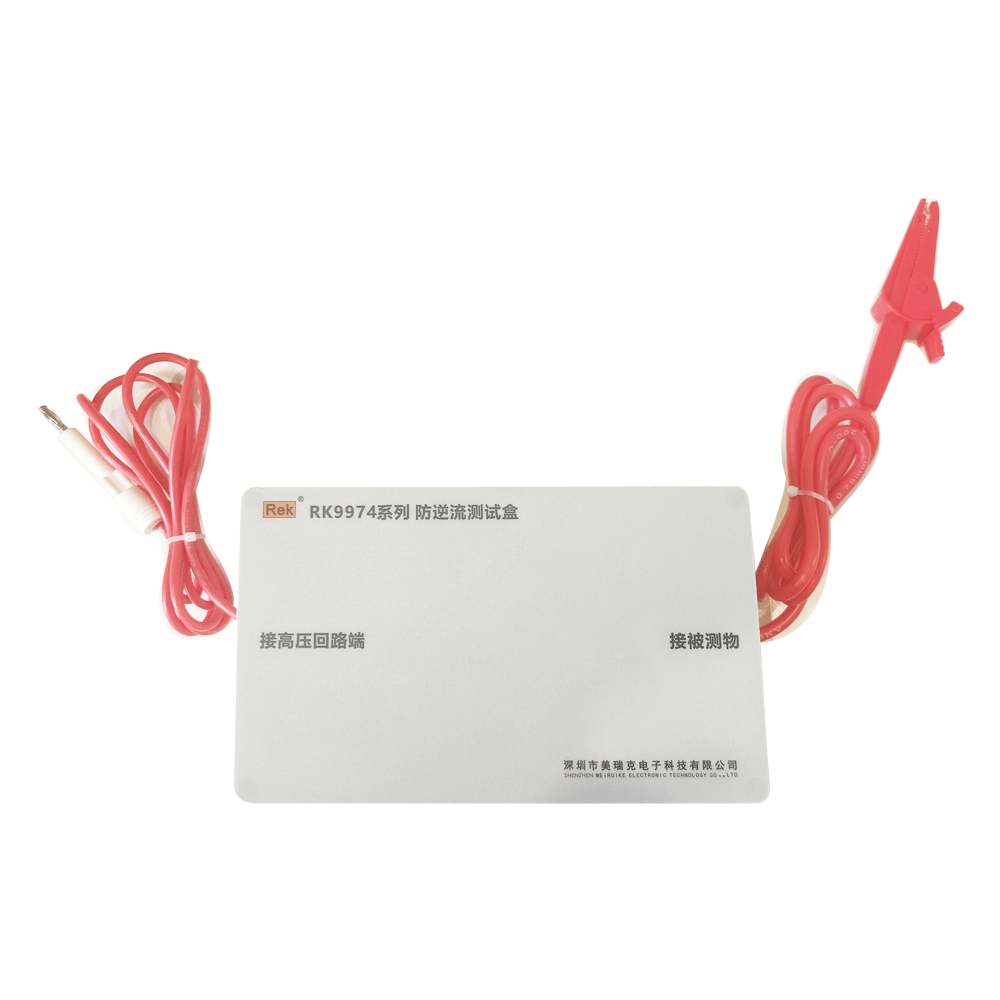

防逆流测试

香港六宝典免费资料大全

标配

仪器标配防逆流测试盒,可单独购买。

说明书

官网产品页下载

标配

仪器标配上位机软件。

合格证保修卡

香港六宝典免费资料大全

标配

仪器标配合格证及保修卡。

RS232 连接线

香港六宝典免费资料大全

标配

仪器标配RS232串口连接线,可单独购买

出厂校准证书

香港六宝典免费资料大全

标配

仪器标配产品校准证书。

RS232转USB连接线

香港六宝典免费资料大全

标配

仪器标配RS232转USB连接线(上位机)。

USB转方口连接线

香港六宝典免费资料大全


标配

仪器标配USB转方口连接线(上位机)。

上位机软件

官网产品页下载

标配

仪器标配上位机软件

香港六宝典免费资料大全香港六宝典免费资料大全香港六宝典免费资料大全香港六宝典免费资料大全香港六宝典免费资料大全香港六宝典免费资料大全香港六宝典免费资料大全
RK9974系列程控超高压测试仪上位机软件:https://drive.weixin.qq.com/s?k=AE4AMQdrACQa2Q1RPi
