产品介绍

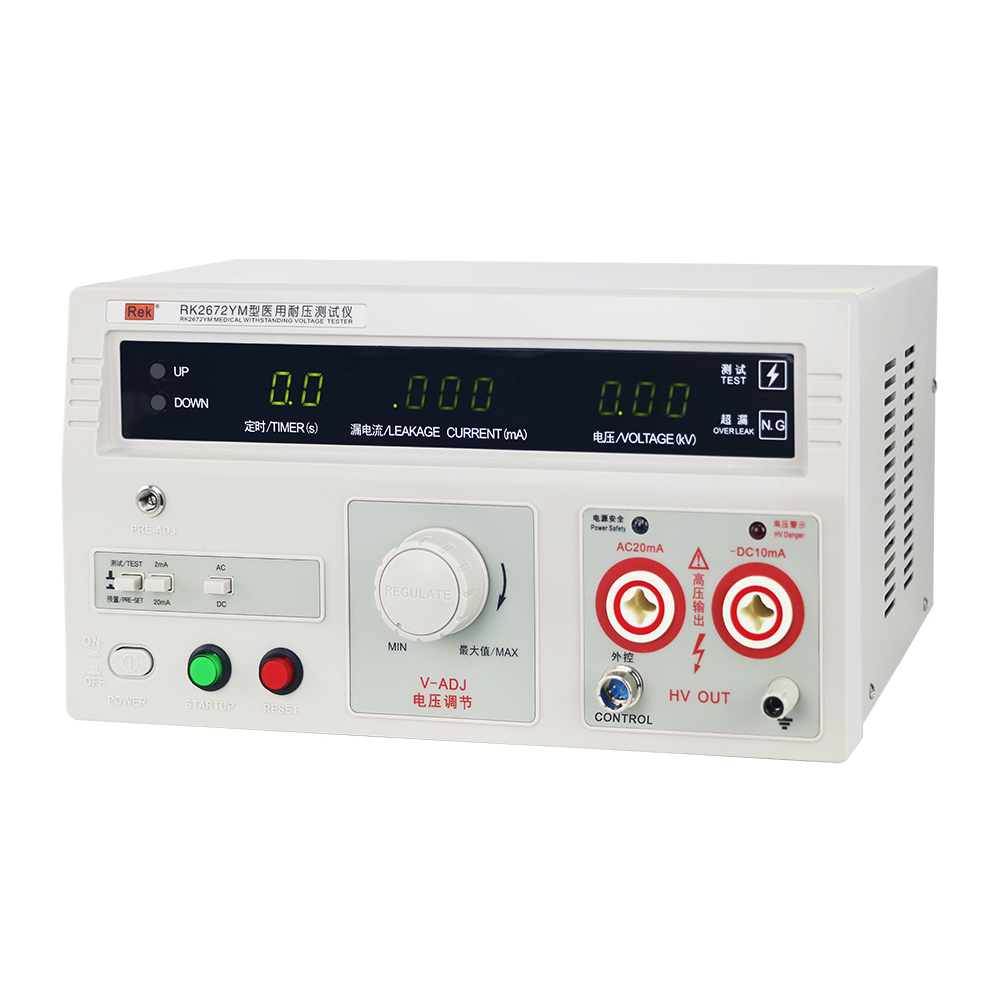

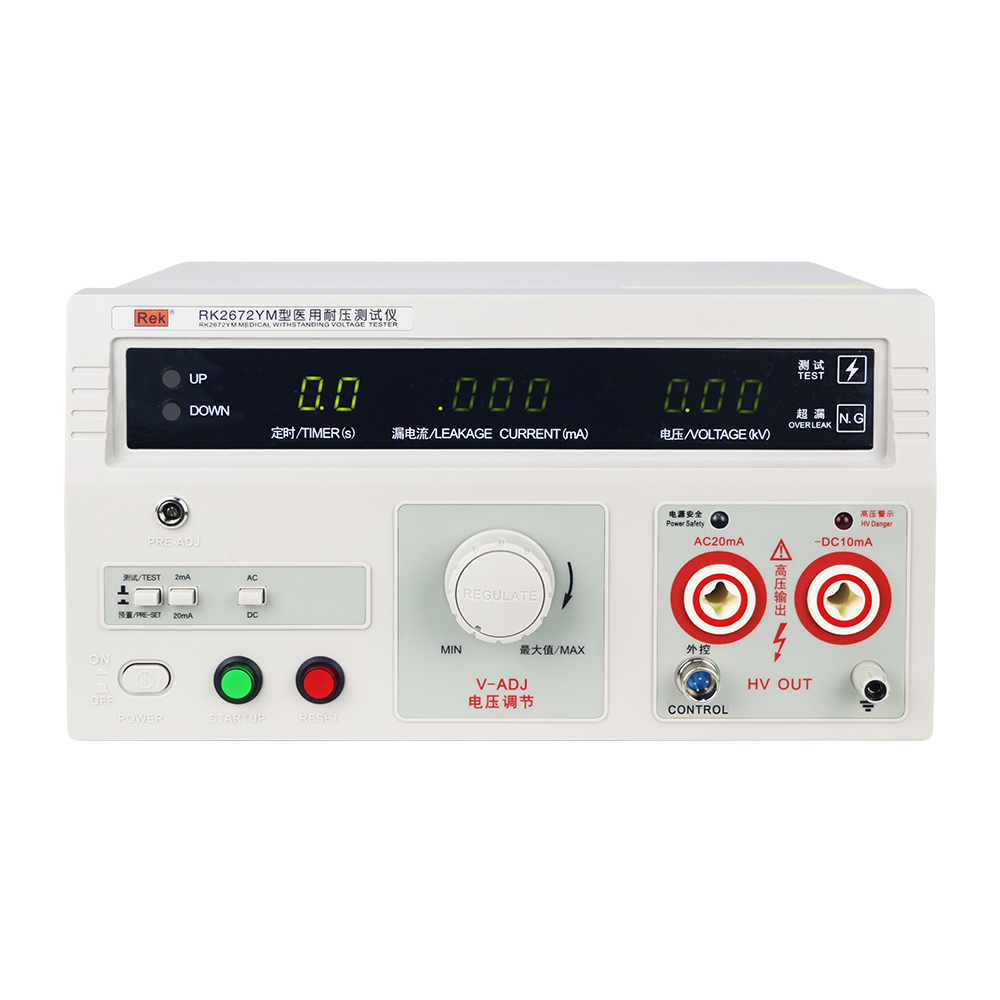

RK2670YM/RK2672YM/RK2672CY医用耐压测试仪具有常规耐压侧仪所有的功能外,增加了电弧(闪络)侦测功能,通过外接示波器,可以直观、准确、快速、可靠的检测到被测电气设备的“闪络”现象,
被测电气设备无“闪络”现象时,示波器显示一个稳定的“李沙育图形(即一个闭合的圆环)”,若被测电气设备发生“闪络”现象,则李沙育波形边缘会出现锯齿状,说明被测电气设备内部有“闪络”。
本产品同时也适合需要检测“闪络”缺陷的各种电气设备,是医用电气设备制造商、维修部门、使用单位以及产品质量检测部门、技术监督部门不可少的耐压测试仪。
应用领域
性能特点
机型 | RK2672CY | RK2670YM | RK2672YM | RK2671AY | |
ACW | 输出电压范围 | (0.00~5.00)kV | (0.00~10.00)kV | ||
最大输出功率 | 500VA(5.00kV 100mA) | 100VA(5.00kV 20mA) | 100VA(5.00kV 20mA) | 200VA (10.0kV/20mA) | |
最大额定电流 | 100mA | 20mA | 20mA | 20mA | |
电流档位 | 2mA、20mA、100mA | 2mA、20mA | 2mA、20mA | 2mA、20mA | |
输出波形 | 正弦波 | 正弦波 | 正弦波 | 正弦波 | |
输出波形失真度 | ≤5%(空载或纯电阻负载) | ≤5%(空载或纯电阻负载) | ≤5%(空载或纯电阻负载) | ≤5%(空载或纯电阻负载) | |
测试时间 | 0.0S-999S 0=连续测试 | 0.0S-999S 0=连续测试 | 0.0S-999S 0=连续测试 | 0.0s~999s 0.0=连续测试 | |
DCW | 输出电压范围 | (0.00~5.00)kV | / | (0.00~5.00)kV | (0.00~10.0)kV |
最大输出功率 | 100VA(5.00KV 20mA) | 50VA(5.00KV 10mA) | 100VA(10.0KV/10mA) | ||
最大额定电流 | 20mA | 10mA | 10mA | ||
电流档位 | 2mA、20mA | 2mA、10mA | 2mA、10mA | ||
波纹系数 | ≤5% | ≤5% | ≤5% | ||
测试时间 | 0.0S-999S 0=连续测试 | 0.0S-999S 0=连续测试 | 0.0s~999s 0.0=连续测试 | ||
电压表 | 范围 | (0.00~5.00)kV | (0.00~5.00)kV | (0.00~5.00)kV | (0.00 ~10.0KV ) |
精度 | ±(5%+3个字) | ±(5%+3个字) | ±(5%+3个字) | ± (5%+3个字) | |
分辨率 | 10V | 10V | 10V | 10V | |
显示数值 | 均方根值 | 均方根值 | 均方根值 | 均方根值 | |
电流表 | 测量范围 | 量程1:0.1mA~2mA | 量程1:0.1mA~2mA | 量程1:0.100mA~2mA | |
DC | 0.1mA~2mA | / | 0.1mA~2mA | 0.100mA~2mA | |
2mA~20mA | 2mA~10mA | 2mA ~10mA | |||
分辨率 | 2mA档:1uA; | 2mA档:1uA; | 2mA档:1uA; | 2mA档:1uA; | |
测量精度 | ±(5%+3个字)量程范围内 | ±(5%+3个字)量程范围内 | ±(5%+3个字)量程范围内 | ± (5%+3个字)量程范围内 | |
测试范围 | 0.0S-999S 0=连续测试 | ||||
计时器 | 范围 | 0.0S-999S | 0.0S-999S 0.0等于连续测试 | 0.0s~999s | |
最小分辨率 | 0.1S | / | 0.1s | ||
精度 | ±(1%+50ms) | ±(1%+50ms) | |||
变压器容量 | 500VA | 100VA | 200VA (10.0kV/20mA) | ||
电源要求 | AC:220V±10% 50Hz/60Hz±3Hz | ||||
工作环境 | 温度:(0-40)℃ 湿度≤75%RH | ||||
PLC接口 | 选配 | ||||
外控接口 | 标配 | ||||

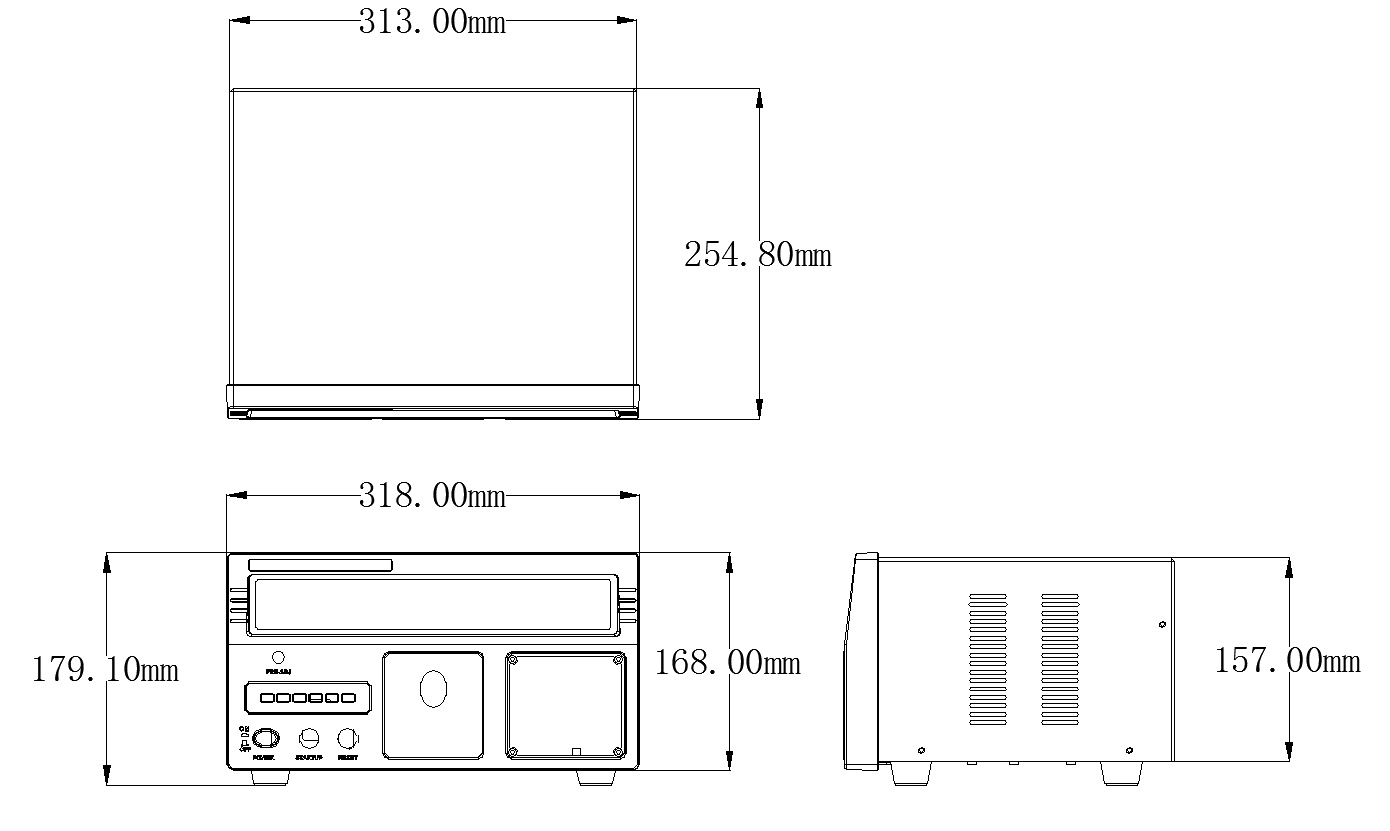

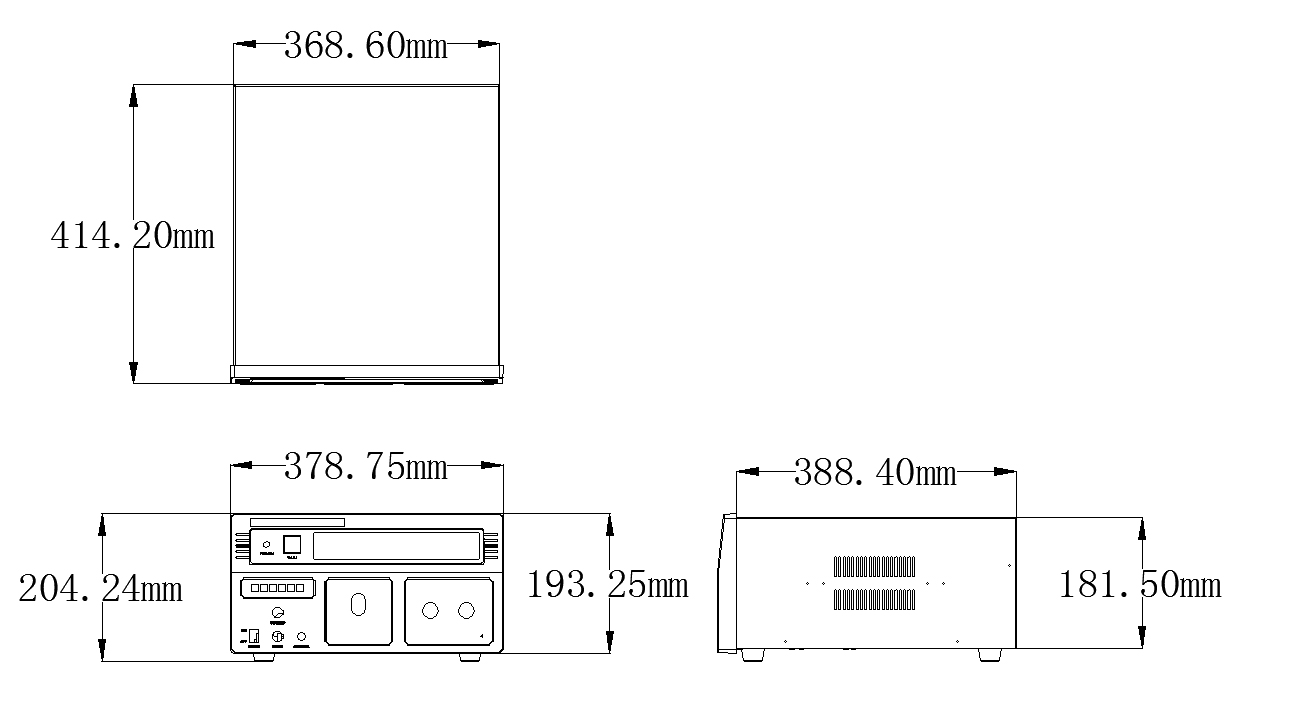

外形体积(D×H×W) | 407*199*378mm | 318*253*178mm | 313*248*175mm | 378*278*197mm | |
重量 | 20.45KG | 9.75KG | 10.35KG | 15.35Kg | |

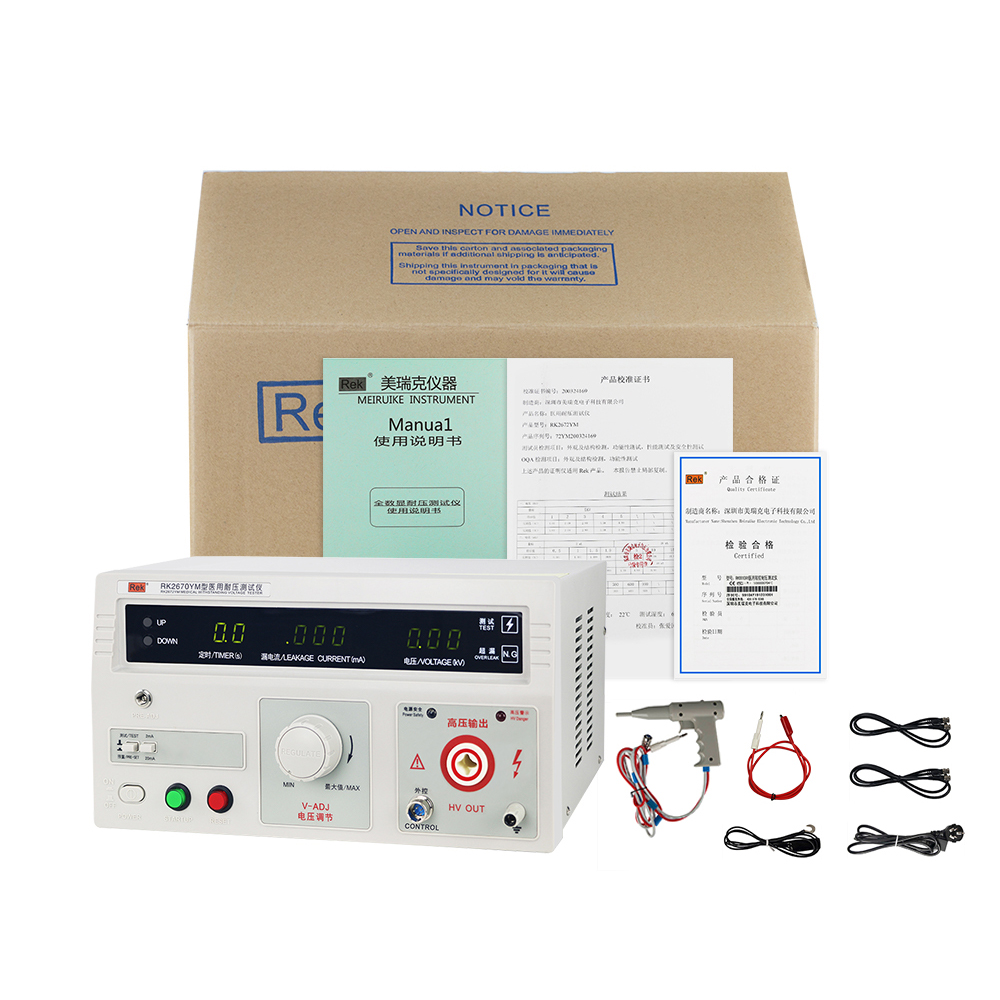

标配附件 | 电源线RK00001、高压测试线、接地线、BNC线、高压枪 | ||||
选配 | PLC接口、RK101系列点检盒 |
型号 | 图片 | 类型 | 概述 |
RK-16G | 标配 | 仪器标配高压遥控测试枪,可单独购买。 | |
RK00016 | 标配2条 | 仪器标配双头BNC线,可单独购买。 | |
RK26103 | 标配 | 仪器标配接地测试线,可单独购买。 | |
RK26101 | 标配 | 仪器标配测试线,可单独购买。 | |
RK00001 | 标配 | 仪器标配国标电源线,可单独购买。 | |
合格证保修卡 | 标配 | 仪器标配合格证及保修卡。 | |
出厂校准证书 | 标配 | 仪器标配产品校准证书。 | |
说明书 | 官网产品页下载 | 标配 | 仪器标配产品使用说明书。 |
RK101系列点检盒 | 选配 | 详情见附件点检仪。 | |
RK00002 | 选配 | 仪器选配PLC接口连接线需单独购买 |
