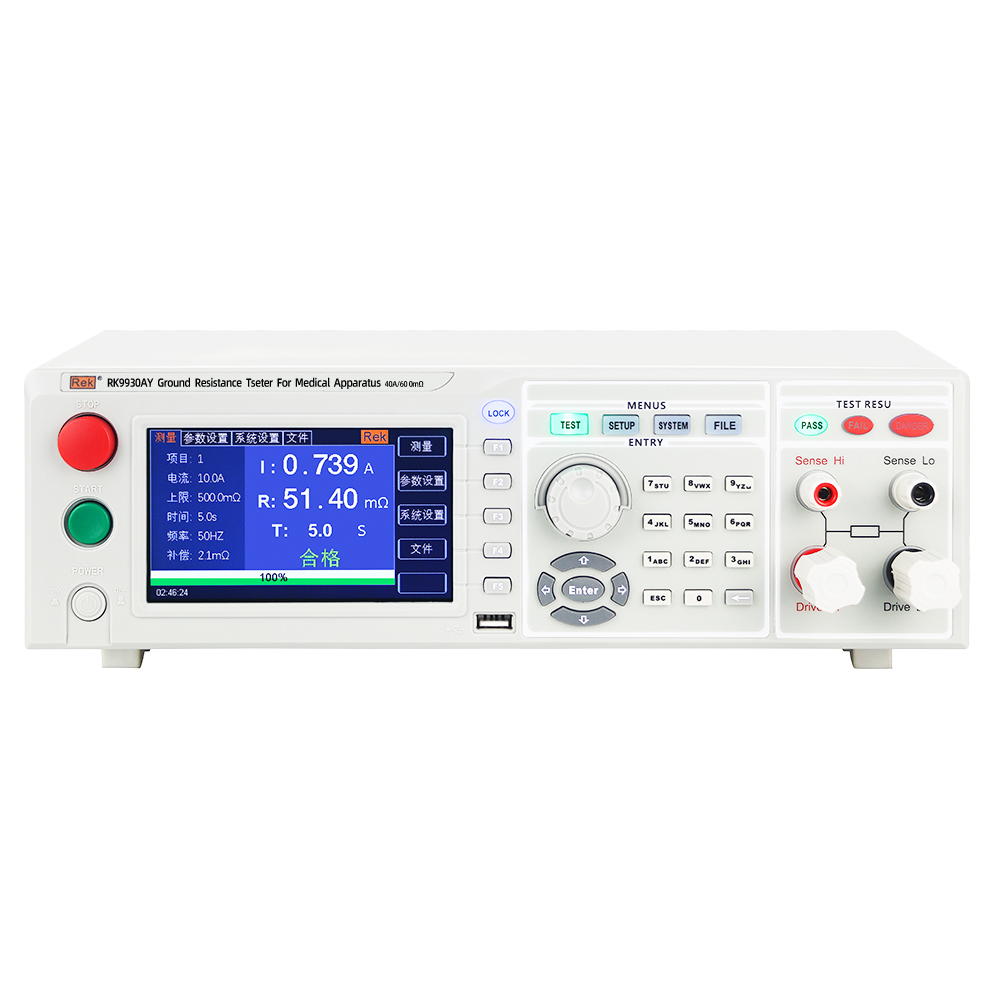

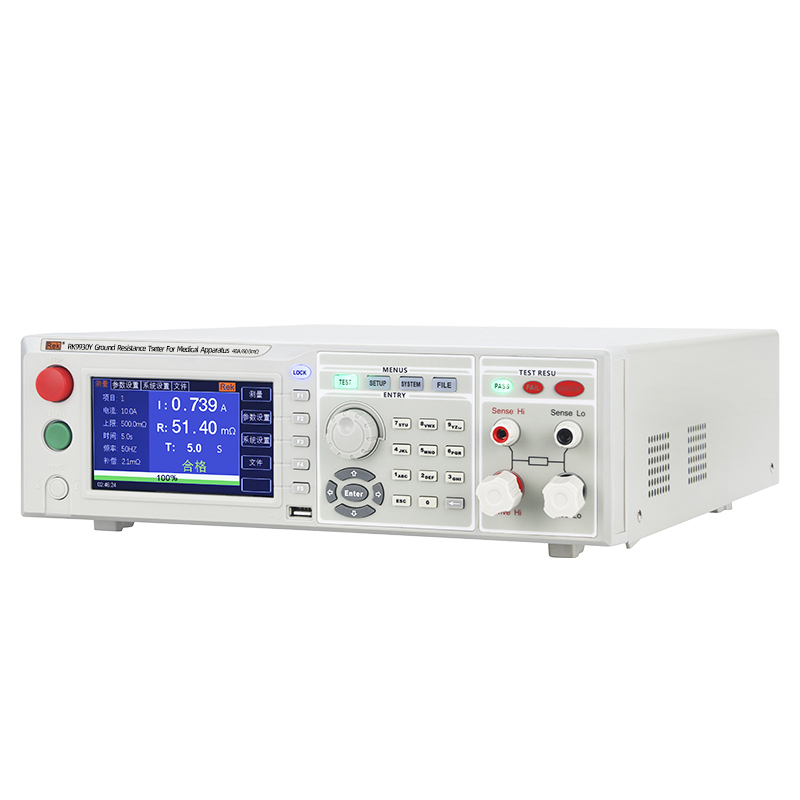

RK9930Y医用接地电阻测试仪均采用高速MCU和大规模数字电路设计的高性能的安规测试仪，输出电流采用硬件反馈、高速MCU控制技术，使输出电流稳定可靠。输出电流采用DDS+功放驱动输出，输出波形纯净失真小。能实时显示电流值和电阻值，并具有软体校准功能，配备PLC接口、RS232C、RS485、USB device、USB Host接口，可方便与计算机或PLC组成综合测试系统。能够快速、准确地对家用电器、仪器仪表、照明电器、电动电热器具、计算机、信息类整机进行安规综合测量。本仪器符合IEC60335-1、GB4706.1、UL60335-1家用和类似用途电器的安全第一部分：通用要求UL60950、GB4943、IEC60950信息技术设备UL60065、GB8898\IEC60065音频、视频及相似电子机械安全的要求IEC61010-1、GB4793.1测量、控制和实验室用电气设备的安全要求第1 部分：通用要求。
本产品符合GB9706.1-2020(IEC60601-1：2012)医用标准。
应用领域
性能特点
型号 | RK9930Y | RK9930AY | RK9930BY | ||
基 本 功 能 | 屏幕尺寸 | 5 寸 TFT 液晶屏 | |||
数字键 | 参数设置数字输入 | ||||
编码开关 | 参数选择及确认功能 | ||||
上下左右 功能键 | 参数设定上下选择功能 | ||||
LOCK 键盘 | 防止意外修改测试条件或禁止测试条件被修改 | ||||
锁定功能 | |||||
报警功能 | 声讯报警 | ||||
通讯接口 | RS232C、RS485、USB | ||||
USB 接口 | 拷贝、复制、存储功能 | ||||
控制接口 | HANDLER(PLC) | ||||
输 出 规 格 | 电流 | 电流范围 | AC (3-30)A | AC (3-40)A | AC (3-60)A |
分辨率 | 10A 以上时：0.01A/step；10A 以下时：0.001A/step； | ||||
准确度 | ±（2%的设定值+0.02A) | ||||
电压 | 电压范围 | AC 6V Max 开路电压 | AC 8V Max 开路电压 | AC 12V Max 开路电压 | |
频率 | 50/60Hz 可选择 | ||||
波形 | 正弦波 | ||||
电流表 | 电流表 测量范围 | AC (3-30)A | AC (3-40)A | AC (3-60)A | |
分辨率 | 10A 以上时：0.01A/step；10A 以下时：0.001A/step； | ||||
准确度 | ±（2%的设定值+0.1A) | ||||
电阻表 | 电阻表 测量范围 | 0-510mΩ，输出电流 3-10A ；0-120mΩ， 输出电流 10A-30A | 0-600mΩ，输出电 流 3-10A ；0-200mΩ， 输出电流 10A-30A ； 0-150mΩ， 输出电流30A-40A | 0-600mΩ ，输出电 流 3-15A ；0-300mΩ， 输出电流 15A-30A ； 0-100mΩ , 输出电流30A50A，0-60mΩ ， 输出电流50A-60A | |
分辨率 | 10A 以上时：0.01A/step；10A 以下时：0.001A/step； | ||||
准确度 | ≦ ±（2%的读数值+1mΩ) | ||||
计时器范围 | 0-999.9S，分辨率：0.1S/step，准确度：≦ ±50ms | ||||
补偿方式 | 手动或自动，最大 Offset：100mΩ Max，准确度：≦ ±（2%的读数值+1mΩ) | ||||
判定值 设定电阻 | 0-510mΩ或 0-600mΩ，分辨率：1mΩ，准确度：≦ ±（2%的读数值+1mΩ) | ||||
上限范围 | |||||
测试时间 范围设定 | 0-999.9S，0 表示连续 | ||||
工作温度、湿度 | 0℃-40℃，≦75%RH | ||||
电源 | 100V-121V，198V-242V，47.5-63Hz | ||||

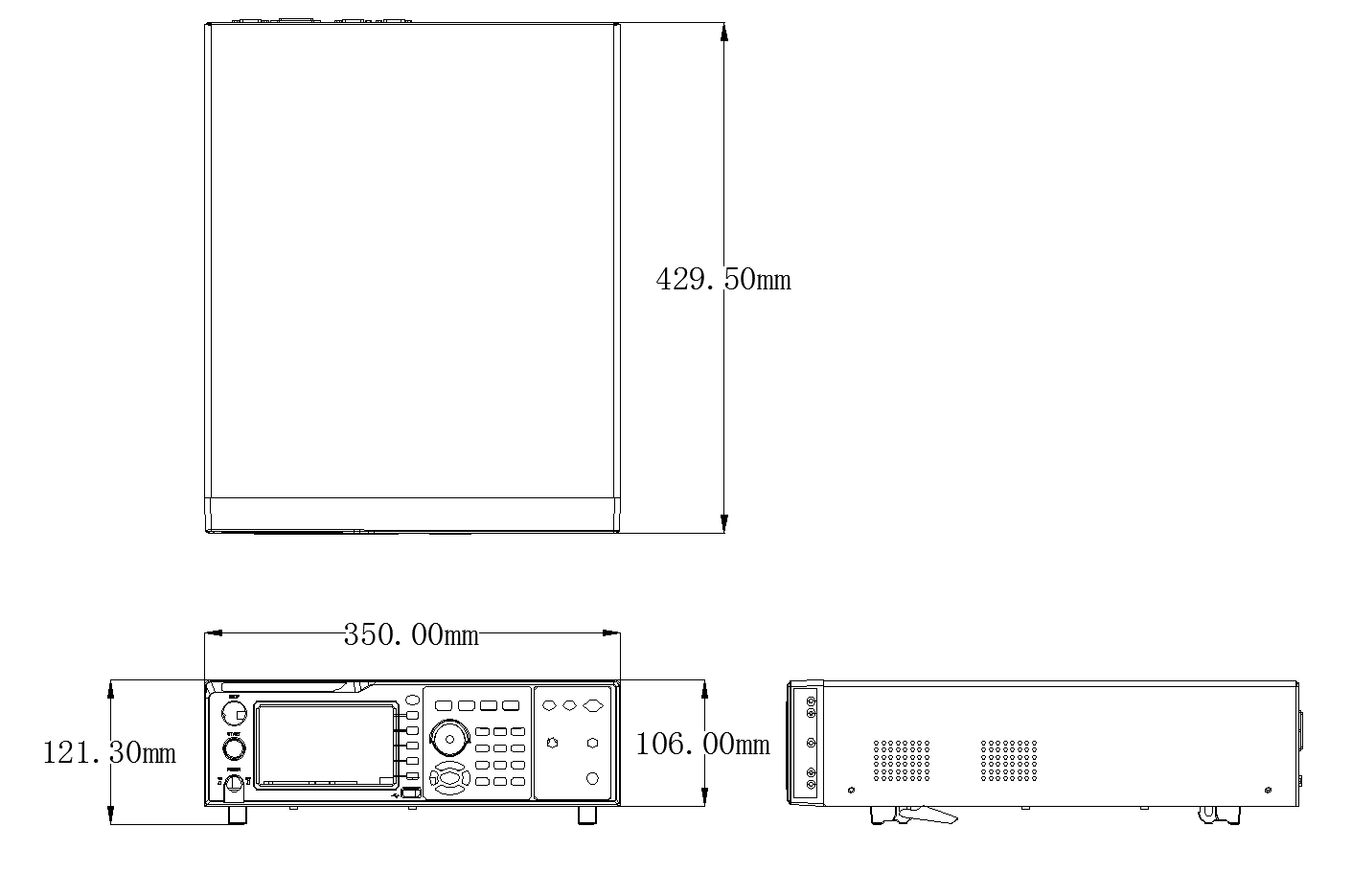

外形体积(D×H×W) | 430mm×105mm×352mm | ||||
重量 | 12.15KG | 13.05KG | 12.75KG | ||
标配配件 | 上位机软件（官网下载）、接地测试夹、电源线、RS232串口连接线 | ||||
选配配件（整套） | RS232转USB连接线、USB转方口连接线、 RK00031、RK301接地点检盒、RK00070串口选件LAN网口 | ||||
型号 | 图片 | 类型 | 概述 |
RK-12 |
| 标配 | 仪器标配电源线，可单独购买。 |

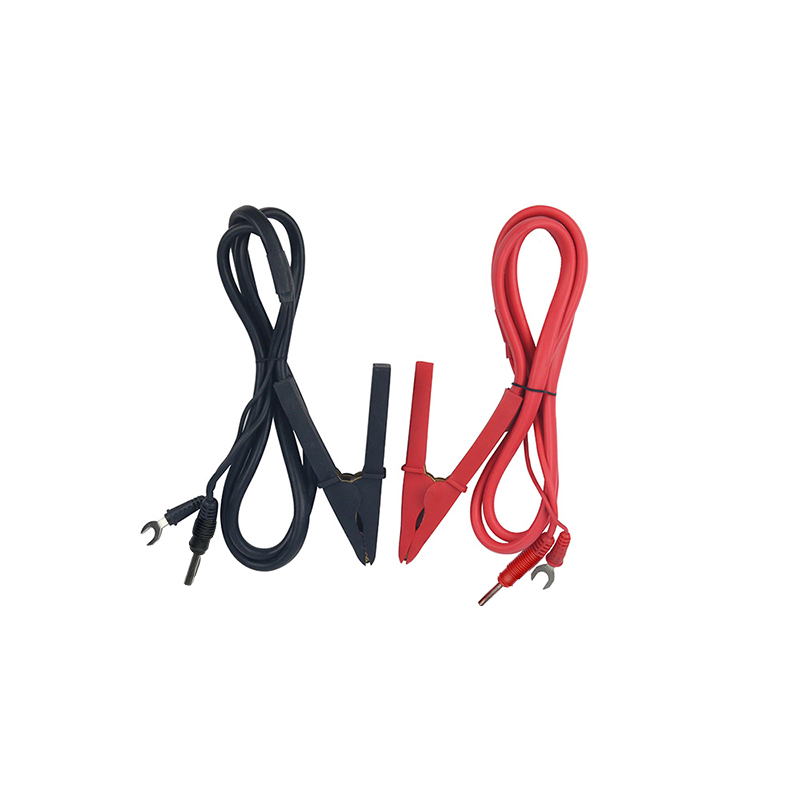

RK00002 |
| 标配 | 仪器标配接地测试线，可单独购买。 |
RK00004 |
| 标配 | 仪器标配测试线，可单独购买。 |
出厂校准证书 |
| 标配 | 仪器标配产品校准证书。 |
说明书 | 官网产品页下载 | 标配 | 仪器标配产品使用说明书。 |
合格证保修卡 |
| 标配 | 仪器标配合格证及保修卡。 |
RK101系列点检盒 |
| 选配 | 详情见附件点检仪 |
RK9930Y/RK9930AY/RK9930BY医用接地电阻测试仪上位机软件：https://drive.weixin.qq.com/s?k=AE4AMQdrACQbMdaYE8
RK9930Y/RK9930AY/RK9930BY医用接地电阻测试仪MODBIS软件：https://drive.weixin.qq.com/s?k=AE4AMQdrACQCT8qWxo
