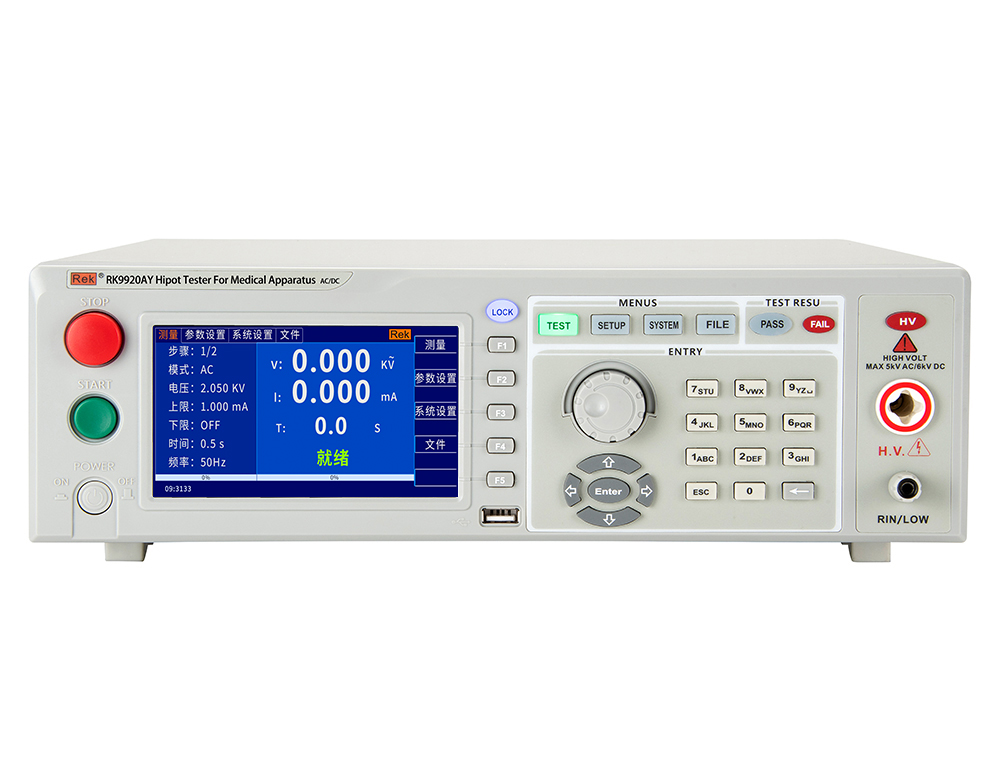

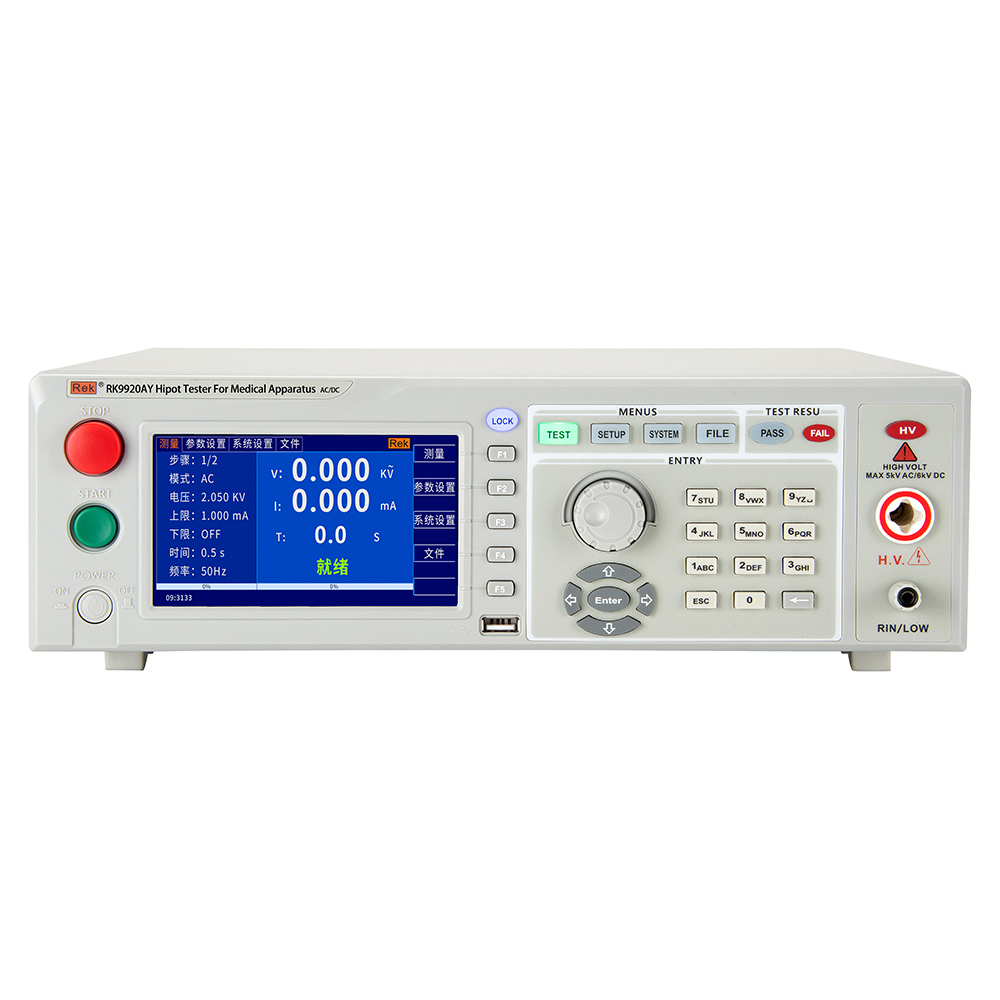

RK9910AY/RK9920AY/RK9910BY/RK9920BY程控医用耐压测试仪

RK9920AY/RK9910AY
输出电压：AC:0.05-5.00 DC:0.05-6.00（KV）
RK9920BY/RK9910BY
输出电压：AC:0.05-5.00（KV）
测试精度：±（2.0%设定+2V）

产品描述

技术参数

视频操作

产品附件

产品图片

上位机软件

产品介绍

本系列程控耐压测试仪均采用高速MCU和大规模数字电路设计的高性能的安规测试仪，其输出电压的大小、输出电压的上升、下降、输出电压的频率完全由MCU控制，能实时显示击穿电流值和电压值，并具有软件校准功能，

配备PLC接口、RS232C、RS485、USB device、USB Host接口，可方便与计算机或PLC组成综合测试系统。 RK99系列程控医用耐压测试仪具有常规耐压测试仪所有功能外，增加了电弧(闪络)侦测功能，

通过外接示波器，可以直观、准确、快速、可靠地检测到被测电气设备的“闪络”现象被测电气设备无“闪络”现象时，示波器显示一个稳定的“李沙育图形即一个闭合的圆环”，若被测电气设备发生“闪络”现象，

则李沙育图形的边绿会出现较大的电气设备发生“闪络”现象以保证被测电气设备的安全。本产品同时也适合需要检测“闪络”缺陷各种电气设备等，是医用电气设备制造商、维修部门、使用单位以及产品质量检验部门、

技术监督部门不可少的耐压测试仪。

本仪器符合GB9706.1-2020(EC60601-1:2012)医用标准，家用和类似用途电器的安全第一部分：通用要求信息技术设备UL60065、GB8898\IEC60065音频、视频及相似电子机械安全的要求测量、

控制和实验用电气设备的安全要求第1部分通用要求。

应用领域

1、医疗器械：各类新型医疗仪器和医用配套仪器、心脏监护、医学影像、生化分析仪器、血压计及温度计等各类居家医疗器材

2、诊断治疗设备：X线诊断检查设备、超声诊断、核医学、内窥镜系统、五官科治疗仪器、动态分析治疗仪器低温冷冻设备、透析治疗设备、急救器材

3、病房护理设备及器具：各类病床、柜、手术椅、床等

4、辅助设备：医用护理数据及图像处理设备、康复器械残疾人专用器材等

5、口腔医疗器械设备：牙科诊断医疗设备、牙科手术器械、牙科技工设备、医用磁共振设备

性能特点

1、AC/DC耐压功能采用DDS数字信号合成技术，产生精度、稳定、纯净、低失真的波形

2、可调高压上升、下降时间，适应不同测试对象要求具有电弧侦测功能测试结果可同步保存

3、具有双频综合测试，频率范围50Hz、60Hz人性化的操作界面、支持数字按键输入、拔盘输入、操作更简洁

4、完备的操作帮助提示，可有效的提高用户效率支持字符型文件名输入，文件名最大长度为12个字符

5、测试步骤、系统状态信息同步显示，便于在测试时了解测试步骤的详细信息及系统状态命

6、中英文双语操作界面，适应不同用户的需求支持大容量存储，适应不同的测试应用要求具有示波器接口

7、可监控被测物打火拉弧和闪络现象

8、GB9706.1-2020(EC60601-1:2012）实验电压要求:实验时不应发生闪络现象或击穿。

9、医用耐压测试仪特别增加了示波器接口，通过李沙育图形观察闪络和拉弧现象

型号		RK9920AY	RK9910AY	RK9920BY	RK9910BY
耐压测试	输出电压（KV）	AC:0.05-5.00 DC:0.05-6.00		AC:0.05-5.00
	测试精度	±（2.0%设定+2V）
	输出精度	±（2.0%设定+5V）空载
	测试电流（mA）	AC:0.001mA-20mA DC:0.1uA-10mA	AC:0.001mA-10mA DC:0.1uA-5mA	AC:0.001mA-20mA	AC:0.001 mA-10mA
	测试精度	±（2.0%读数+5个字）
	设定误差
电弧侦测	电流测量范围	1mA-20mA
测试时间		0.1S-999.9S
输出频率		50Hz/60Hz
输入特性		115V/230V±10% 50Hz/60Hz
测试报警		蜂鸣器、液晶显示、FAIL指示灯
键盘锁定		独立键盘锁定键
屏幕尺寸		5寸TFT液晶
通讯接口		HANDLER、RS232、RS485、USBDRV（电脑接口）、USBHOST(U盘接口）
电压上升时间		0.1S-999.9S
测试时间设定（AC/DC）		0.2S-999.9S
电压下降时间		0.1S-999.9S
等待时间		0.2S-999.9S
储存器		20个测试文件、每个文件可储存20个测试步骤

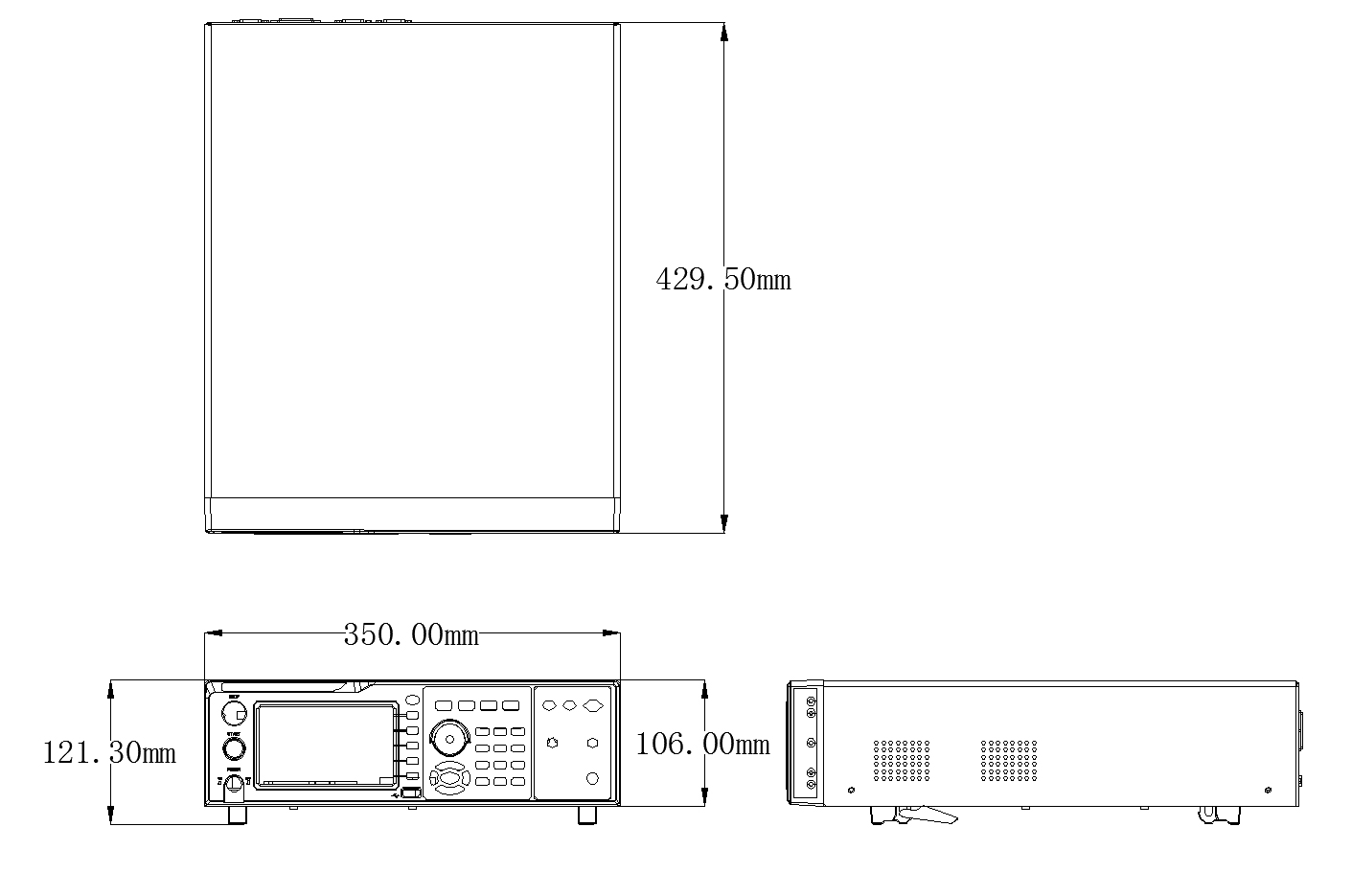

外形尺寸（W×H×D）		350mm×105mm×430mm
重量		15KG	14KG	15KG	14KG

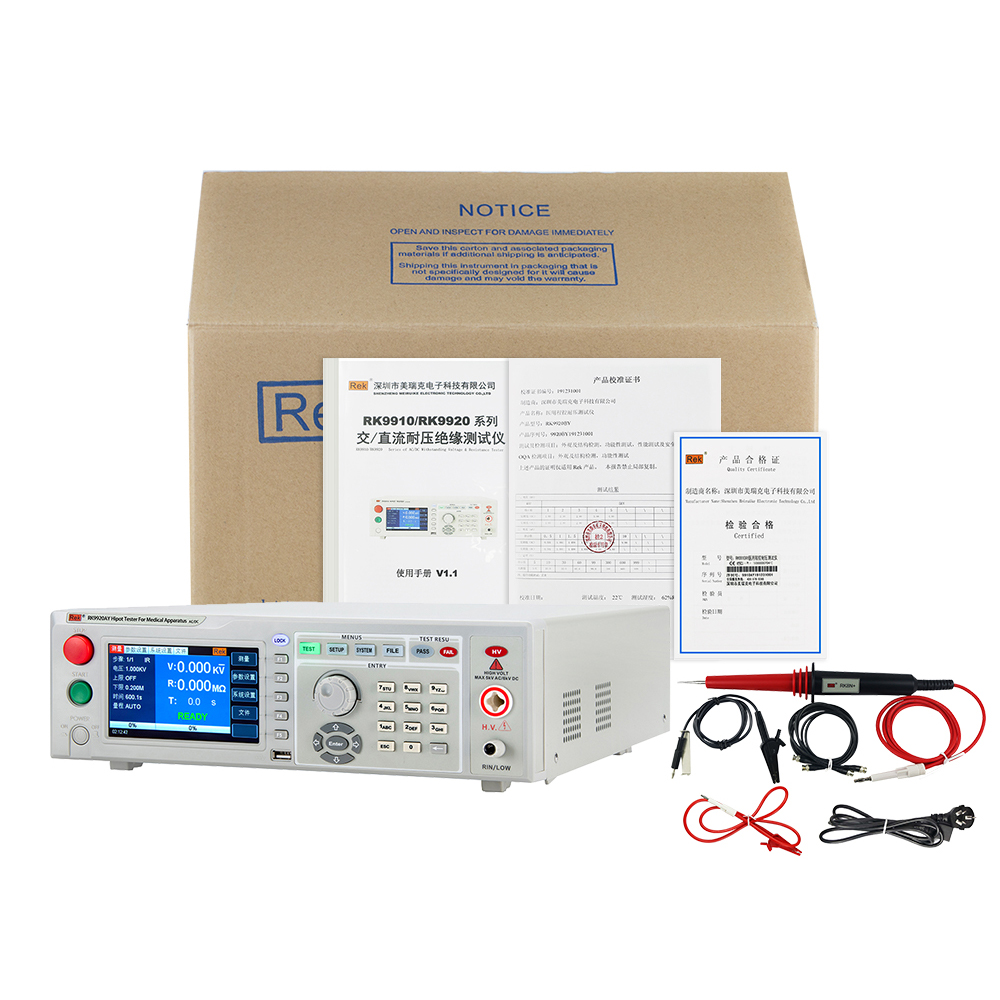

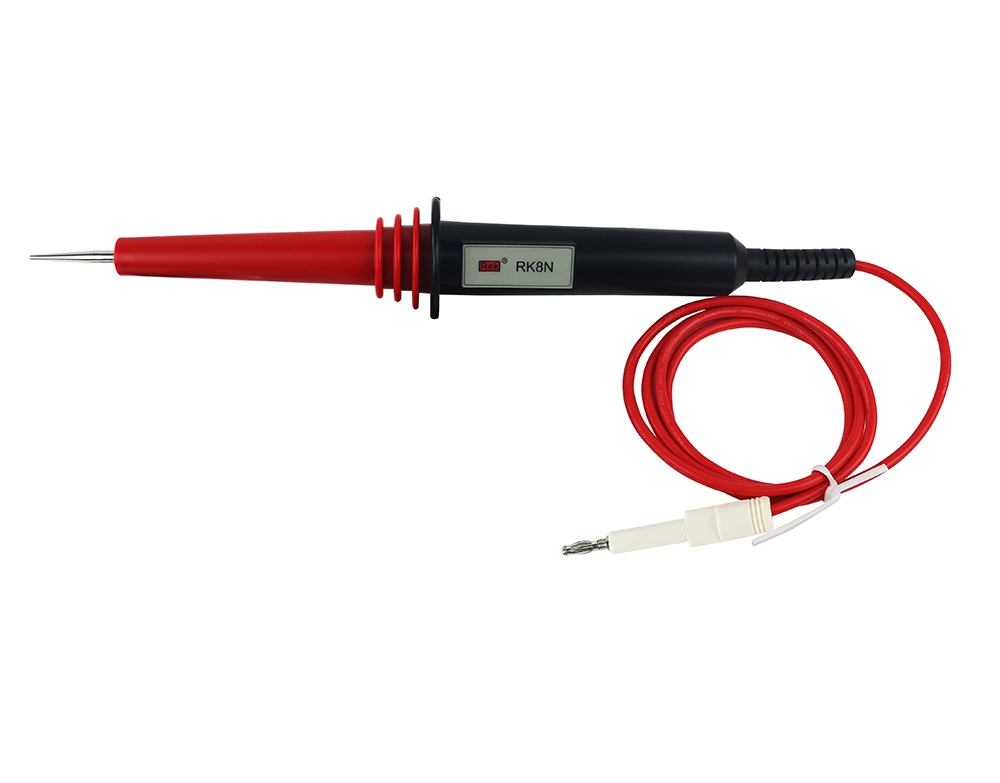

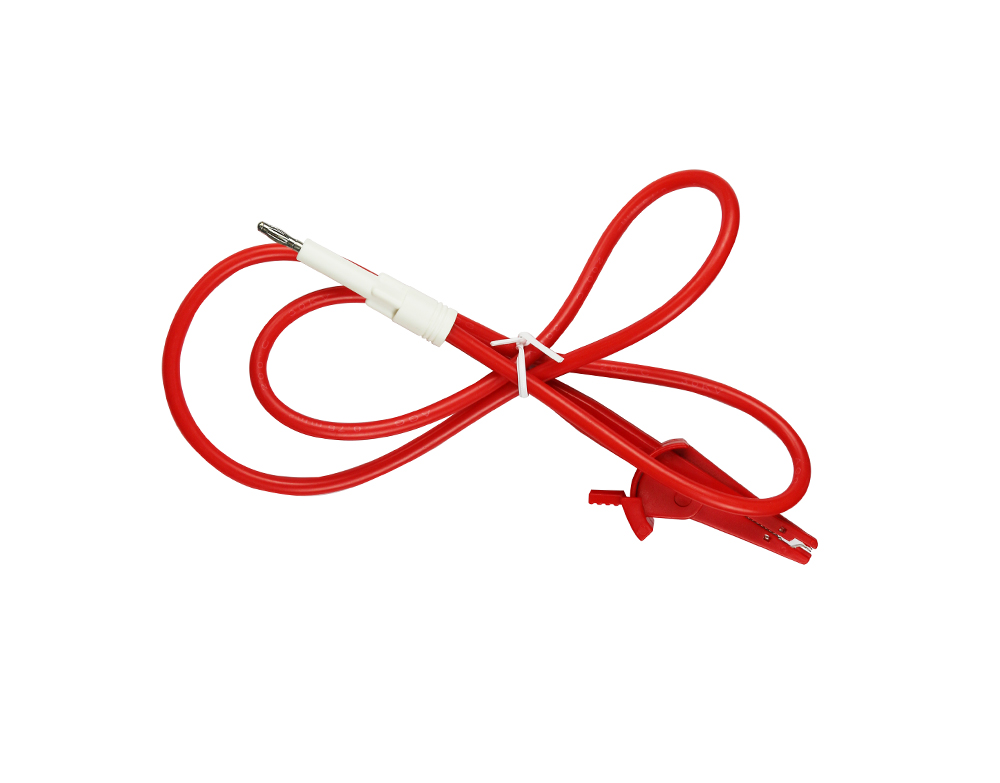

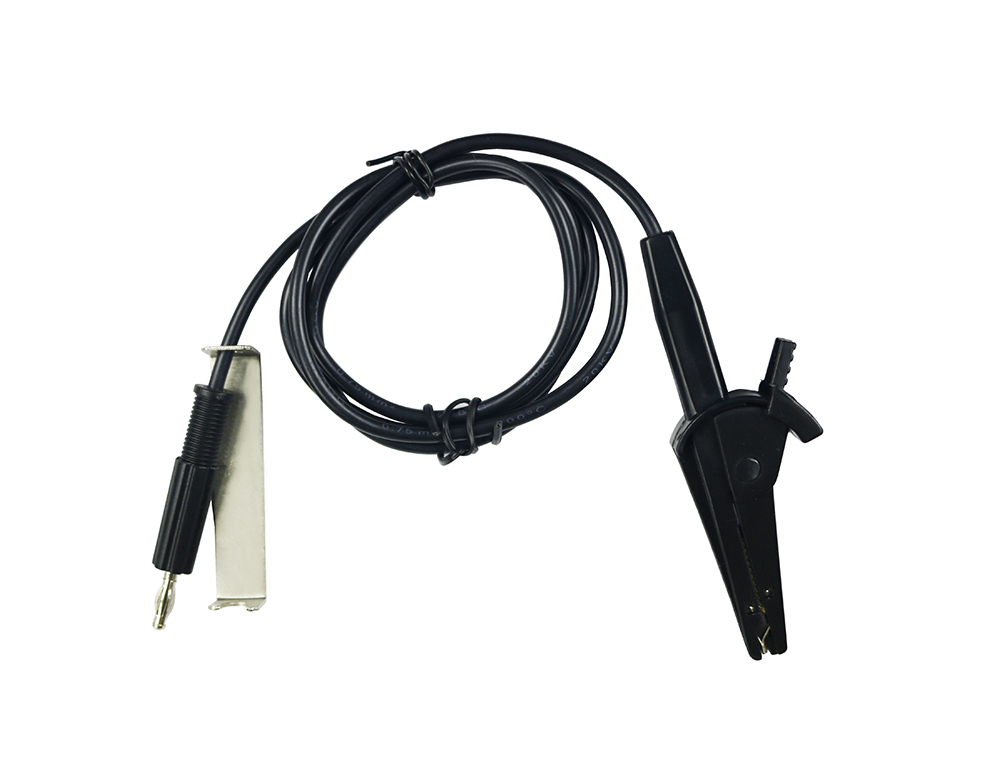

标配配件		测试线、接地线、十字无控高压棒、电源线、高压探头、BNC线、RS232串口连接线、上位机软件（官网下载）

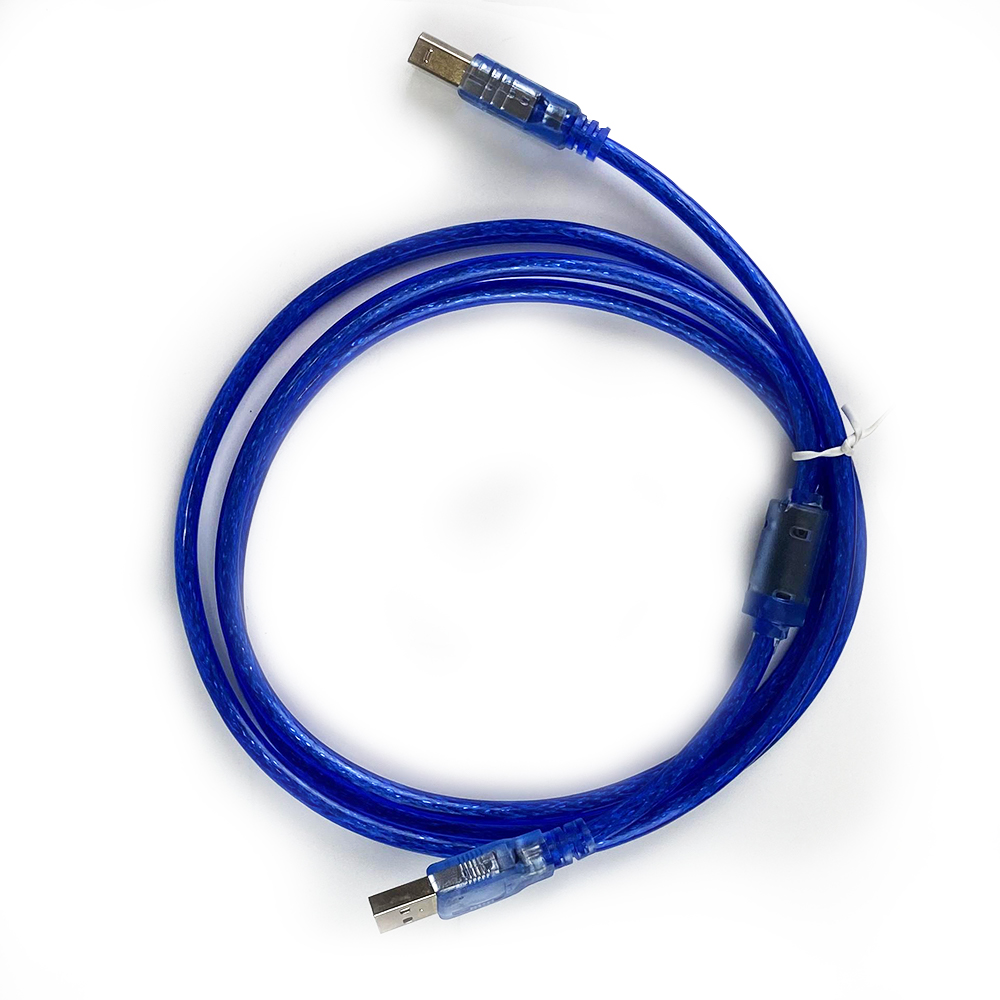

选配配件（整套）		RS232转USB连接线、USB转方口连接线、 RK101系列点检盒、RK00031（USB转485）、RK00070串口选件LAN网口
