产品介绍
本系列程控耐压测试仪是采用高速MCU和大规模数字电路设计的高性能的安规测试仪,其输出电压的大小,输出电压的上升、下降。输出电压的频率安全由MCU控制,能实时显示击穿电流和电压值,并具有软件校准功能,可以直观、准确、快速地测试各种被测对象的击穿电压、漏电流等电气安全性能指标,并可以作为高压源用来测试元器件和整机性能。
本系列程控耐压测试仪是采用高速MCU和大规模数字电路设计的高性能的安规测试仪,其输出电压的大小,输出电压的上升、下降。输出电压的频率安全由MCU控制,能实时显示击穿电流和电压值,并具有软件校准功能,可以直观、准确、快速地测试各种被测对象的击穿电压、漏电流等电气安全性能指标,并可以作为高压源用来测试元器件和整机性能。
本仪器符合标准家用和类似用途电器的安全第一部分:通用要求IEC60335-1、GB4706-1、UL60335-1信息.技术设备适用于UL60950、GB4943、IEC60950.音频、视频及相似电子器械安全要求UL60065、符合GB8898、IEC60065.测量、控制和实验室用电气设备的第1部分:通用要求IEC61010-1、GB4793.1
应用领域
元器件:二极管、三极管、高压硅堆、各种电子变压器、接插件、高压电器
家用电器:电视机、电冰箱、空调、洗衣机、除湿机、电热毯、充电器等
绝缘材料:热缩套管、电容器薄膜、高压套管、绝缘纸、绝缘鞋、绝缘橡胶手套、PCB线路板等
仪器仪表:示波器、信号发生器、直流电源、开关电源等各类整机
照明电器:镇流器、道路灯、舞台灯、手提灯等各种灯具
电动电热器具:电钻、手枪钻、气割机、打磨机、研磨机、电焊机等
电线电缆:高压线、关缆、电缆、硅橡胶电缆等
性能特点
1、电压按设定时间梯度上升,可分析击穿点
2、电流上下限设定
3、具有5组记忆组容量,测试结果自动保存
4、具有电弧侦测功能(按1-9级)
型号 | RK7110 | RK7120 |
输出电压 | AC:0~5kV | AC:0~5kV DC:0~6kV |
测试精度 | ±(2%设定值+5V) | |
测试电流 | AC:0.10~12.00mA | AC:0.10~12.00mA DC:0.10~5.00mA |
测试精度 | ±(2%设定值+2 Counts) | |
测试时间 | 0.2~999.9s | |
输出频率 | 50Hz/60Hz(可选择) | |
输入特性 | 单相47~63Hz,115V/230V AC±15%(可选择) | |

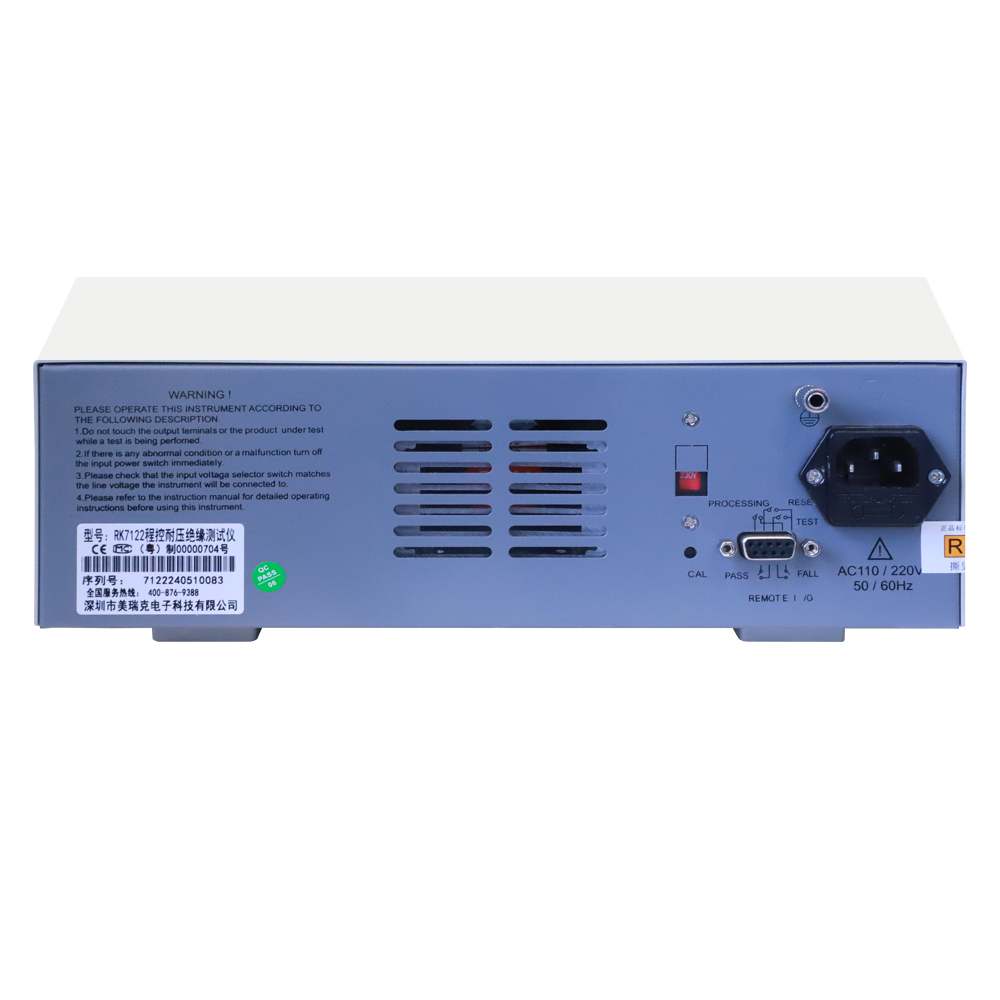

通信界面 | 输入:Test/Reset | |
| 输出:Pass/Fail/Test/Process | |
测试报警 | 蜂鸣器,液晶显示“FAIL”,指示灯 | |
记忆组 | 5组记忆 | |
键盘锁定 | 可选“锁定”或“不锁定” | |
外形尺寸(DxWxH) | 370*281*90mm | |
重量 | 7.6kg | |
配件 | 测试线 、接地线、电源线 | |
选配 | RK26051、RK26051-2、RK101系列点检盒、RK501绝缘点检盒 |
型号 | 图片 | 类型 | 概述 |
RK26100 | 标配 | 仪器标配程控高压测试线,可单独购买 | |
RK26104 | 标配 | 仪器标配程控接地线,可单独购买。 | |
RK00001 | 标配 | 仪器标配国标电源线,可单独购买。 | |
合格证保修卡 | 标配 | 仪器标配合格证及保修卡。 | |
出厂校准证书 | 标配 | 仪器标配产品校准证书。 | |
说明书 | 官网产品页下载 | 标配 | 仪器标配产品使用说明书。 |
RK26051-2 | 选配 | 程控耐压测试棒(公头) | |
RK501绝缘点检盒 | 选配 | 程控耐压测试棒(公头) |
