RK9920-4C/RK9920-8C/RK9920-16C/RK9920-32C交直流耐压绝缘测试仪

RK9920-4C：4路绝缘电压测试：0.05KV-1.00KV 0.1MΩ-100GΩ
RK9920-8C： 8路绝缘电压测试：0.05KV-1.00KV 0.1MΩ-100GΩ
RK9920-16C：16路耐压测试：输出电压AC:0.05kV～5.00kV ±2%
RK9920-32C： 32路耐压测试:输出电压AC:0.05kV～5.00kV ±2%

邮件咨询产品手册

产品描述

技术参数

操作视频

产品附件

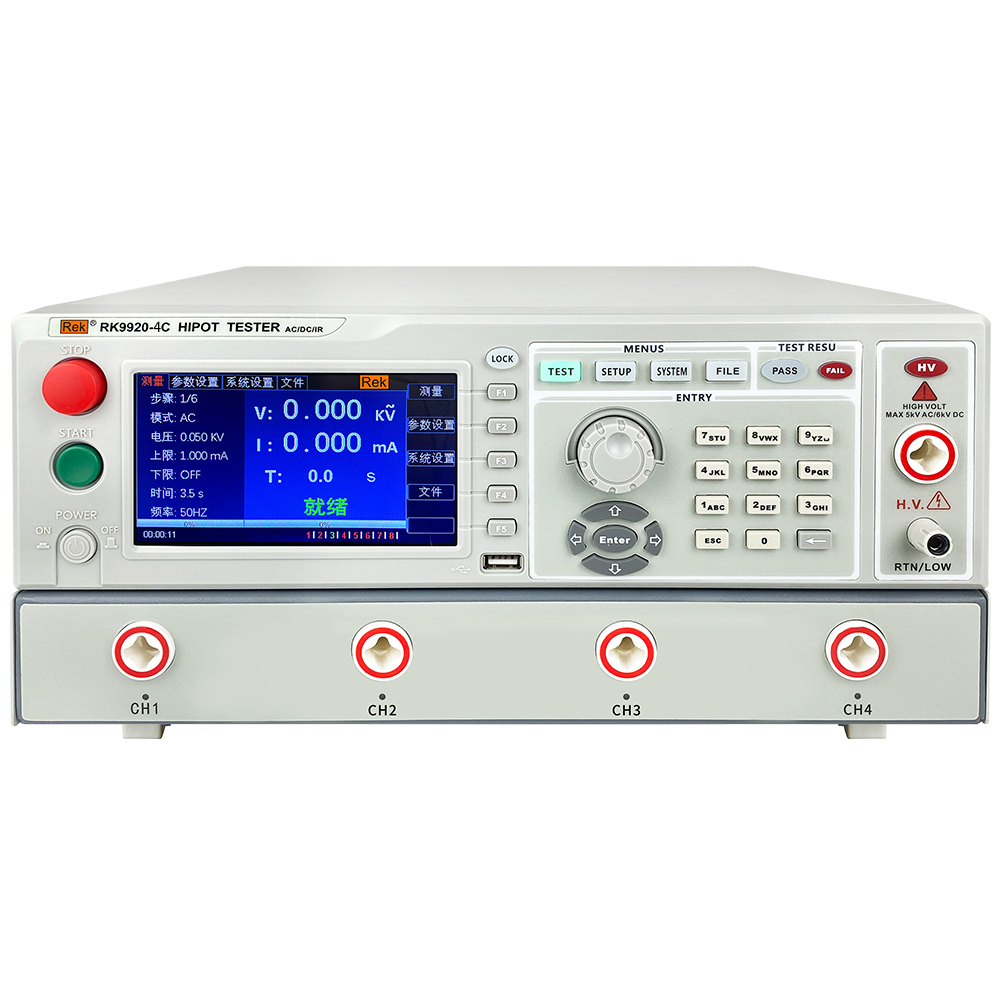

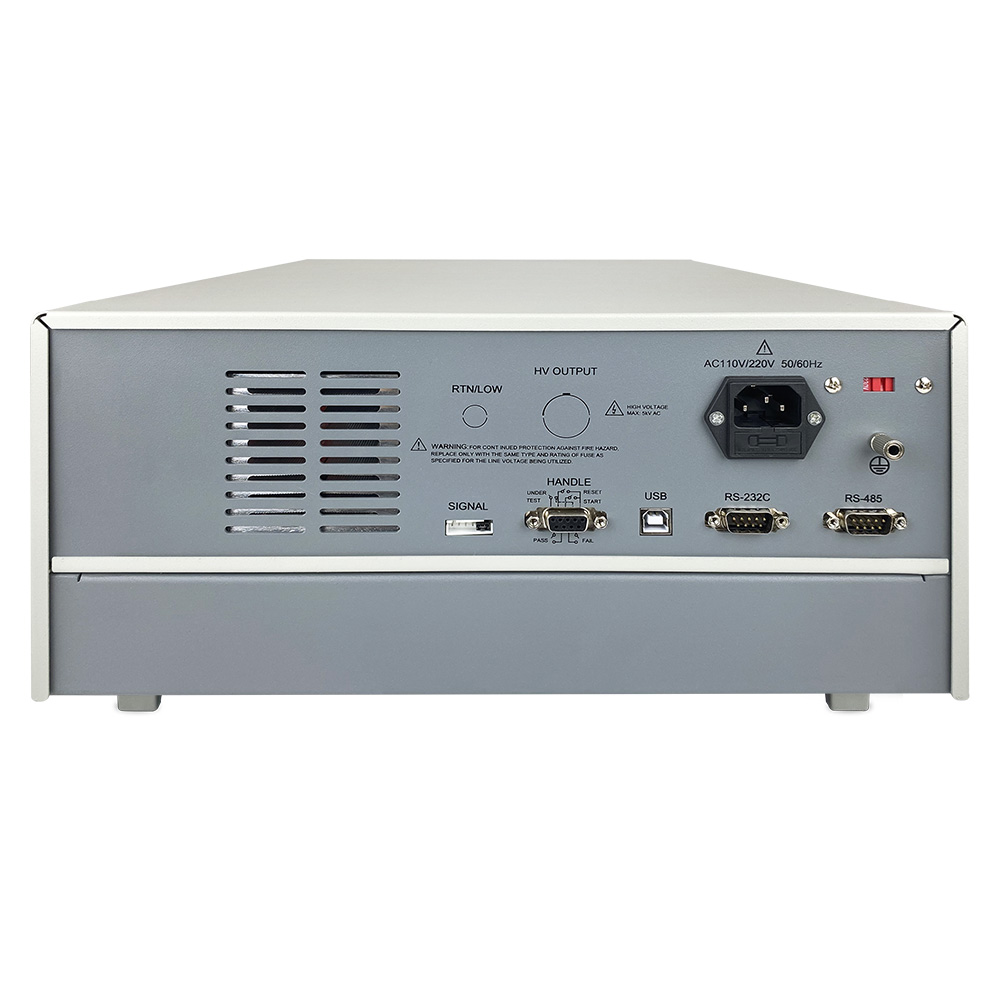

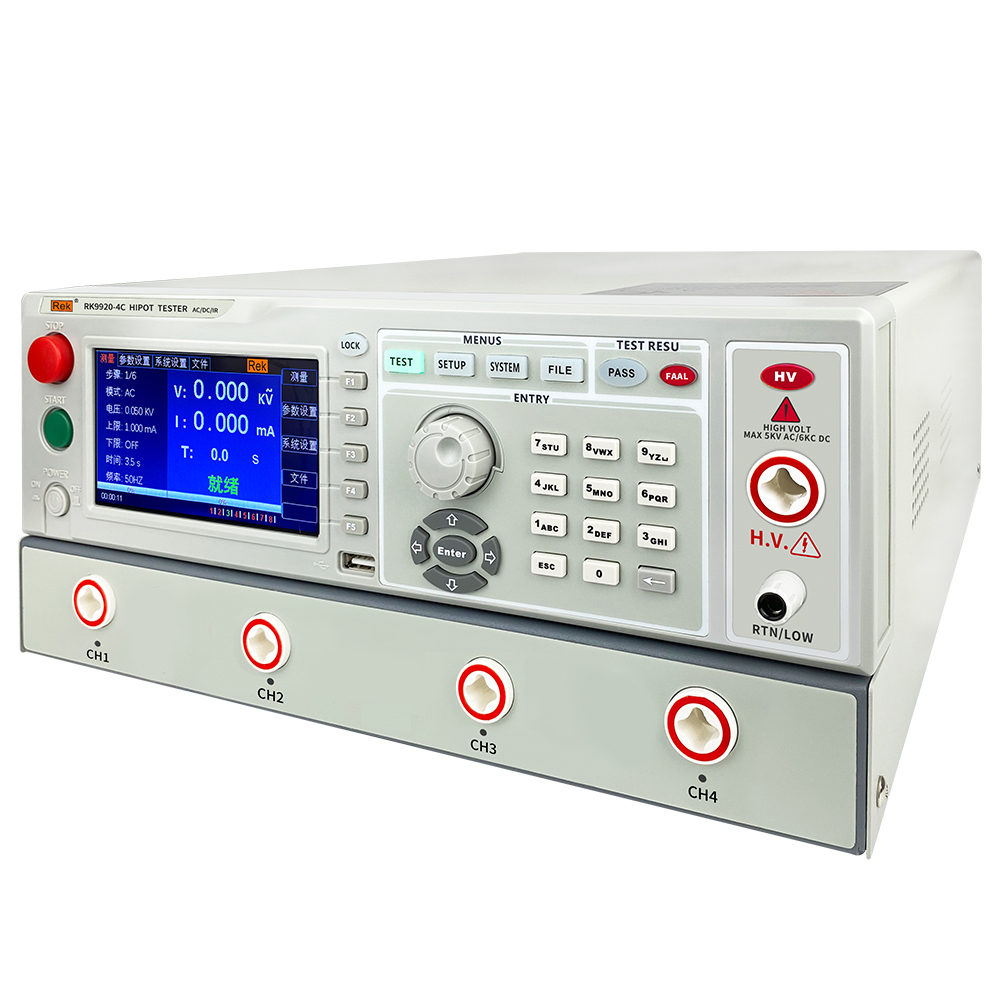

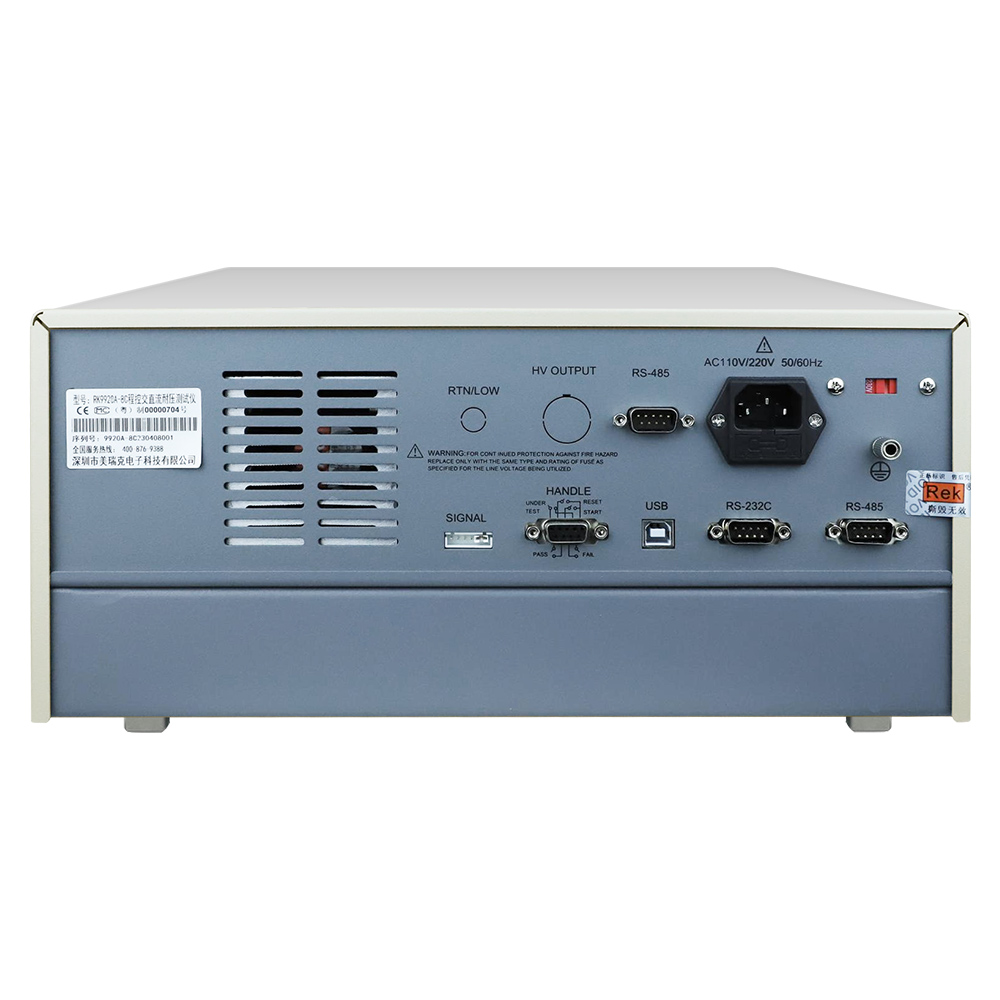

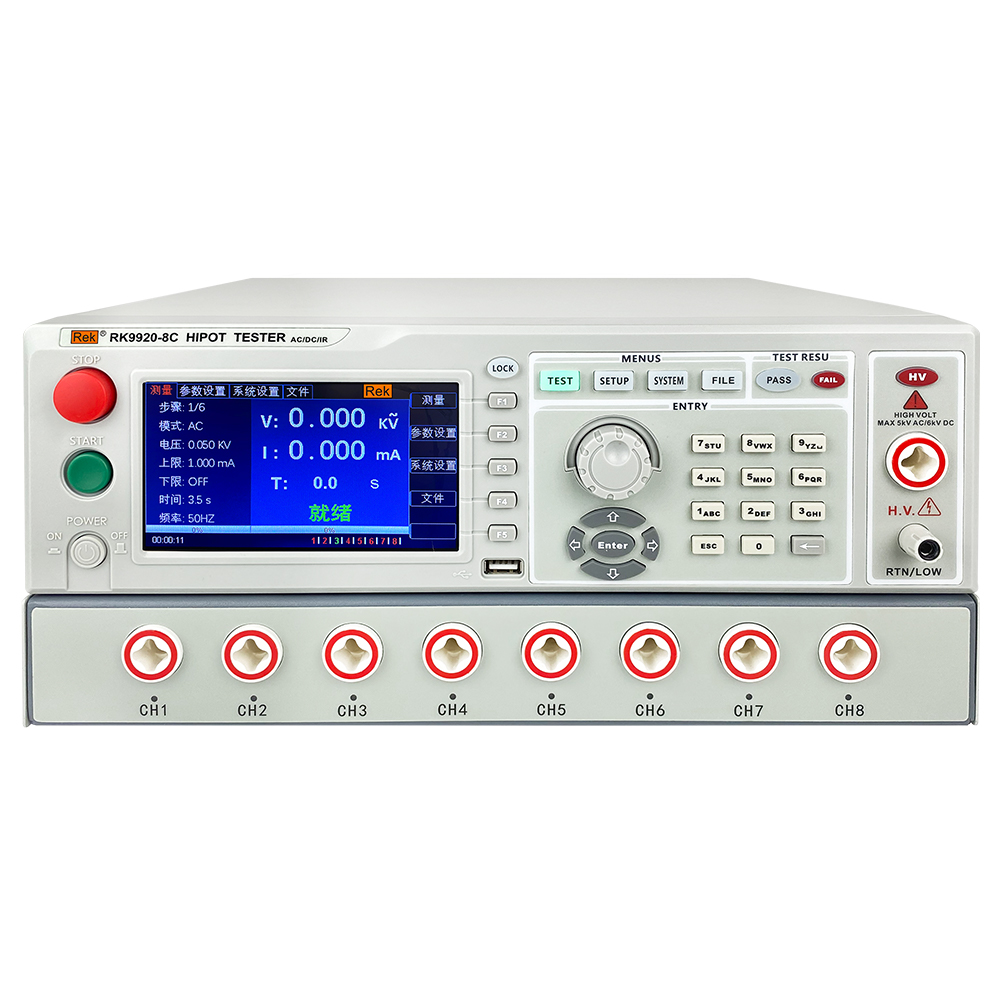

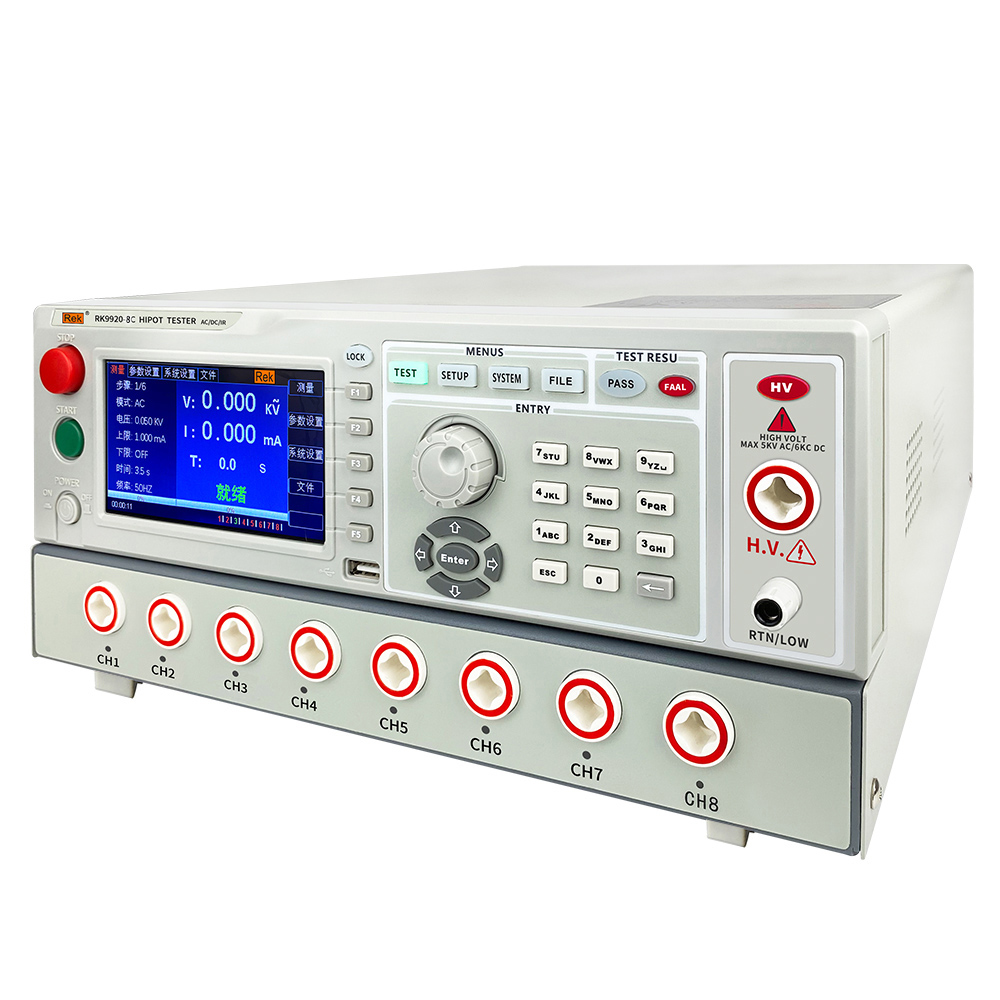

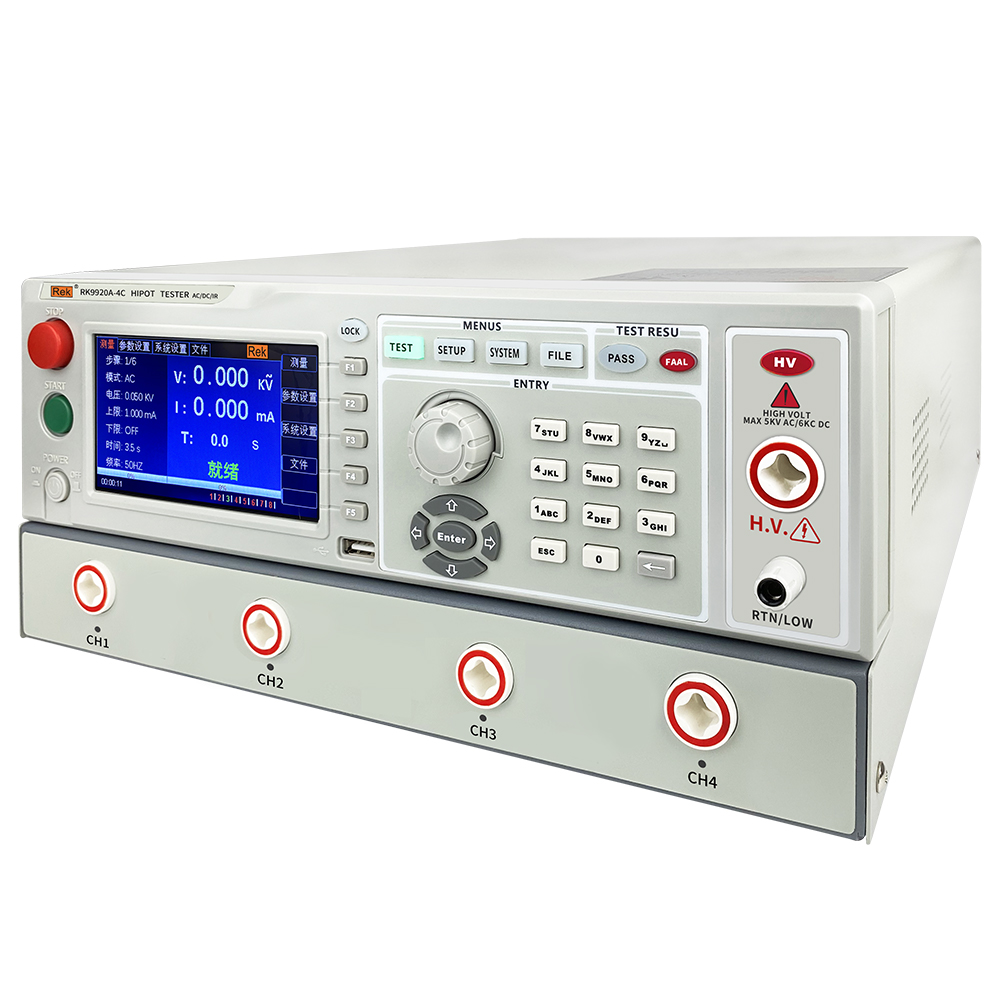

4C/8C产品图

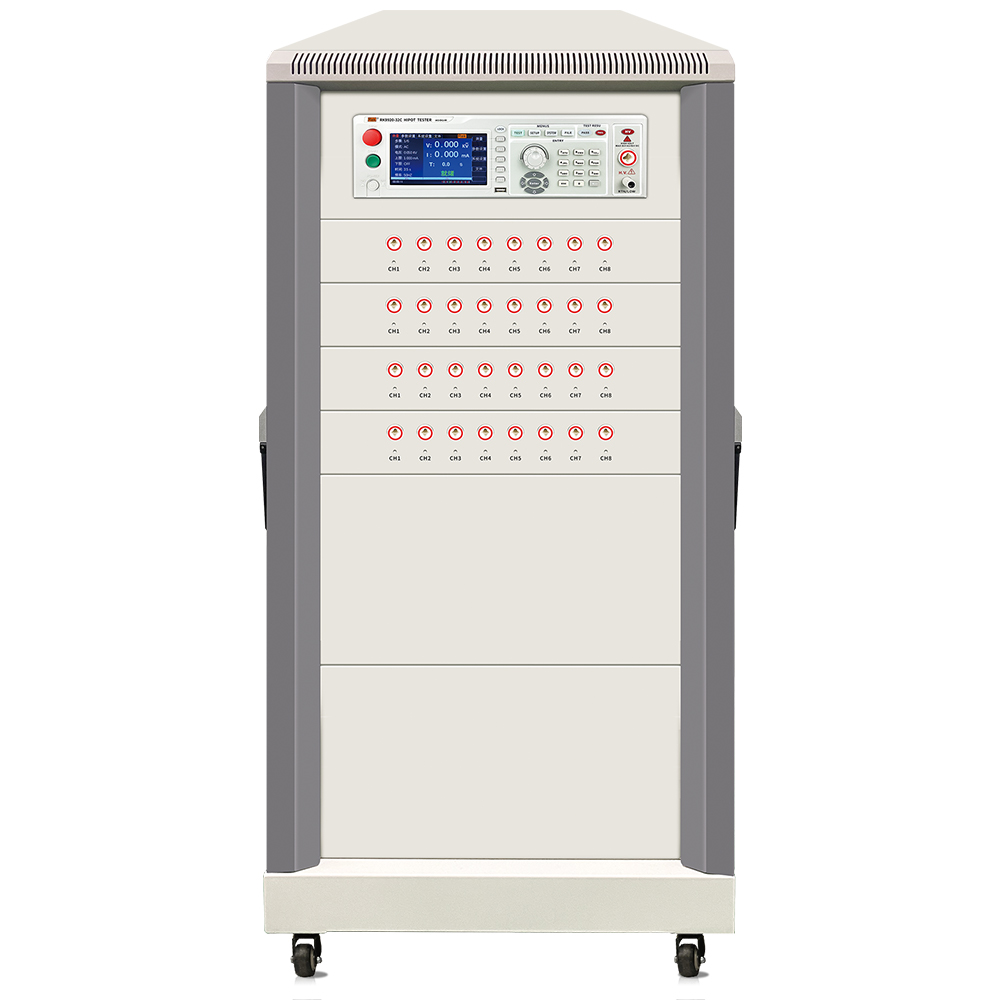

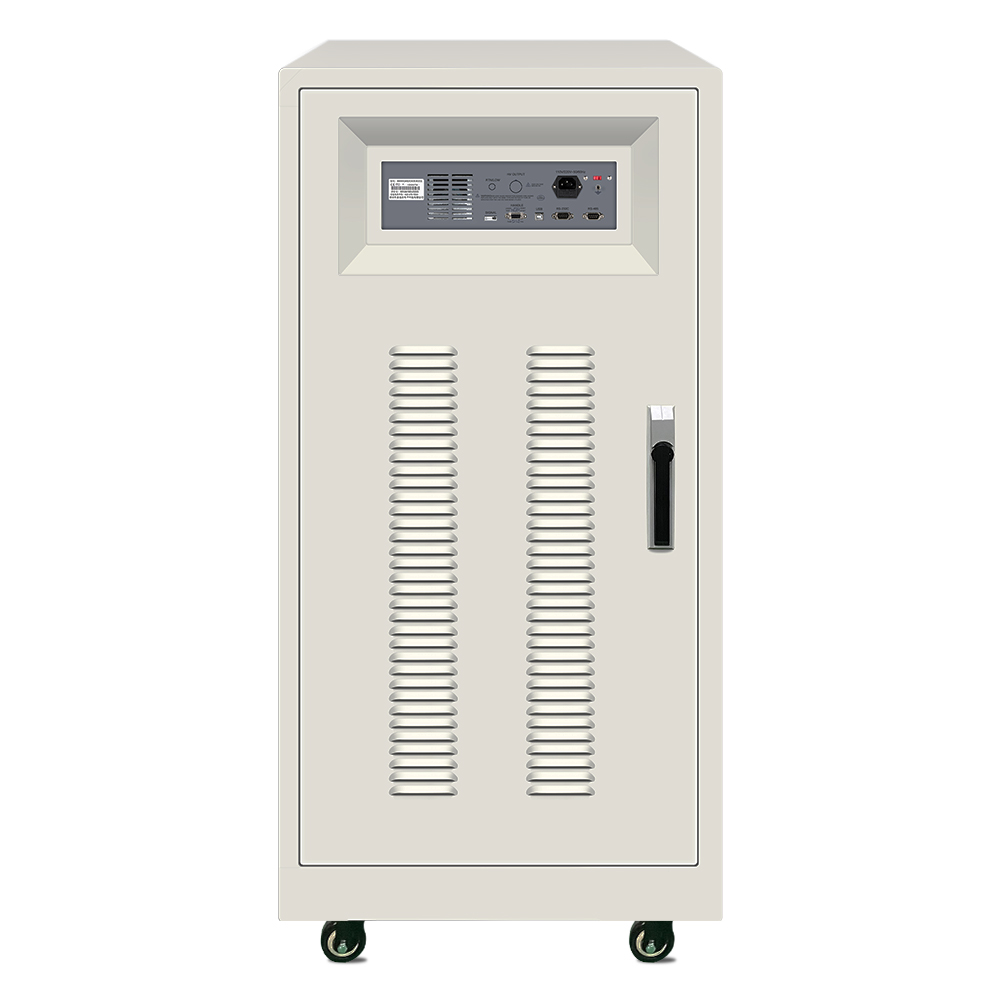

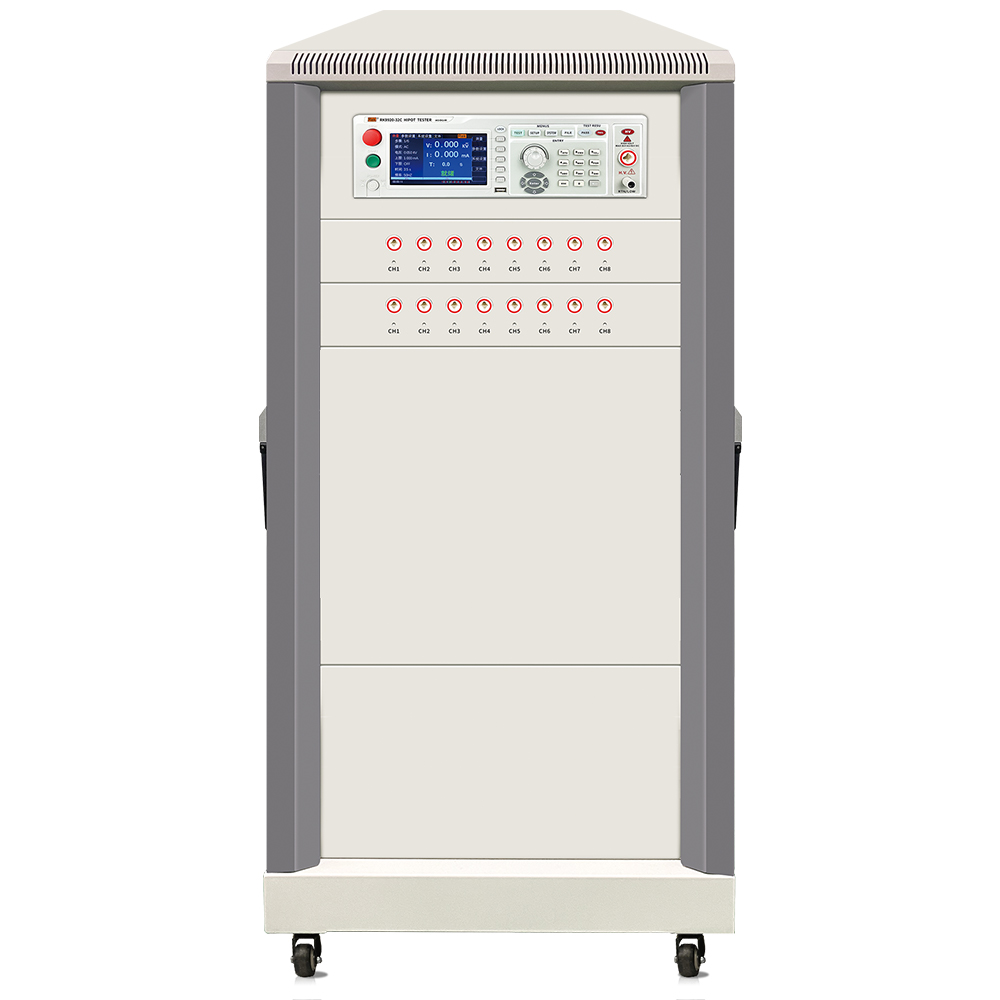

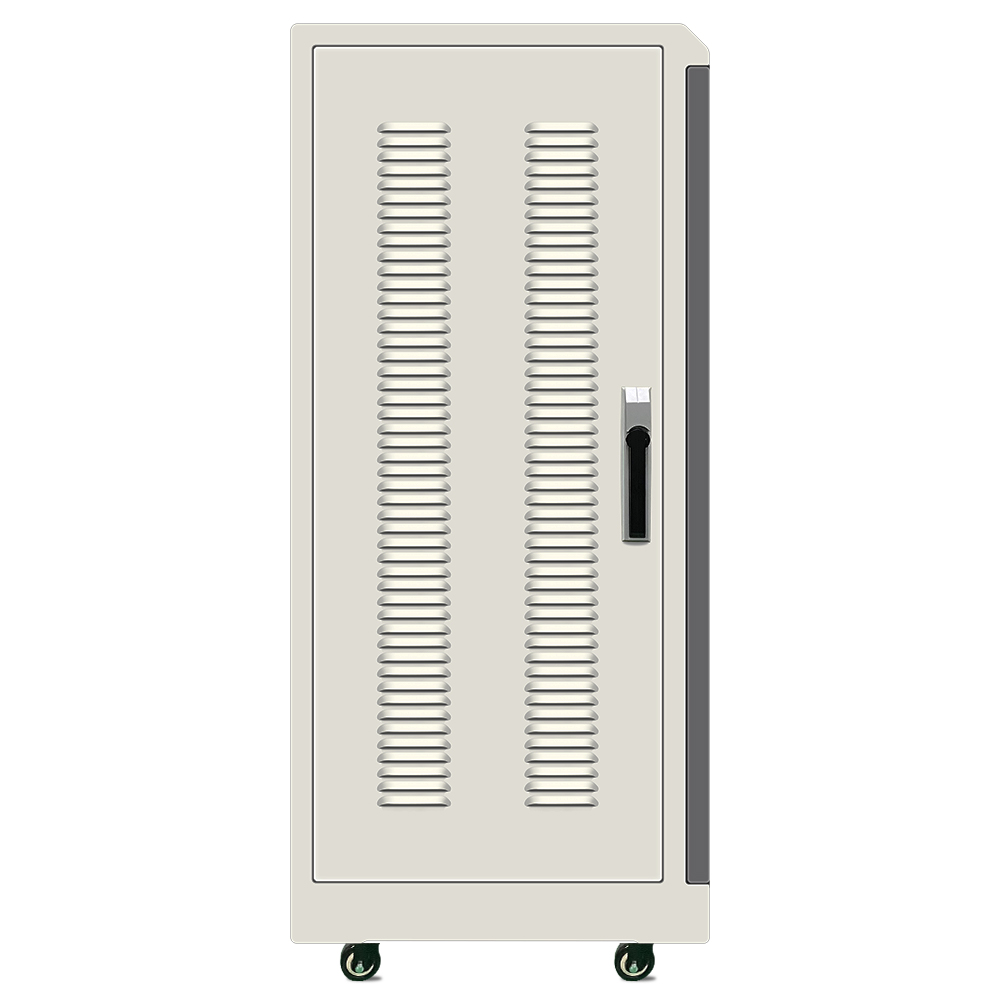

16C/32C产品图

上位机软件

产品介绍

本系列程控耐压测试仪是采用高速MCU和大规模数字电路设计的高性能的安规测试仪，其输出电压的大小，输出电压的上升、下降。输出电压的频率安全由MCU控制，能实时显示击穿电流和电压值，并具有软件校准功能，配备PLC接口、RS232C、RS485、USB device、USB Host接口，可方便与计算机或PLC组成综合测试系统。能够快速、准确地对家用电器、仪器仪表、照明电器、电动电热器具、计算机、信息类整机进行安规综合测量。

IEC60335-1、GB4706.1、UL60335-1 家用和类似用途电器的安全第一部分：通用要求UL60950、GB4943、IEC60950 信息技术设备UL60065、GB8898、IEC60065 音频、视频及相似电子器械安全要求IEC61010-1、GB4793.1 测量、控制和实验室用电气设备的安全要求第1部分：通用要求

应用领域

自动化系统测试、家用电器、变压器、电机、电气设备、电热器具、照明行业、新能源汽车、电子元器件整机进行安规综合测量

性能特点

1、480×272点，5寸TFT-LCD显示

2、快速放电和电弧侦测功能

3、增强的人体保护功能：触电保护功能

4、自带4路(RK9920-4C)、8路(RK9920-8C)、自带16路(RK9920-16C)、32路扫描接口(RK9920-32C)

5、可存储测试步骤，测试模式可任意组合

6、999.9秒内任意设定的电压上升时间、测试时间，针对绝缘电阻有可随意设定测试等待时间

7、全新的操作界面和人性化的面板设计

8、锁键盘功能

型号		RK9920-4C	RK9920-8C	RK9920A-4C	RK9920A-8C	RK9920-16C	RK9920-32C
扫描接口		4路	8路	4路	8路	16路	32路
耐压测试
输出电压	AC	0.05kV-5.00kV ±2%
	DC	0.05kV-6.00kV ±2%
电流测试范围	AC	0 ~20mA ±（2%读数+5个字）
	DC	0 ~10mA ±（2%读数+5个字）
	快速放电	测试结束后自动放电（DCW）
绝缘电阻测试
输出电压 (DC)		0.05kV-5.0kV ±（1%+5个字）
电阻测试范围		≥500v 0.10MΩ-1.0GΩ ±5% 1.0G-50.0 GΩ ±10% 50.0 GΩ-100.0 GΩ±15% <500V 0.10MΩ-1.0GΩ ±10% 1.0GΩ-10.0GΩ 无精度要求		/		0.1MΩ-100.0GΩ ≥500v 0.10MΩ-1.0GΩ ±5% 1.0G-50.0 GΩ ±10% 50.0 GΩ-100.0 GΩ±15% <500V 0.10MΩ-1.0GΩ ±10% 1.0GΩ-10.0GΩ 无精度要求




放电功能		测试结束后自动放电
电弧侦测
测量范围	AC/DC	1mA-20mA
一般参数
电压上升时间		0.1S～999.9S
测试时间设定		0.2S～999.9S
电压下降时间		0.1S～999.9S
等待时间（IR）		0.2S～999.9S
时间精度		±（1%+0.1S）
接口		Handler、RS232、RS485、USB DEVICE、USB HOST				HANDLER接口、RS232C接口、RS485接口、USB接口、U盘接口
工作温度、湿度		10℃～40℃，≤90%RH
电源要求		90～121V AC（60Hz）或198～242V AC（50Hz）
功耗		＜400VA
标配		RK00004电源线、RS232通讯电缆RK00002、RS232转USB线RK00003、USB转方口线RK00006、RK8N+高压棒、上位机（官网下载）、连接线RK00006、RK000086测试线、RK000087测试线				电源线RK00004、RS232通讯电缆RK00002、RS232转USB线RK00003、USB转方口连接线RK00006、RK26003A测试线、RK000048测试线、上位机（官网下载）、RK8N+高压棒

选配		RK00031、USB转RS485母串口线工业级、连接线长1.5米、RK00070串口选件LAN网口
重量（净重）		19.2KG	24.55KG	30.6KG	36.25KG	78.18KG

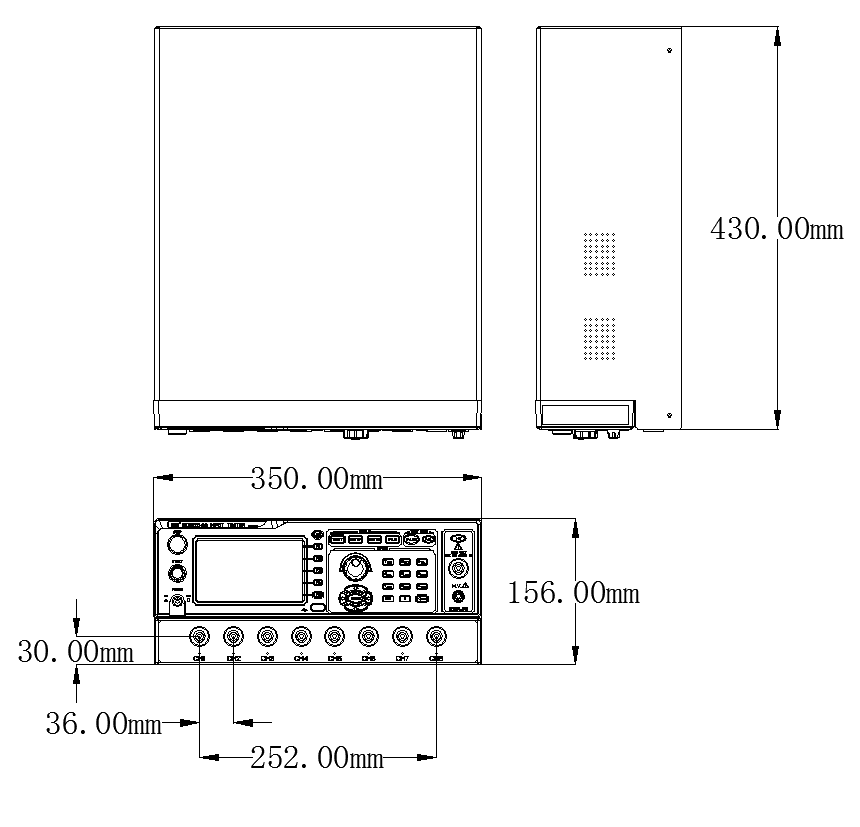

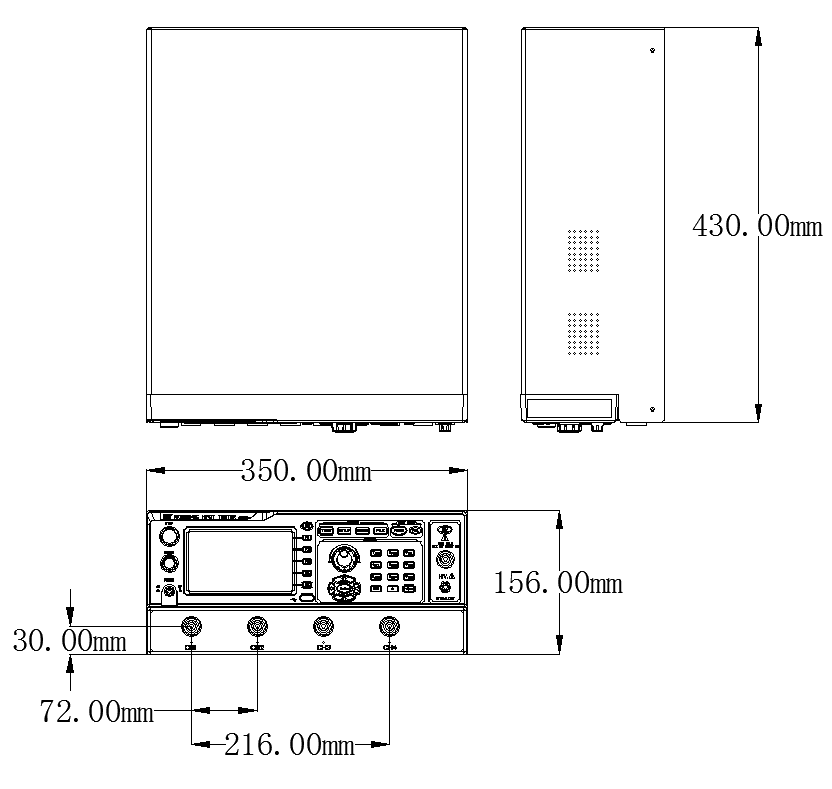

尺寸（H×D×L）		345430155mm				500mm×1300mm×550mm

型号	图片	类型	概述
RK8N+		标配	仪器标配十字无控高压棒，可单独购买。
RK26003A×数量根据产品型号		标配	仪器标配耐电压测试夹，可单独购买。
RK00002		标配	仪器标配RS232串口连接线，可单独购买。
RK000048		标配	仪器标配耐压接地夹，可单独购买。
RS232转USB连接线		标配	仪器标配RS232串口连接线，可单独购买。
USB转方口连接线		标配	仪器选配USB转方口连接线（上位机）。
合格证保修卡		标配	仪器标配合格证及保修卡。
出厂校准证书		标配	仪器标配产品校准证书。
说明书	官网产品页下载	标配	仪器标配产品使用说明书。
说明书	官网产品页下载	标配	仪器标配产品使用说明书。
上位机软件	官网产品页下载	标配	仪器标配上位机软件。
RK00001		标配	仪器标配国标电源线，可单独购买。
